Installationshinweise
Seite/Page 102 - Kaptitel/Chapter B: Installationshinweise 19.8.14
B.15 Anschluss des AC- Netzes
B.15.1 AC-Kontrollbox mit VCS und ASB
Zum Betrieb der Panda Generatoren ist eine AC-Kontrollbox erforderlich. Je nach Generatorleistung ist diese AC-
Kontrollbox unterschiedlich dimensioniert und bestückt. Sie ist mit einem abschließbaren Deckel versehen.
Dieser muss unbedingt verschlossen sein, während der Generator läuft, da bei allen Modellen während des
Betriebes 400 V in der AC-Kontrollbox anliegen.
In der AC Kontrollbox sind die für die Erregung des Generators erforderlichen Kondensatoren sowie die
elektronische Steuerung für die Spannung/Drehzahlregelung VCS und die Anlaufstromverstärkung ASB (nicht bei
allen Modellen vorhanden) untergebracht. Die AC-Kontrollbox muss mit den elektrischen Leitungen (230V und
400V) an den Generator angeschlossen werden.
Lebensgefahr - 400V ACArbeiten an der AC Kontrollbox dürfen nur von
ausgebildeten Fachpersonal durchgeführt werden.

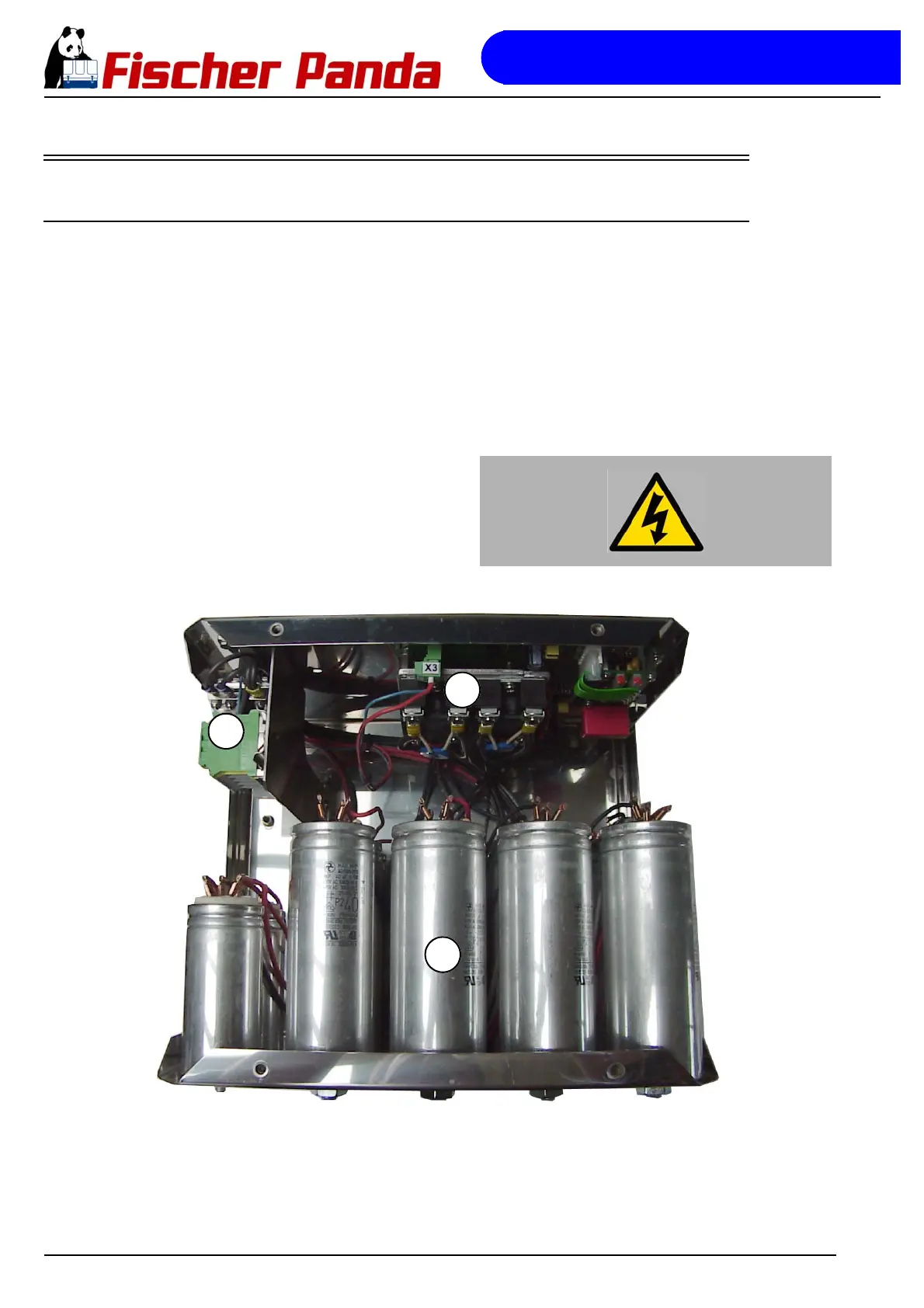

Fig. B.15-1: AC-Box - Beispiel
1. Anschlußleiste for Erregerkabel
2. VCS-Platine (nicht bei ND Modellen)
3. Kondensatoren
