Fischer Panda Panda 8000 - Installationsschema für Dachkühlermontage mit Ausgleichsbehälter

Installationshinweise
19.8.14 Kapitel/Chapter B: Installationshinweise - Seite/Page 91
B.11.3 Installationsschema für Dachkühlermontage mit Ausgleichsbehälter

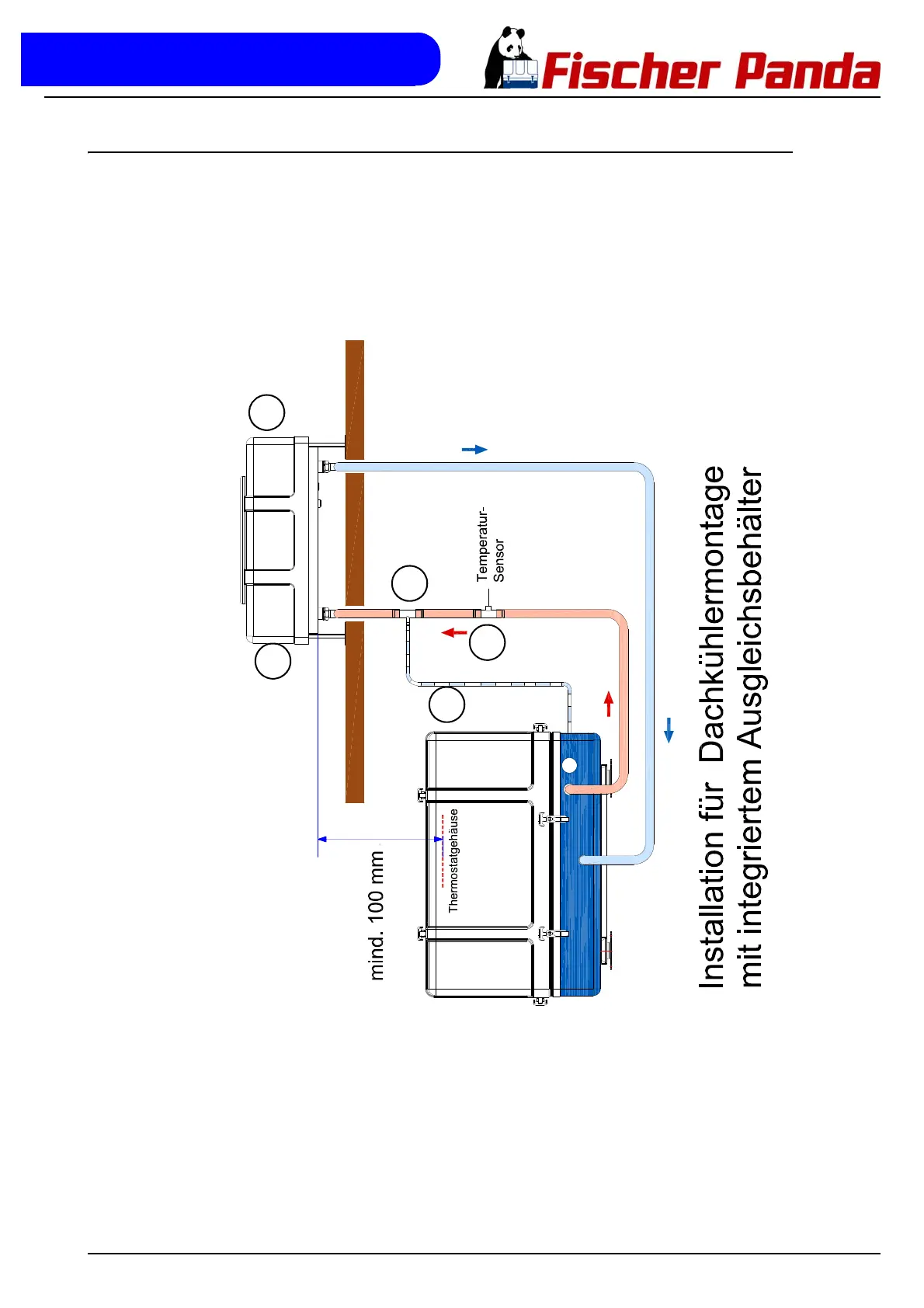

Fig. B.11.3-1: Dachkühler - Schema
1
2
3
4
5
1. Motorentlüftungsleitung
2. Kühler (horizontal)
3. Kühlwasserausgleichstank (integriert)
4. T-Stück für Entlüftungsleitung
5. T-Stück mit Anschluß für Thermoschalter
