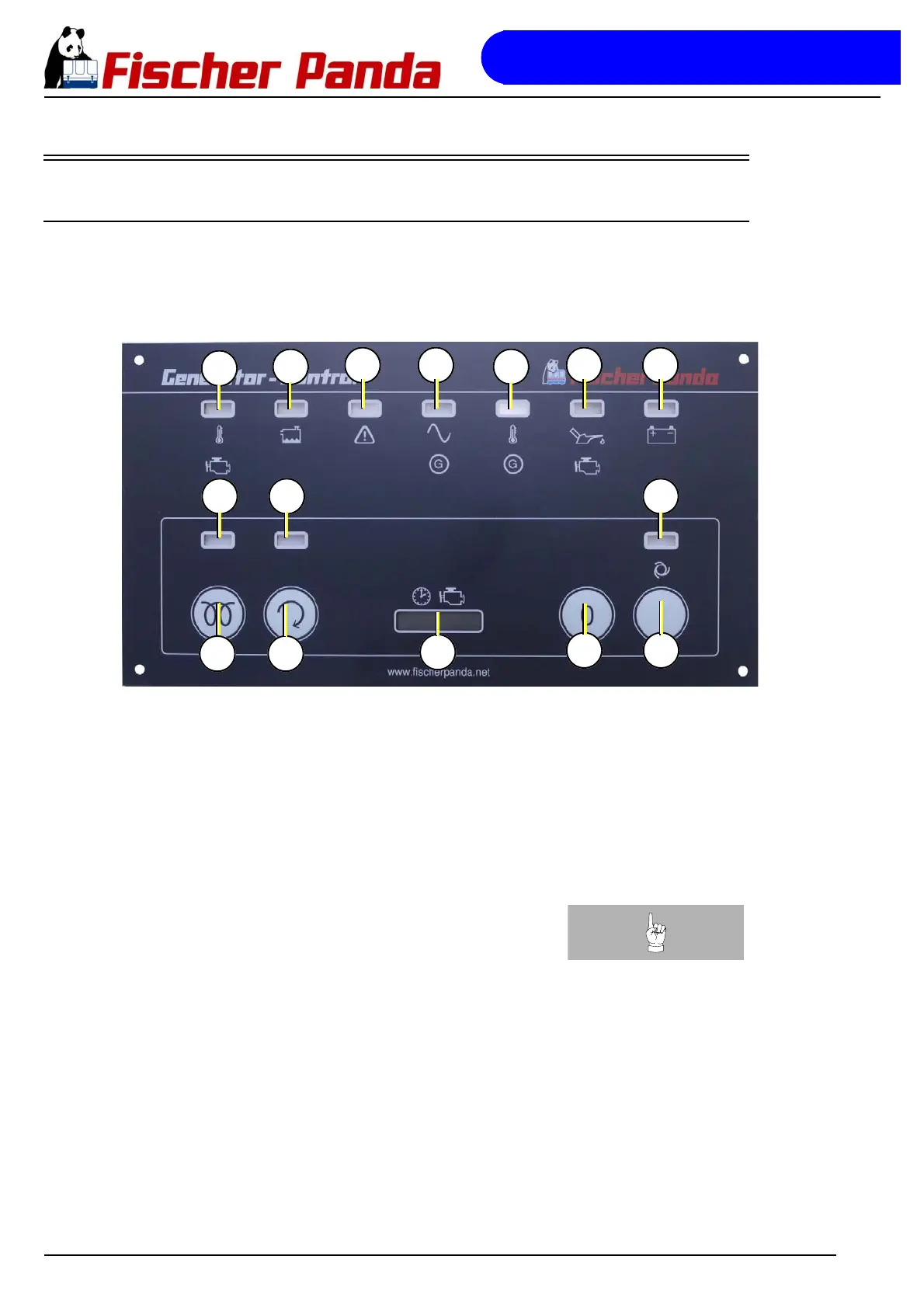

Fig. A.2.1-1: Control panel
01. LED for cooling water temperature red
1
02. LED for cooling water level red/yellow
1
03. LED for fuel level and air filter replacement red/yellow
1
04. LED for AC voltage ok green
1
05. LED for winding temperature red
1
06. LED for oil pressure red
1
07. Battery loading voltage DC charging light
08. LED for pre-heat, „heat“ orange
1
09. LED for generator „start“ green
1
10. LED for generator „stand-by“ green
1
11. Push-button for pre-heat, „heat“
12. Push-button for generator „start“
13. Operating hours counter
14. Push-button panel „off“
15. Push-button panel „on“
1
LED green: normal operating mode, LED red: fault, LED yellow:
warning, LED orange: active depending on jumper
