Wartungshinweise
19.8.14 Kapitel/Chapter D: Wartungshinweise - Seite/Page 185

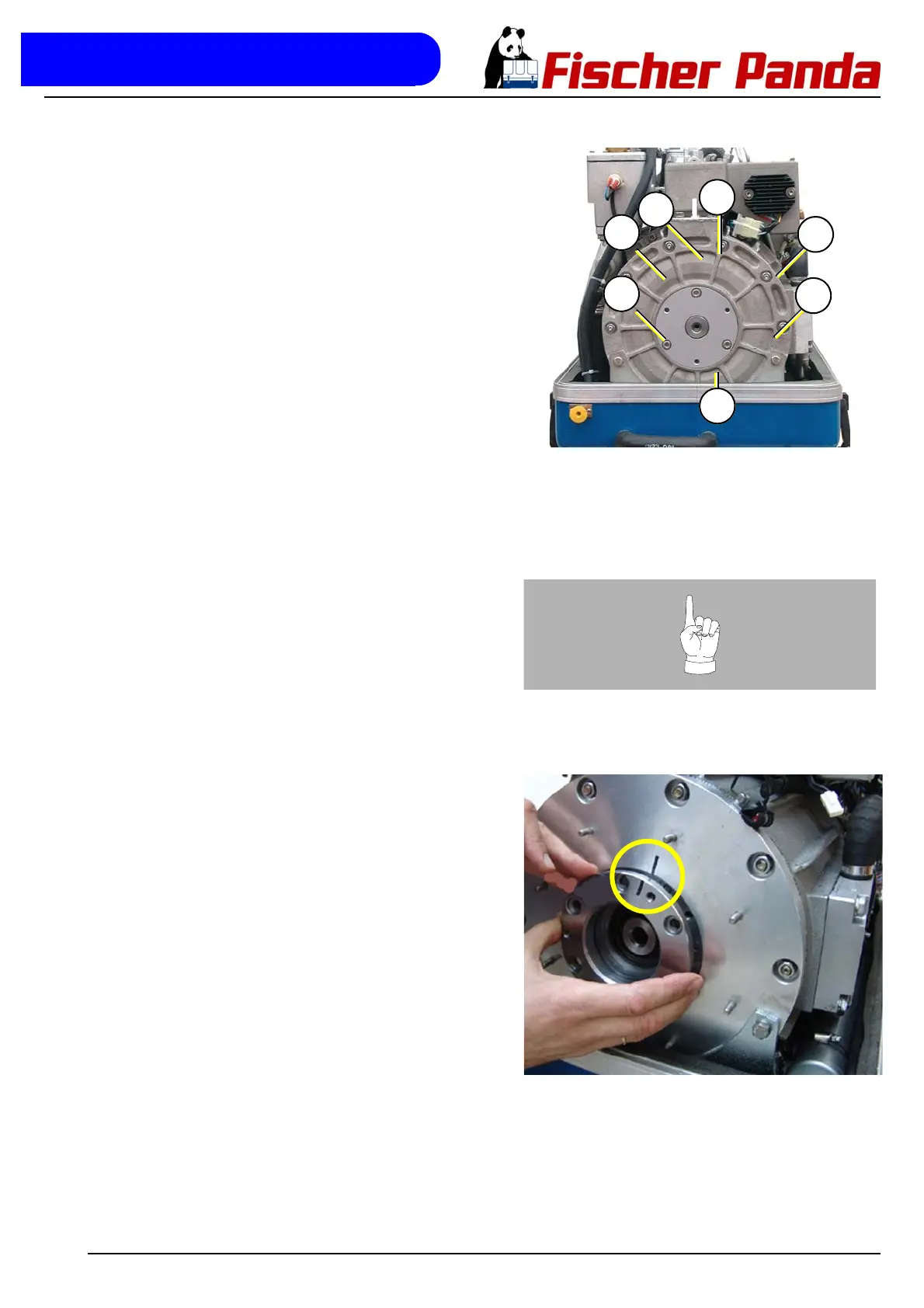

Fig. D.28.2.2-2: 3Entfernen der LagerabdeckungEntfernen der Lagerabdeckung
• Befestigungsschrauben herausdrehen (Werkzeug
Innensechskantschlüssel SW6).
• . Die Befestigungsschrauben per Hand bis zum Anschlag in
die Ausrückbohrungen eindrehen.
• Dann diese 3 Schrauben abwechselnd gleichmäßig
eindrehen.
Dadurch wird die Lagerabdeckung gleichmäßig aus dem
Generatordeckel gedrückt.
• Kugellager mit einem Handelsüblichen Abzieher von der
Welle abziehen.
01. Lagerabdeckung
02. Befestigungsschraube
03. Ausrückbohrung
Beispielbild
Hinweis:Sollte kein passender Abzieher verfügbar sein, so kann
ein passender Abzieher bei Fischer Panda bezogen
werden.
Den in der Lagerabdeckung verbauten O-Ring
überprüfen und bei Beschädigung wechseln
D.28.2.3 Montage des neuen Backendlagers
Fig. D.28.2.3-1: 1Lagerabdeckung montierenLagergehäuse im Generatordeckel montieren:
Lagergehäuse lose in Generatordeckel setzen, mit einer
Hand gegen Herausfallen sichern.
Dabei ist darauf zu achten, das Gehäuse in der Lage
eingebaut wird, in welcher es vorher war - die zuvor
gemachten Markierungen müssen nun wieder zu
einander passen!
Beispielbild
