Wartungshinweise
19.8.14 Kapitel/Chapter D: Wartungshinweise - Seite/Page 187

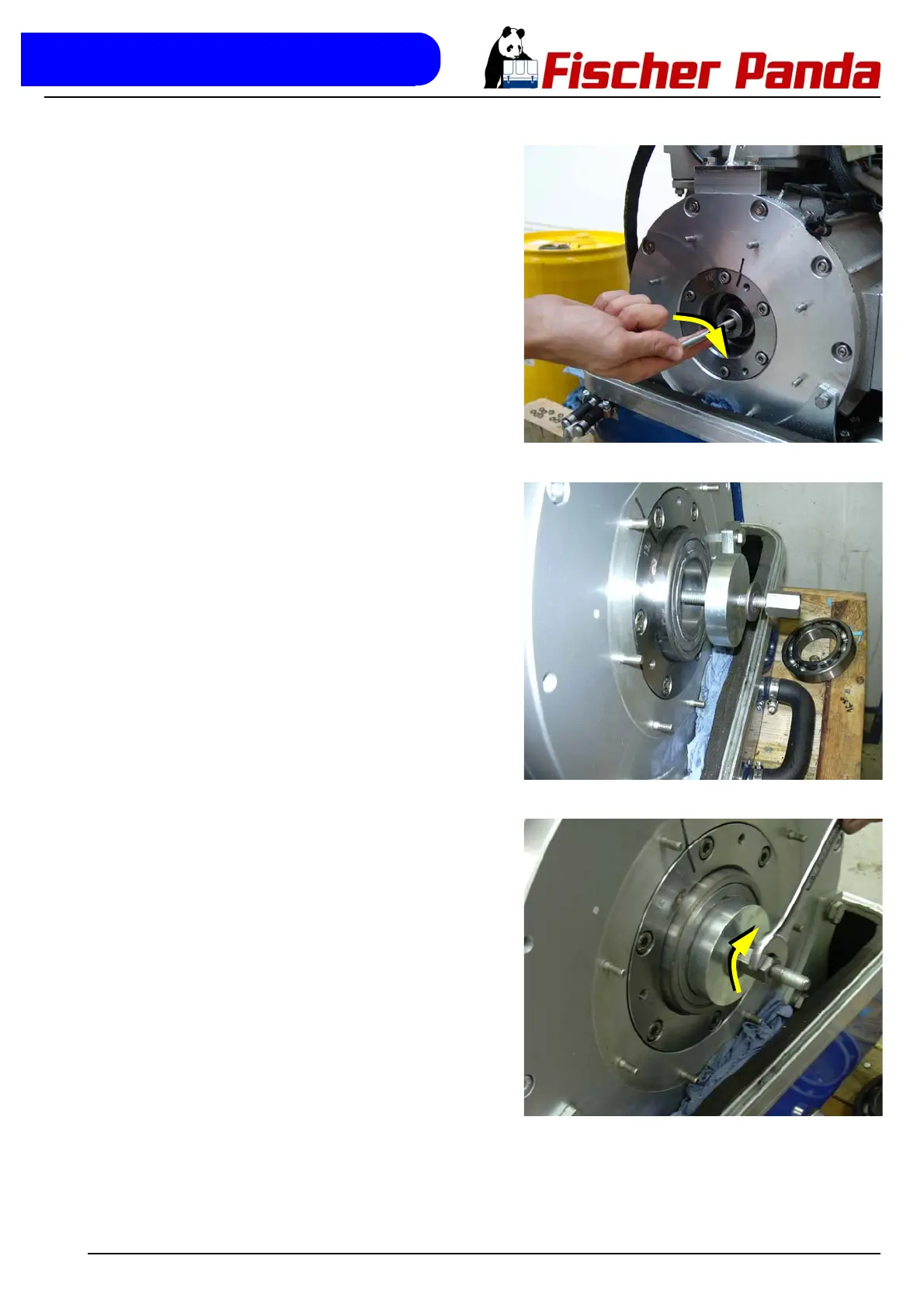

Fig. D.28.2.3-5: Gewindestange einschraubenGewindestange bis zum Anschlag in Gewindebohrung
der Generatorwelle einschrauben.
Beispielbild
Fig. D.28.2.3-6: Kugellager aufsetzenKugellager, Druckpfanne, Unterlegscheibe bis zur Welle
aufschieben, lange Sechskantmutter aufschrauben.
Gewindestange einfetten/einölen.
Kugellager mit einer Hand führen um eine Verkanten auf
der Welle zu verhindern.
Beispielbild
Fig. D.28.2.3-7: Kugellager einpressenMit der anderen Hand Schraubenschlüssel auf die lange
Mutter setzen, langsam festdrehen.
Dadurch wird das Kugellager auf die Welle aufgepresst.
Ggf. mit passendem Schlüssel Kurbelwelle festhalten,
um ein Mitdrehen des Dieselmotors zu verhindern.
Kugellager bis zum Anschlag aufpressen.
(Werkzeug Schlüssel SW13 und SW 22)
