1. 概述
安装产品前请先阅读本文档。 安装和操作必须遵守当地法
规并符合公认的良好操作习惯。
1.1 危险性声明
以下符号和危险性声明可能出现在格兰富的安装和操作说明、安全说
明和维修说明中。
危险
指示危险情况，如果不避免，可能导致死亡或重度人身伤
害。
警告
指示危险情况，如果不避免，可能导致死亡或重度人身伤
害。
注意
指示危险情况，如果不避免，可能导致轻度或中度的人身
伤害。
危险性声明的结构如下：
警示语
危险说明
无视警告的后果
• 避免危险的措施。
1.2 注意
以下符号和注释可能出现在格兰富的安装和操作说明、安全说明和维
修说明中。
使用防爆产品时应遵循本说明。
带白色图形符号的蓝色或灰色圆圈表示必须采取行动。
红色或灰色圆圈加一斜线，也可能带黑色图形符号，表示
不得采取或必须停止的行为。
不遵守这些指导可能会造成设备故障或设备损坏。
使工作更轻松的窍门和建议。
2. 产品介绍
2.1 产品描述
Hydro Multi-E 系统不仅内置格兰富 CRE、CRIE、CME-A 或 CME-I
泵，同时还配置有一体式变频控制单相或三相 MGE 电机及电气箱。
格兰富 Hydro Multi-E 系统主要用于清洁水增压，适用区域包括：
• 公寓楼
• 旅馆
• 医院
• 学校
• 办公楼
系统可通过切入或切出所需数量的水泵并对运行中的水泵进行并联控
制来调节自身性能使其满足工作需要。
2.2
设计用途
Hydro Multi-E 是一套经由工厂组装、可随时安装及操作的系统。
该系统通过连续动态调节当前所连水泵的转速来维持恒定压力。
11
10
9
8
7
6
5
4
3
2
1
TM074824

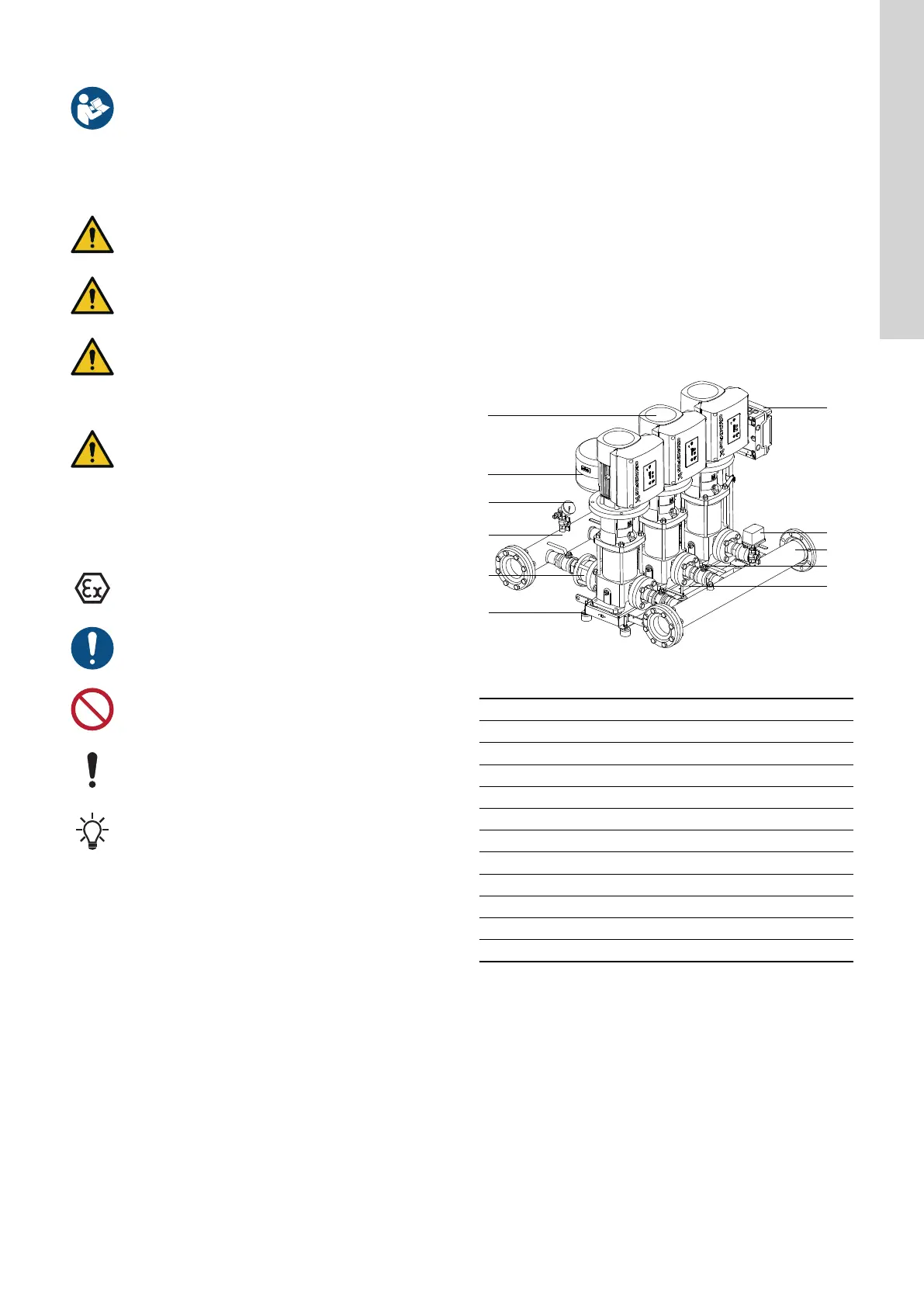

Hydro Multi-E 组件
位置 描述
1 泵
2 隔膜罐
3 压力传感器和压力表
4 出水总管
5 止回阀
6 折弯底座或槽钢底座
7 电气箱
8 压力开关或压力传感器与压力表
9 进水总管
10 隔离阀
11 铭牌
电气箱内置电源开关和断路器。
49
中文 (CN)

Grundfos Hydro Multi-E Specifications

General

Product Name	Grundfos Hydro Multi-E
Category	Water Pump
Pump Type	Multi-stage centrifugal pump
Number of Pumps	2-4
Pressure Range	Up to 16 bar
Motor Power	Up to 22 kW per pump
Shaft Seal	Mechanical Seal
Control Type	Electronic
Pump Model	CRE
Power Supply	3 x 380-480 V, 50/60 Hz
Max Head	160 m
Approvals	CE
Communication	Modbus, BACnet
Housing Material	Stainless steel
Impeller Material	Composite
Connection Size	DN32
Motor Type	Permanent magnet motor
