4.4 电气安装
进行电气连接时，请遵照当地法规。
检查电源电压及频率是否与铭牌上列出的数值相一致。
危险
电击
死亡或重度人身伤害
‐
关闭电源并确保电源不会意外接通。
‐
确保供电线缆全部采用加强绝缘相互隔离。
警告
电击
死亡或重度人身伤害
‐
安装工作必须由经过专业培训的人员按照当地法规执
行。
如果电源电缆出现损坏，必须由厂商、厂商代理或相同资质的人员进
行更换。
用户或安装人员负责根据当地法规正确安装接地和防护。 所有操作
必须由符合资质的电工进行。
系统必须采用永久固定安装。 此外，系统与电源之间也应采用永久
连接方式。
使用双重导线接地。
如果系统无法根据 EN60204-1 第 5.3.4 段要求在最低维修高度 0.6 米
以上安装电源断开装置，则必须根据 EN60204-1 第 5.3.2 段要求安
装外部电源断开装置。该系统必须提供一种方式，允许电源断开装置
锁定在关闭（隔离）位置。
4.4.1
防止触电、间接接触
危险
电击
死亡或重度人身伤害
‐
将电机与接地保护端相连，同时按照当地法规采取安全
措施防止间接接触。
保护性接地导线必须始终带有绿色或绿色/黄色（PE）标记。
电源瞬态电压保护
根据 EN61800-3 标准，电机受到工频电压瞬变保护。
电机保护
电机无需额外的电机保护。电机配备热保护装置，避免慢速超载与阻
塞。
4.4.2
绝缘阻抗
请勿使用高电压兆欧表来测量电机绕组的绝缘电阻或集成
一体式变频电机的绝缘电阻，否则可能会损坏内置电子设
备。
4.5 主电源
检查电源电压及频率是否与铭牌上列出的数值相一致。
如果 IT 电网给系统供电，请使用专用的 IT 电网电机。请联
系格兰富。
电气箱中的电缆必须尽可能短。其中独立的接地导线例外。接地导线
必须足够长，使得它能够在电缆被意外地从电气箱电缆入口拉出时最
后一个被断开。
有关最大备用保险丝，参见章节“供电电压”。
A
N
N
B
PE
L3
L3
L2
L2
L1
L1
ELCB
(GFCI)
TM024547

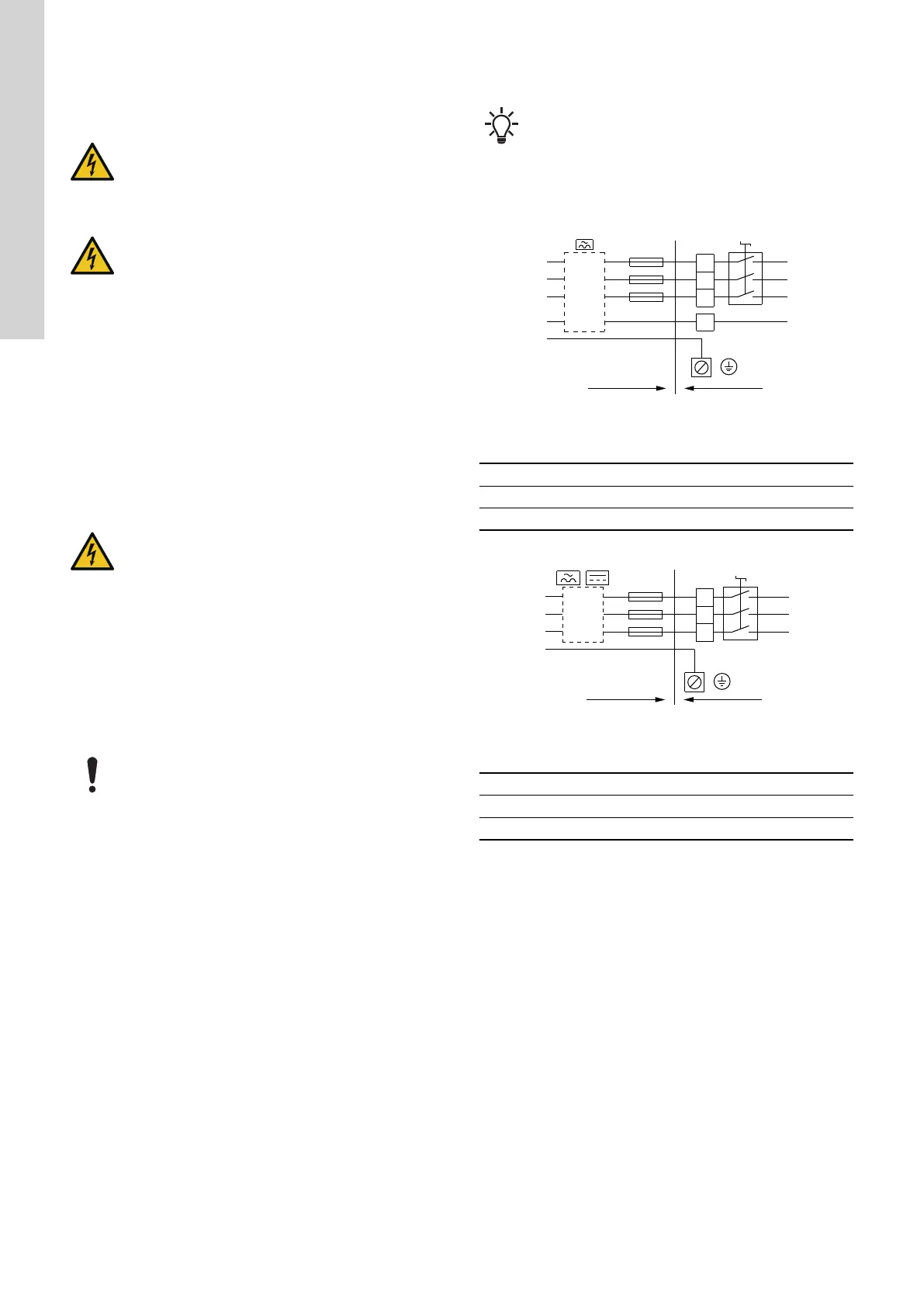

连接电源并且带备用保险丝和附加保护装置的 Hydro Multi-E 示例
（仅适用于配置单相电机的系统）
位置 描述
A 安装在建筑物内
B 电气箱
有关最大备用保险丝，参见章节“供电电压”。
A
ELCB
(GFCI)
PE
L3
L2
L1
L3
L2
L1
B
TM024546
连接电源并且带备用保险丝和附加保护装置的 Hydro Multi-E 示例
（仅适用于配置三相电机的系统）
位置 描述
A 安装在建筑物内
B 电气箱
相关信息
21.1 供电电压
54
中文 (CN)

Grundfos Hydro Multi-E Specifications

General

Product Name	Grundfos Hydro Multi-E
Category	Water Pump
Pump Type	Multi-stage centrifugal pump
Number of Pumps	2-4
Pressure Range	Up to 16 bar
Motor Power	Up to 22 kW per pump
Shaft Seal	Mechanical Seal
Control Type	Electronic
Pump Model	CRE
Power Supply	3 x 380-480 V, 50/60 Hz
Max Head	160 m
Approvals	CE
Communication	Modbus, BACnet
Housing Material	Stainless steel
Impeller Material	Composite
Connection Size	DN32
Motor Type	Permanent magnet motor
