Grundfos Hydro Multi-E User Manual

5. 可选用格兰富 CIM 模块进行总线通讯

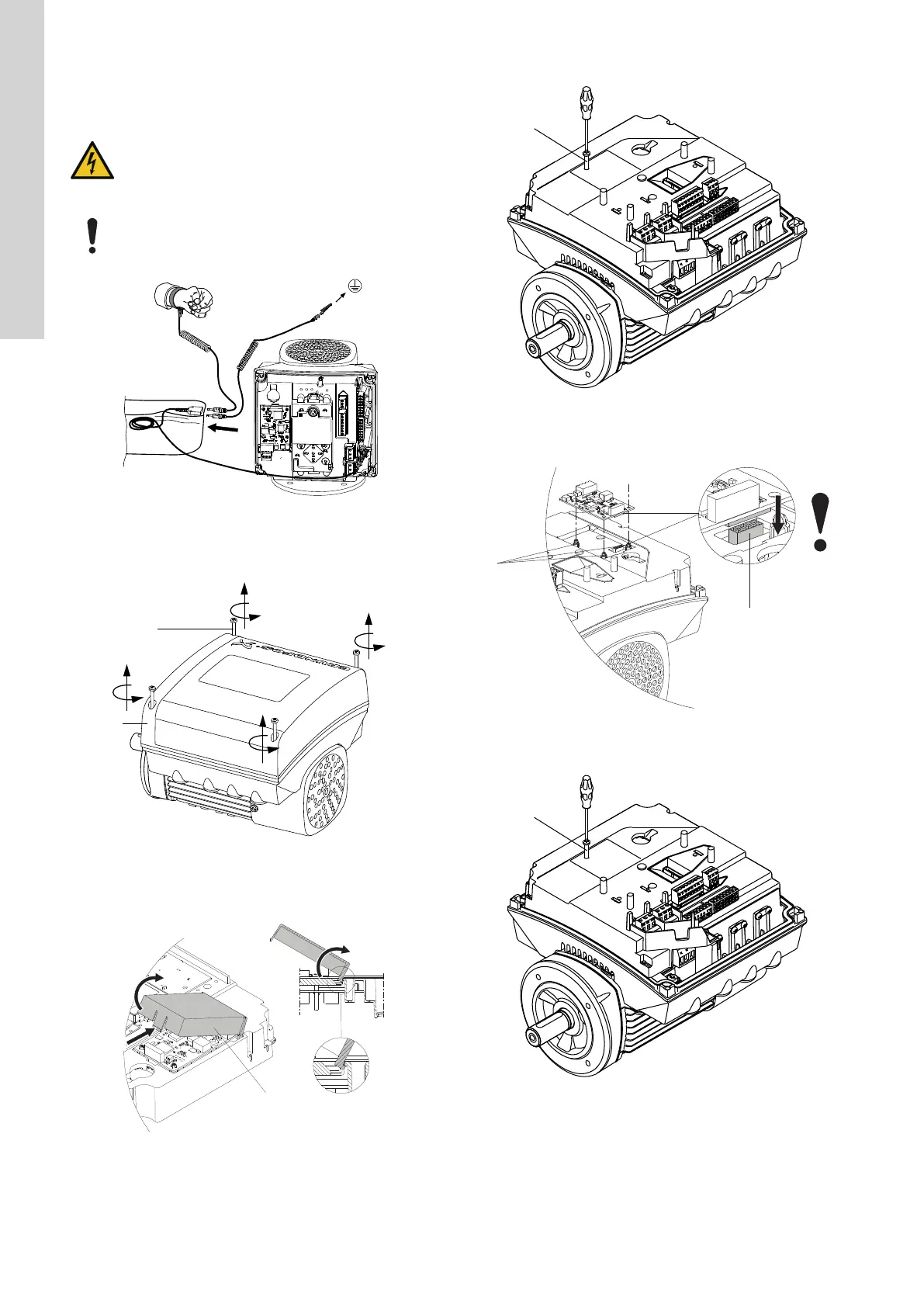

5.1 安装 CIM 模块
危险
电击
死亡或重度人身伤害
‐
切断电机和信号继电器的电源。 在对电机进行任何操
作之前至少等待 5 分钟。 确保不会意外接通电源。
处理电子元件时应始终使用防静电维修组件。 这可以防止
静电对元件造成损伤。
如无静电保护，则必须将元件放到防静电布片上。
TM064462
防静电维修组件
1. 松开四个螺钉 (A)，然后拆下接线盒盖 (B)。
A
B
TM064081
拆下接线盒盖
2. 按下锁定键 (B) 并抬起盖的末端 (C)，拆下 CIM 盖 (A)。 然后把
盖子从挂钩 (D) 上抬下。
B
C
D
A
TM064084
拆下 CIM 的盖子。
3. 拧下固定螺钉 (A)。
A
TM064082
拆下固定螺钉
4. 安装 CIM 模块，将其与三个塑料固定器 (A) 和连接插头 (B) 对
齐。 用手指将模块按压到位。
A
B
TM064083
CIM 模块的安装
5. 装上并拧紧固定螺钉 (A) 至 1.3 Nm。
A
TM064082
装上固定螺钉
6. 按照随模块附送的说明对模块进行电气连接。
58
中文 (CN)

Grundfos Hydro Multi-E Specifications

General

Product Name	Grundfos Hydro Multi-E
Category	Water Pump
Pump Type	Multi-stage centrifugal pump
Number of Pumps	2-4
Pressure Range	Up to 16 bar
Motor Power	Up to 22 kW per pump
Shaft Seal	Mechanical Seal
Control Type	Electronic
Pump Model	CRE
Power Supply	3 x 380-480 V, 50/60 Hz
Max Head	160 m
Approvals	CE
Communication	Modbus, BACnet
Housing Material	Stainless steel
Impeller Material	Composite
Connection Size	DN32
Motor Type	Permanent magnet motor
