13. 保护功能
必须将所有保护功能（例如通过数字输入检测到外部启动/停止）接
入所有配备出口压力传感器的泵上，并在泵上进行配置。
若使用附加传感器，例如超出限值功能或利用设定值影响系统，则该
传感器也必须与配备出口压力传感器的所有泵相连。 或者，也可以
为配备出口压力传感器的各个泵额外安装一个传感器。
13.1 干转保护
必须采取保护措施防止 Hydro Multi-E 干转。
干转保护类型：
• 出厂时在入口总管上安装压力开关或入口压力传感器。 请参见
“压力开关”和“入口压力传感器”章节。
• 安装在水箱（可选）内的液位开关。 请参见“液位开关”章节。
相关信息
13.1.3 入口压力传感器
13.1.1 压力开关
13.1.2 液位开关
13.1.1
压力开关
Hydro Multi-E 可配备一个可调节的压力开关用于干转保护。 压力开
关安装在入口总管上。
如果入口压力低于低开关点，则系统无法启动。
如果由于入口压力过低而使压力开关在运行期间停止，则
在系统重新启动之前，入口压力必须增加到高于高开关点
的压力设置。

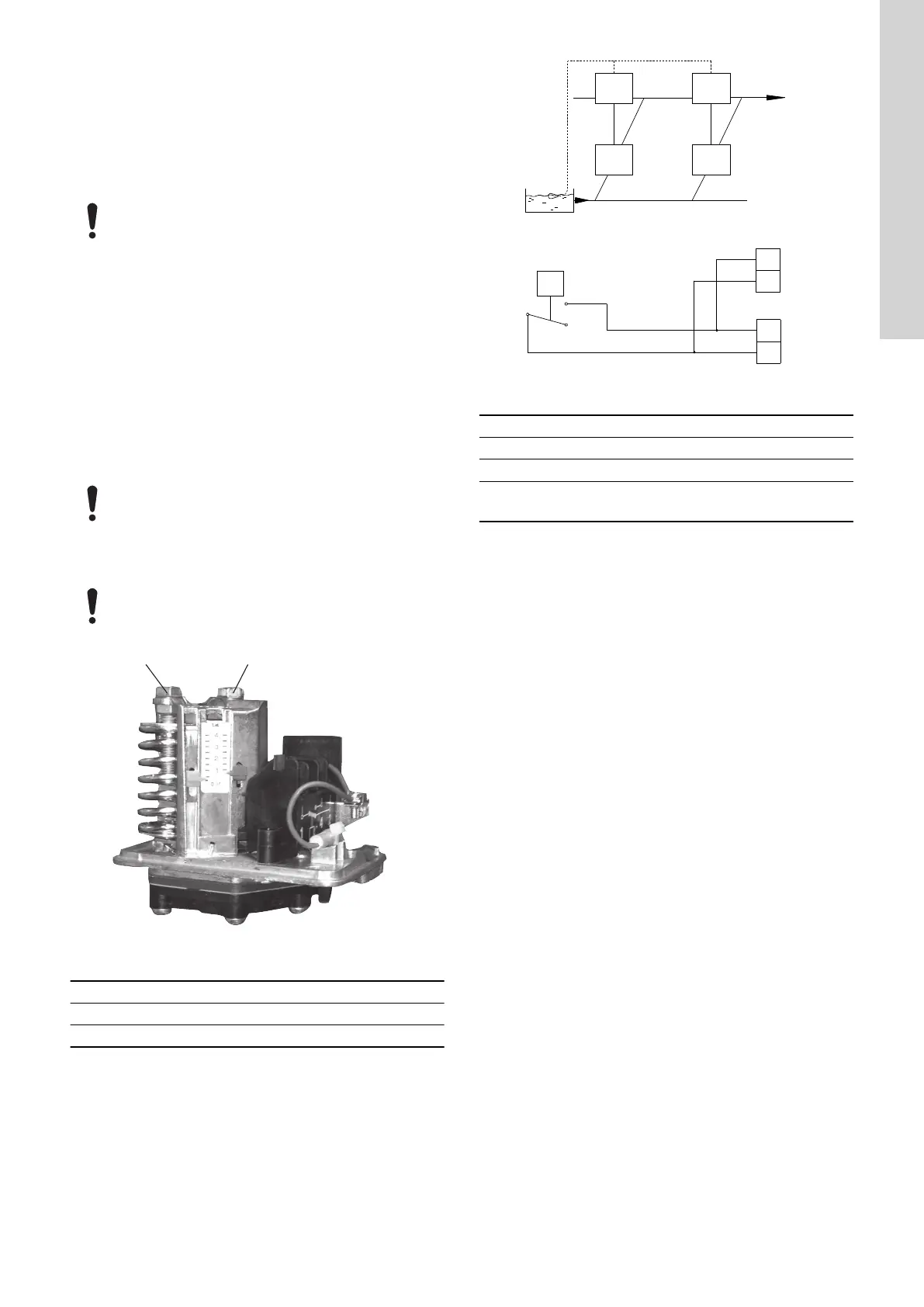

如有必要，可通过旋转螺钉 A 调整低开关点，通过旋转螺钉 B 将高
开关点调整到高于低开关点。 见下图。
不要将高开关点设置为低于最小入口压力的值。 参见“最
小入口压力”章节。
A B
TM058436
调整开关点
位置 描述
A 低压 SP
B 高压 SP
相关信息
21.4.7 最小入口压力
13.1.2
液位开关
若入口无压力，在出厂时或交付后可以为系统选配液位开关。 液位
开关可实现多种功能，例如监控与进水总管相连的水箱内的液位，但
必须将其连接到所有水泵的端子 3 和 10 上。 参见“入口压力传感
器”章节中的“高级功能模块（FM 300）”。
此外，还必须使用 Grundfos GO 配置数字输入以检测干转。
如果此前系统因干转而停止，则系统会自动启动。 利用 Grundfos
GO 可将自动启动更改为手动启动。
L S
3
10
3
10
A
B
C
C
TM065328
与各个泵相连的液位开关
位置 描述
A 泵 1
B 泵 2
C
3: GND (框架)
10: 数字输入
相关信息
13.1.3 入口压力传感器
79
中文 (CN)
