Grundfos Hydro Multi-E User Manual

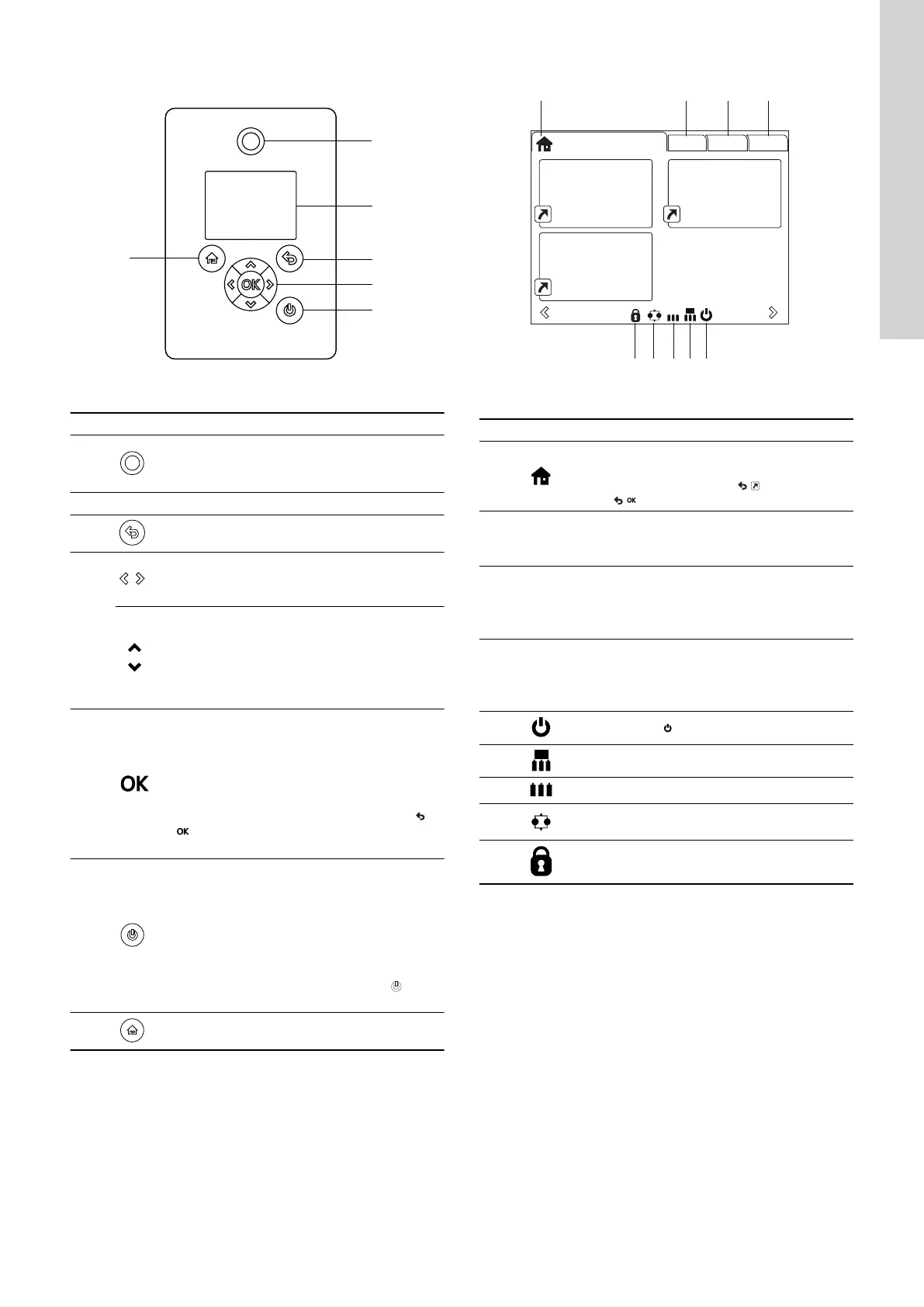

8.2 泵的高级控制面板
泵可选配高级控制面板。
1
2
3
4
5
6
TM054849
高级控制面板
位置 符号 描述
1
Grundfos Eye
显示单个泵的运行状态。
如需更多信息，请参阅章节 Grundfos Eye。
2 - 彩色图形显示屏。
3 退回上一步。
4
在主菜单、显示屏和数字间导航。
当您更改菜单时，屏幕始终显示新菜单的顶部显
示。
在子菜单之间导航。
更改值的设置。
注意： 通过启用/禁用设置来配置设置的功能被
禁用后，您可以通过同时按下这些按钮至少 5 秒
钟再次将其临时启用。 参见“出厂设置”章节中
的产品按钮。
4
保存改动的设置，清除报警以及展开菜单。
通过 Grundfos GO 和其他同类型的产品进行无
线电通信。
当您尝试在泵和 Grundfos GO 或另一台泵之间
建立无线电通信时，格兰富 Eye 的绿色指示灯亮
起并闪烁。 泵显示屏上也会出现一条消息，说明
无线设备要连接到泵。 按下泵控制面板上的
后，可通过 Grundfos GO 和其他同类型的产
品进行无线电通信。
5
启动或者停止泵。
启动：
如果泵停止时按下按钮，则在没有其它功能处于
优先状态的情况下，泵才会启动。 参见章节“设
置优先级”。
停机 ：
如果在泵运行时按下按钮，泵会停止。 当您利用
此按钮使泵停止时， 显示屏底部会显示 图
标。
6 返回 Home 菜单。
相关信息
14. 设置的优先级
15. Grundfos Eye
21.6 出厂设置
8.2.1
首页屏幕
Setpoint
5.00 bar
Operating mode
Normal
Actual controlled value
4.90 bar
Control mode
Const. pressure
Status Settings Assist
1 2 3 4
56789
Home
TM064516
Home 显示示例
位置 符号 描述
1
Setpoint
5.00 bar
Operaring mode
Normal
Actual controlled value
4.90 bar
Control mode
Const. pressure
Status Settings Assist
1 2 3
56789
Home
此菜单可显示最多四个用户定义的参数。 您
可以选择以快捷方式图标 显示的参数，当
按
设定 ，将直接转至所选参数的
2 -
状态
该菜单可显示水泵、系统以及报警和警告的状
态。
3 -
设定
该菜单允许对所有可设置的参数的访问。 您
可以在此菜单中进行泵的详细设置。
参见“泵的功能说明”章节。
4 -
Assist（帮助）
该菜单可进行辅助的水泵设置，并可提供简短
的控制模式说明和故障建议。
参见“主菜单”中的辅助信息。
5
Setpoint
5.00 bar
Operaring mode
Normal
Actual controlled value
4.90 bar
Control mode
Const. pressure
Status Settings Assist
1 2 3
56789
表示泵已在
Setpoint
5.00 bar
Operaring mode
Normal
Actual controlled value
4.90 bar
Control mode
Const. pressure
Status Settings Assist
1 2 3
56789
按钮作用下停止。
6
Setpoint
5.00 bar
Operaring mode
Normal
Actual controlled value
4.90 bar
Control mode
Const. pressure
Status Settings Assist
1 2 3
56789
表示泵作为多泵系统中的主泵运行。
7
Setpoint
5.00 bar
Operaring mode
Normal
Actual controlled value
4.90 bar
Control mode
Const. pressure
Status Settings Assist
1 2 3
56789
表示泵作为多泵系统中的从泵运行。
8
Setpoint
5.00 bar
Operaring mode
Normal
Actual controlled value
4.90 bar
Control mode
Const. pressure
Status Settings Assist
1 2 3
56789
表示泵在多泵系统中运行。 参见“多泵设
置”章节。
9
Setpoint
5.00 bar
Operaring mode
Normal
Actual controlled value
4.90 bar
Control mode
Const. pressure
Status Settings Assist
1 2 3
56789
表示出于安全原因已禁用配置设置功能。 参
见“主菜单”章节中的产品按钮。
相关信息
11.11 多泵设置
12.4.1 主菜单
9. 多主控功能
配置有两个或多个出口压力传感器的系统
如果系统中的两台或多台泵都配置了出口压力传感器（标准选件），
则这些泵均可以作为主泵。 作为标准，编号最小的泵将作为主泵。
主泵在出厂时标记为 1 号。
如果主泵 1 因报警原因关闭或停止，则其它主泵将自动接管系统的控
制权。
10. 系统功能说明
通过 Grundfos Go 或水泵控制面板可使 Hydro Multi-E 实现以下功
能。
63
中文 (CN)

Grundfos Hydro Multi-E Specifications

General

Product Name	Grundfos Hydro Multi-E
Category	Water Pump
Pump Type	Multi-stage centrifugal pump
Number of Pumps	2-4
Pressure Range	Up to 16 bar
Motor Power	Up to 22 kW per pump
Shaft Seal	Mechanical Seal
Control Type	Electronic
Pump Model	CRE
Power Supply	3 x 380-480 V, 50/60 Hz
Max Head	160 m
Approvals	CE
Communication	Modbus, BACnet
Housing Material	Stainless steel
Impeller Material	Composite
Connection Size	DN32
Motor Type	Permanent magnet motor
