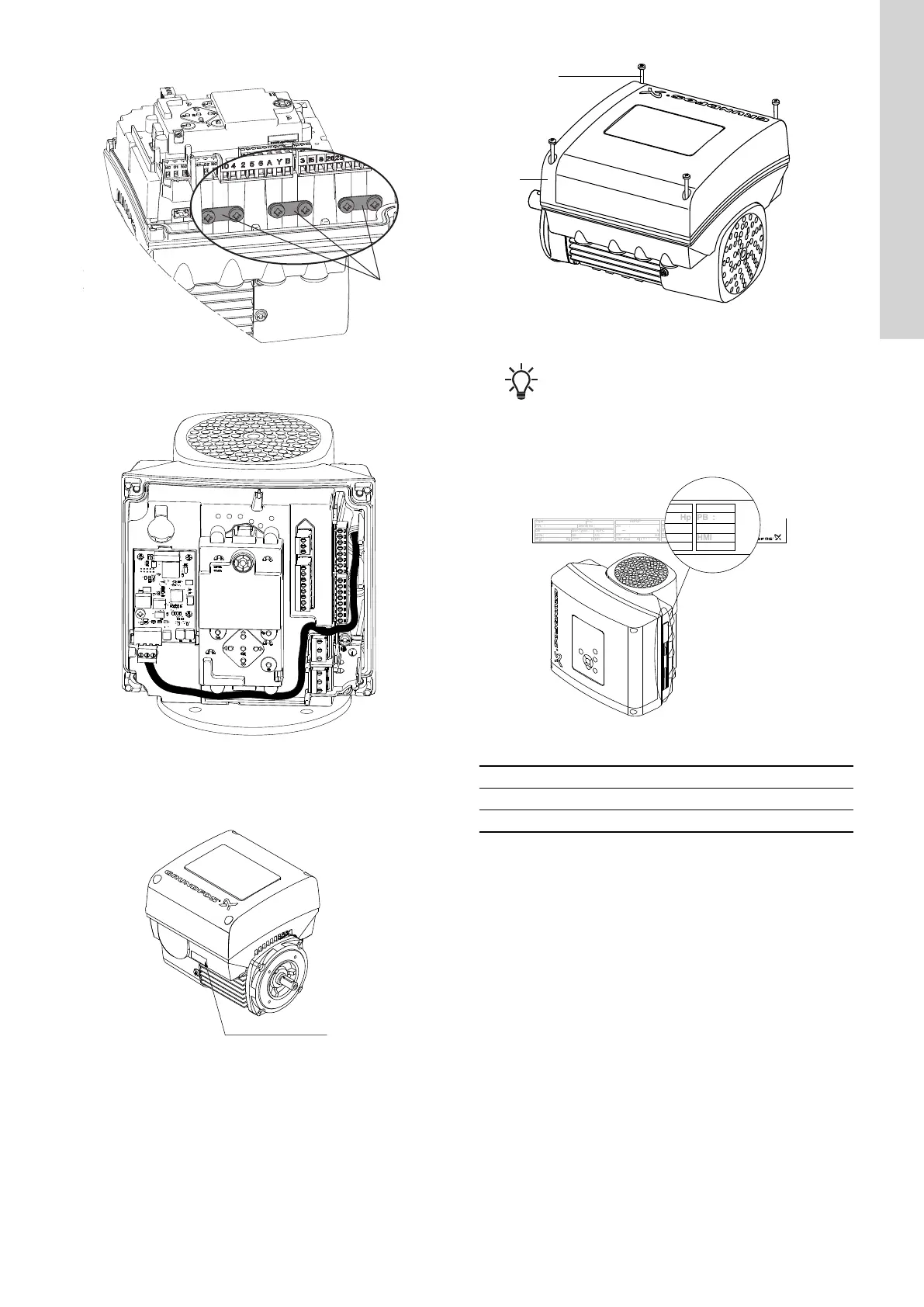

7. 通过一个接地夹 (A) 将总线电缆的电缆屏蔽层接地。
A
TM064195
将电缆屏蔽层接地
8. 为 CIM 模块布线。 参见下图中的示例。
TM064085
布线示例
9. 安装 CIM 的盖子。
10. 如果 CIM 模块随附 FCC 标签，请将其贴在接线盒上。
FCC
TM057028
FCC 标签
11. 装上接线盒盖 (B) ，将四个安装螺钉 (A) 交叉拧紧到 6 Nm。
A
B
TM081285
装上接线盒盖
确保接线盒盖与控制面板对齐。
6. 功能模块的识别
您可以在电机铭牌上识别已安装模块。
Env.Type :
Serial no :
SF CL:
PF:
PB
FM
HMIEff
n max:
CIMWgt
:
DE
:
kg
NDE
:
T
amb
:
:
F AA
V
~
P.C.
:
Made in Hungary
OUTPUT
VARIANT
INPUT
TEFC
Type
:
P.N.
:
U
in
:
I
1/1
:
f
in
Hp
Hz
P2
I SF Amp:
rpm
: : :
:
:
:
:
Xxxxxxxxxxx
E.P. Motor
DK - 8850 Bjerringbro, Denmark
PB
FM
HMI
CIM
VARIANT
Hp
rpm
:
:
:
:
TM061889
功能模块的识别
选项 描述
FM 200 标准功能模块
FM 300 高级功能模块
59
中文 (CN)

Grundfos Hydro Multi-E Specifications

General

Product Name	Grundfos Hydro Multi-E
Category	Water Pump
Pump Type	Multi-stage centrifugal pump
Number of Pumps	2-4
Pressure Range	Up to 16 bar
Motor Power	Up to 22 kW per pump
Shaft Seal	Mechanical Seal
Control Type	Electronic
Pump Model	CRE
Power Supply	3 x 380-480 V, 50/60 Hz
Max Head	160 m
Approvals	CE
Communication	Modbus, BACnet
Housing Material	Stainless steel
Impeller Material	Composite
Connection Size	DN32
Motor Type	Permanent magnet motor
