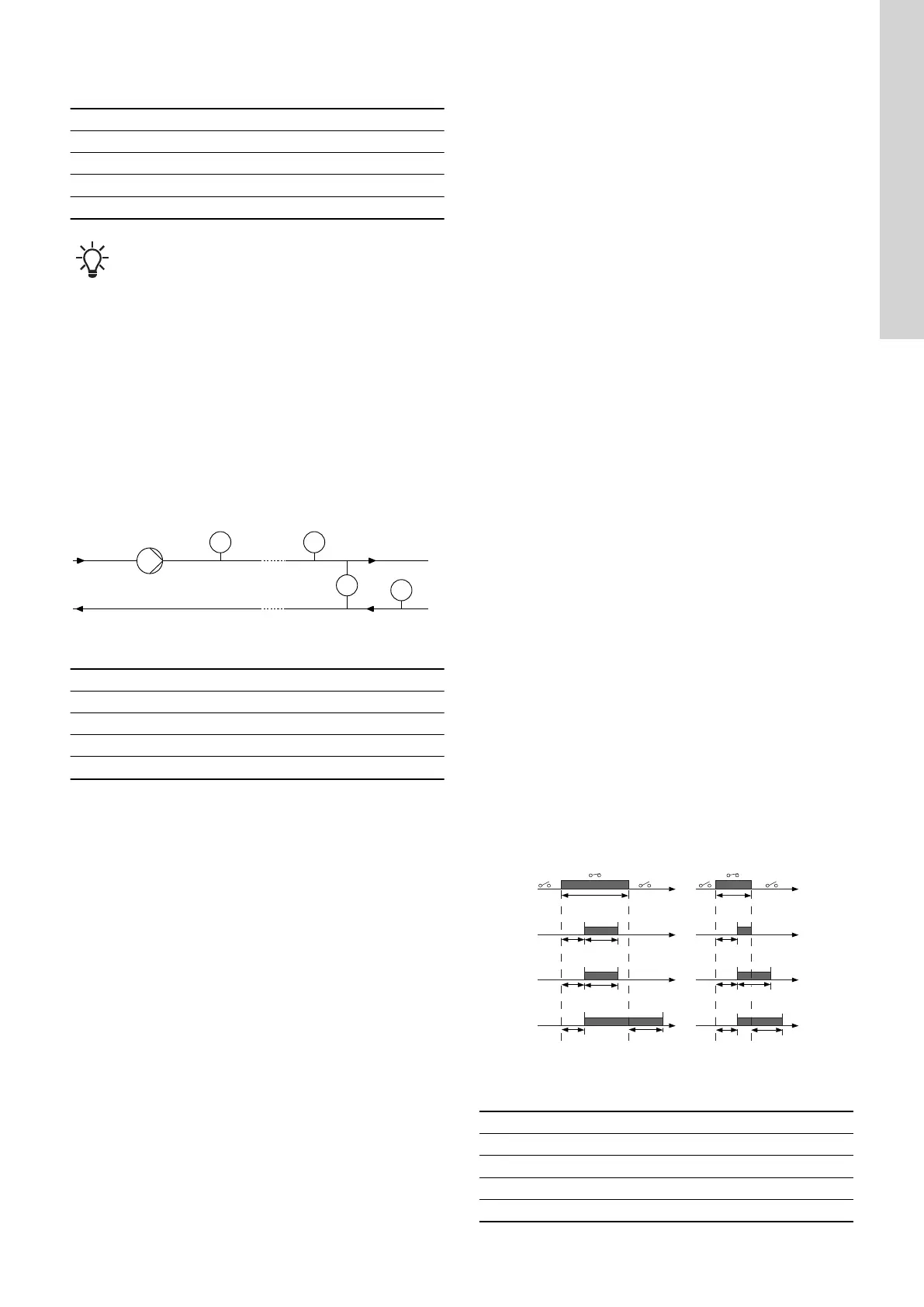

11.1.1 设置两个传感器进行差分测量
为了测量两点之间的参数差异，对相应的传感器进行如下设置：
参数 传感器 1 模拟输入 传感器 2 模拟输入
压力，选项 1 压差，入口 压差, 出口
压力，选项 2 压力 1，外部 压力 2，外部
流量 泵流量 流量，外部
温度 温度 1 温度 2
如果要使用控制模式恒定差压 ，您必须为两个传感器的模
拟输入选择功能反馈传感器 。
11.2 Pt100/1000 输入
功能
Pt100/1000 输入可设置为以下功能：
• 未激活。
• 反馈传感器。 传感器用于所选的控制模式。
• 外部设定点影响参见“外部设定值功能”章节。
• 其他功能。
已测量参数
从下列参数中选择一个参数，即要通过连接至实际 PT100 /1000 输入
端的 PT100 / 1000 传感器测量的系统参数。
TM064012
PT100/1000 传感器位置概览
位置 参数
1 液体温度
2 温度 1
3 温度 2
未说明 环境温度
测量范围
-50 至 204 °C。
出厂设置
参见章节“出厂设置”。
相关信息
11.7 外部设定点功能
21.6 出厂设置
11.3
数字输入
功能
选择以下功能之一:
• 未激活。 当设置为未激活时，输入将不起作用。
• 外部截止。 当输入失效（开放电路）时，泵会停止。
• 最小值 （最小速度）。 当输入被激活，则泵会以设置的最小速
度运行。
• 最大值 （最大速度）。 当输入被激活，则泵会以设置的最大速
度运行。
• User-defined speed （用户自定义速度）。 当输入被激活，则电
机会以用户设置的速度运行。
• 外部故障。 一旦该输入被激活，计时器将起动。 如果此输入的
激活时间超过 5 秒钟，泵会停止并且会出现一次故障指示。 此功
能取决于外部设备的输入。
• 警报重设。 一旦该输入被激活，可能的故障指示会被复位。
• 干运行。 当此功能启用时，可以探测到是否缺乏入口压力或是否
缺水。 如果探测到入口压力缺乏或缺水（干转），水泵会停止。
只要该输入处于激活状态水泵就不能够重新启动。 该功能需要使
用附件，如以下附件：
- 一个安装在水泵入口侧的压力开关
- 一个安装在水泵入口侧的浮子开关。
• 累计流量。 当选择此功能时，可以记录累计流量。 这需要使用
一个流量计，以提供一个反馈信号，作为指定水流量的脉冲。
• 预设设定点数字 1 （仅适用于数字输入 2）。 当数字输入设置为
预定的设定值时，泵将根据基于激活数字输入组合的设定值运
行。 参见“预定义设定值”章节。
所选功能相互之间的优先级见设置优先级章节。
停止命令始的优先级始终为最高。
激活延迟
选择激活延迟（T1）。
这是数字信号至所选功能激活的时间。
范围： 0 至 6000 秒。
持续定时器模式
选择此模式。
• 未激活
• 激活状态下存在中断（模式 A）
• 激活状态下不存在中断（模式 B）
• 激活状态下伴随后续运转（模式 C）。
选择持续时间（T2）。
该时间与模式共同决定了所选功能的激活时间。
范围： 0 至 15.000 秒。
T input
DI
A
B
C
T input > T1 + T2 T input < T1 + T2
T1 T2
T1 T2
T1 T1 T2T2
T1
T1
T input
T2
TM064949
数字输入的持续时间定时功能
位置 描述
A 模式 A
B 模式 B
C 模式 C
DI 数字输入
71
中文 (CN)
