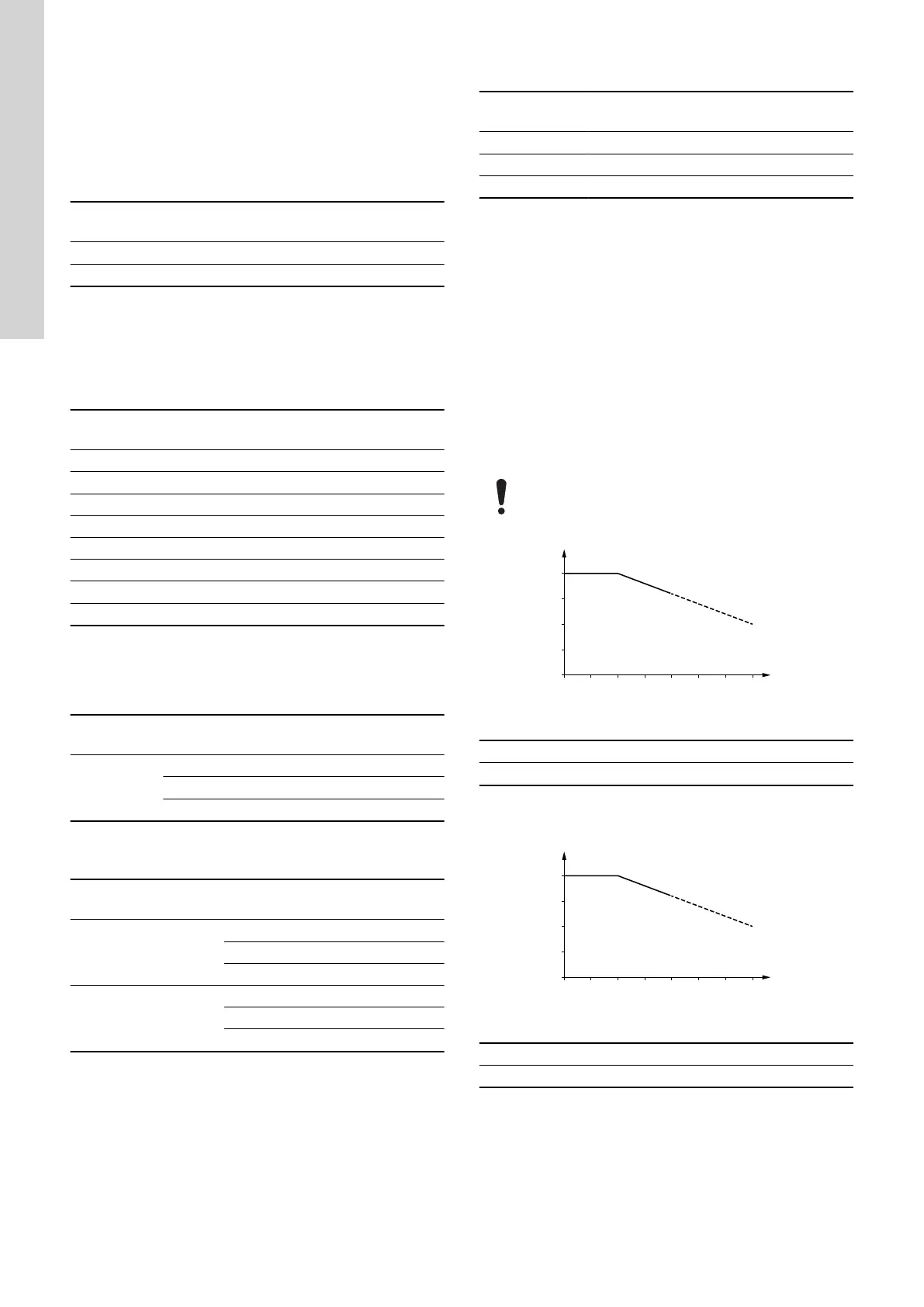

21. 技术数据
21.1 供电电压
配置单相泵的 Hydro Multi-E
3×380-415 V±10％，50/60 Hz，N，PE。
检查电源电压及频率是否与铭牌上列出的数值相一致。
建议保险丝型号
电机规格
[kW]
最小
[A]
最大
[A]
0.37 - 0.75 6 10
1.1 - 1.5 10 16
标准型、快速熔断型或慢速熔断型保险丝均可使用。
配置三相泵的 Hydro Multi-E
3×380-480 V±10％，50/60 Hz，PE。
检查电源电压及频率是否与铭牌上列出的数值相一致。
建议保险丝型号
电机规格
[kW]
最小
[A]
最大
[A]
0.37 - 1.1 6 6
1.5 6 10
2.2 6 16
3 10 16
4 13 16
5.5 16 32
7.5 20 32
11 32 32
标准型、快速熔断型或慢速熔断型保险丝均可使用。
21.2
漏电电流
配置单相泵的 Hydro Multi-E
电机规格
[kW]
系统中泵的数量
漏电电流
[mA]
0.37 - 1.5
2 < 7
3 < 10.5
4 < 14
漏电电流的测试依据标准： EN 61800-5-1:2007 。
配置三相泵的 Hydro Multi-E
电机规格
[kW]
系统中泵的数量
漏电电流
[mA]
0.3 - 11
（电源电压小于 400 V）
2 < 7
3 < 10.5
4 < 14
0.37 - 11
（电源电压大于 400 V）
2 < 10
3 < 15
4 < 20
漏电电流的测试依据标准： EN 61800-5-1:2007 。
21.3
扭矩
端子 螺纹尺寸
最大扭矩
[Nm]
L1, L2, L3, L, N M4 1.8
NC, C1, C2, NO M2.5 0.5
1-26 和 A、Y、B M2 0.5
21.4 运行条件
21.4.1 储存及运输时的环境温度
最低-30 °C
最高+60 °C。
21.4.2
运行期间的环境温度
最低 0 °C
最高+40 °C。
21.4.3
液体温度
+5 至+60 °C。
21.4.4
安装海拔高度
安装海拔高度是安装位置高出海平面的高度。 安装在海拔 1000 米以
下的电机可以 100 %负荷运行。 电机最高可以安装在海拔 3500 米
处。
安装在海拔 1000 米以上的电机不得以满负荷运行，因为此
时密度降低，且空气冷却效果变差。
0
60
80
90
70
100
500 1000 1500 2000 2500 3000 3500
X
P2 [%]
TM055243
电机输出功率与安装海拔高度的关系
位置 描述
X 海拔 [m]
为保持电气隔离并确保符合 EN 60664-1:2007 的正确间隙，您必须
根据海拔高度调整电源电压：
0
60
80
90
70
100
500 1000 1500 2000 2500 3000 3500
X
P2 [%]
TM055243
电机输出功率与安装海拔高度的关系
位置 描述
X 海拔 [m]
为保持电气隔离并确保符合 EN 60664-1:2007 的正确间隙，您必须
根据海拔高度调整电源电压：
86
中文 (CN)

Grundfos Hydro Multi-E Specifications

General

Product Name	Grundfos Hydro Multi-E
Category	Water Pump
Pump Type	Multi-stage centrifugal pump
Number of Pumps	2-4
Pressure Range	Up to 16 bar
Motor Power	Up to 22 kW per pump
Shaft Seal	Mechanical Seal
Control Type	Electronic
Pump Model	CRE
Power Supply	3 x 380-480 V, 50/60 Hz
Max Head	160 m
Approvals	CE
Communication	Modbus, BACnet
Housing Material	Stainless steel
Impeller Material	Composite
Connection Size	DN32
Motor Type	Permanent magnet motor
