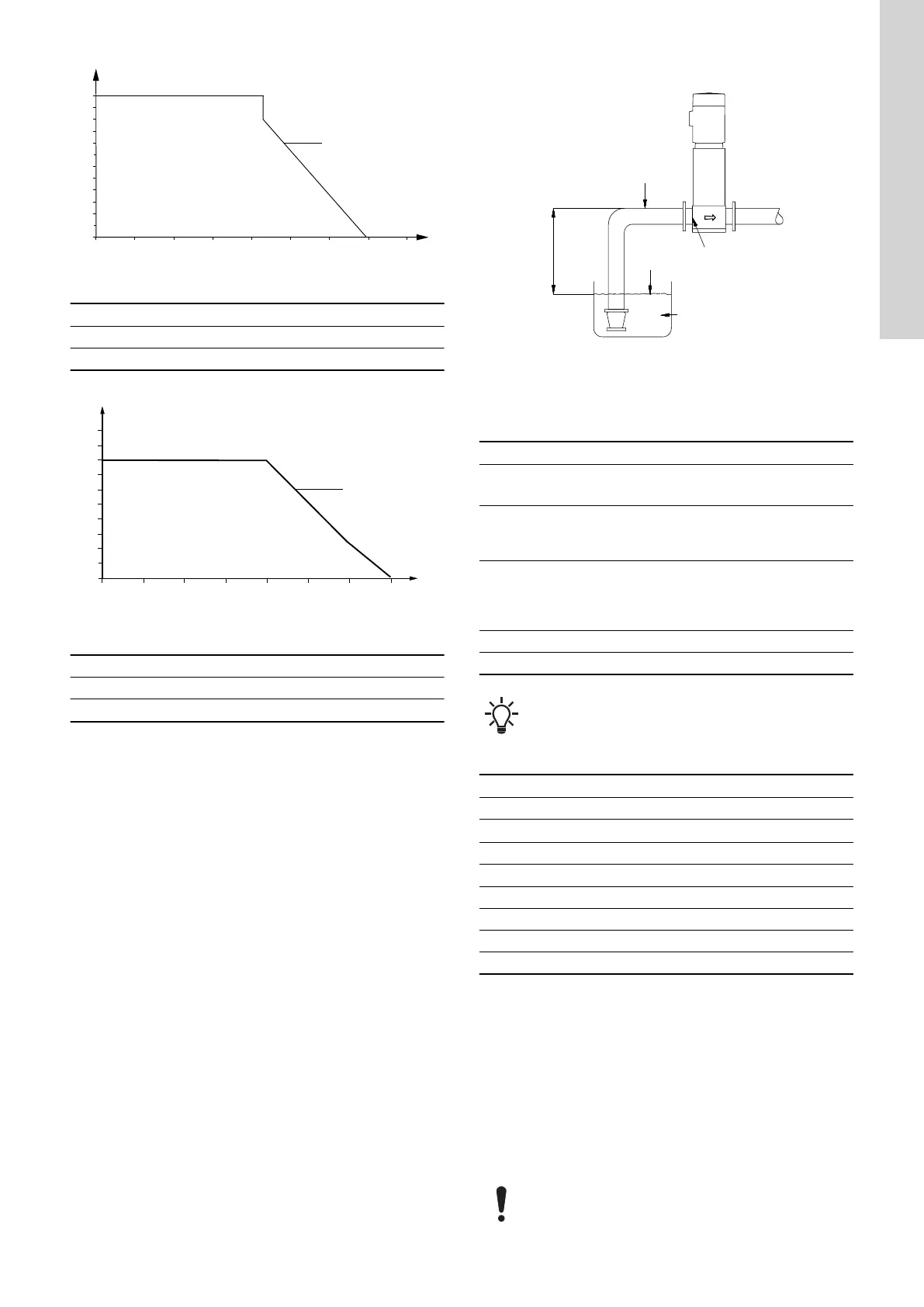

Grundfos Hydro Multi-E User Manual

500 2500 35001500
500
480
460
440
420
380
400
X
Y
IE5
TM069866
三相电机供电电压与海拔高度的关系
位置 描述
Y 供电电压 [V]
X 海拔 [m]
0
200
220
230
210
250
500 1500 2500 3500
2
240
1
IE5
TM069867
单相电机供电电压与海拔高度的关系
位置 描述
1 供电电压 [V]
2 海拔 [m]
21.4.5 湿度条件
最大为 95%。
21.4.6
最大工作压力
参见系统铭牌。
21.4.7
最小入口压力
Hv
H
NPSH
Pb
Hf
TM020118
用于计算最小入口压力的参数
避免泵中产生气蚀所需的最小入口压力“ H”（以米扬程为单位），
具体计算方式如下：
H
= pb × 10.2 - NPSH - Hf - Hv - Hs
pb =
大气压，单位为 bar。 可以将大气压力设置为 1 bar。
在闭合系统中，p
b
表示系统压力，单位为 bar。
NPSH =
以米扬程为单位的净正吸入扬程
NPSH 值可以从 NPSH 曲线上单个泵所能达到的最大流
量处读取。
Hf =
在最高流量下各个泵入口总管的摩擦损失，单位为米扬
程。
注意： 如果止回阀安装在泵的入口侧，则必须计入该阀
内的摩擦损失。 详情请参见制造商数据。
Hv = 蒸汽压力，单位为米扬程。
Hs = 安全裕度为最小 0.5 米扬程。
在某些区域，该系统可配置低流量入口总管，由此可使其
更适合吸升高度操作。 如需了解进一步信息，请与格兰富
联系。
示例
pb
= 1 bar
泵型号 = CRE 15，50 Hz
流量 =
15 m
3
/h
NPSH = 1.2 米扬程
Hf = 3.0 米扬程
液体温度 = +60 °C
Hv = 2.1 米扬程
H = pb×10.2-NPSH-Hf-Hv-Hs [米扬程]
H = 1 × 10.2 - 1.2 - 3.0 - 2.1 - 0.5 = 3.4 米扬程
这意味着每台泵可运行的最大吸程为 3.4 米扬程。
以 bar 为单位计算压力: 3.4 × 0.0981 = 0.33.
以 kPa 为单位计算压力: 3.4 × 9.81 = 33.4.
21.4.8
最大入口压力
最大入口压力不得超过 8 bar。
实际入口压力加上水泵闭阀压力时的压力必须始终低于最大运行压
力。
21.4.9
最小流量
由于存在过热风险，水泵不得在某一泵的额定流量的 10％以下运
行。
水泵不得在出口阀关闭时运行。
87
中文 (CN)

Grundfos Hydro Multi-E Specifications

General

Product Name	Grundfos Hydro Multi-E
Category	Water Pump
Pump Type	Multi-stage centrifugal pump
Number of Pumps	2-4
Pressure Range	Up to 16 bar
Motor Power	Up to 22 kW per pump
Shaft Seal	Mechanical Seal
Control Type	Electronic
Pump Model	CRE
Power Supply	3 x 380-480 V, 50/60 Hz
Max Head	160 m
Approvals	CE
Communication	Modbus, BACnet
Housing Material	Stainless steel
Impeller Material	Composite
Connection Size	DN32
Motor Type	Permanent magnet motor
