Grundfos Hydro Multi-E User Manual

10.9 比例压力
利用比例压力控制功能可控制系统，详情请参见“控制模式”章节。
启用此功能后，系统会自动将设定值调整为实际流量，以补偿流量带
来的动态损失。 这样还可以大幅度节省能耗，同时提升使用便捷
性。
使用此功能时，系统会根据系统扬程（出口-入口压力）计算流量。
为系统配置出口压力传感器后即可确定出口压力。 入口传感器取决
于系统设计。 如果未配置，可以对系统进行改造，详情请参见“入
口压力传感器”章节。
如果入口无压力或者压力非常恒定，可以设置固定的入口压力。
设置流量计算
1. 将 Grundfos GO 与系统中的各个泵（一次一个）相连，然后转至
设置>设置比例压力。
2. 键入水泵数据（可以从泵的铭牌上读取）- 如果尚未在出厂时键
入。
• 额定流量（Q）
• 额定扬程（H）
• 最大扬程（H
max
）。
此时各个泵会计算自身流量，同时系统会计算总的系统流量。
设置比例压力控制
1. 将 Grundfos GO 与其中一个主泵相连，或者通过高级控制面板设
置比例压力控制。
a. 设置系统设定值（该值将成为最大压力设定值）。
2. 转至设置，然后选择设置比例压力。
a. 选择控制曲线功能（线性 或二次型）。 见下图。
b. 设置零流量扬程（系统中的最小设定值）。
c. 设置 Q
最大
（系统达到最大设定值时的流量值）。
d. 启用或停用固定入口压力（具体情况取决于入口压力测量
值）。
e. 键入固定的入口压力（若已激活）。

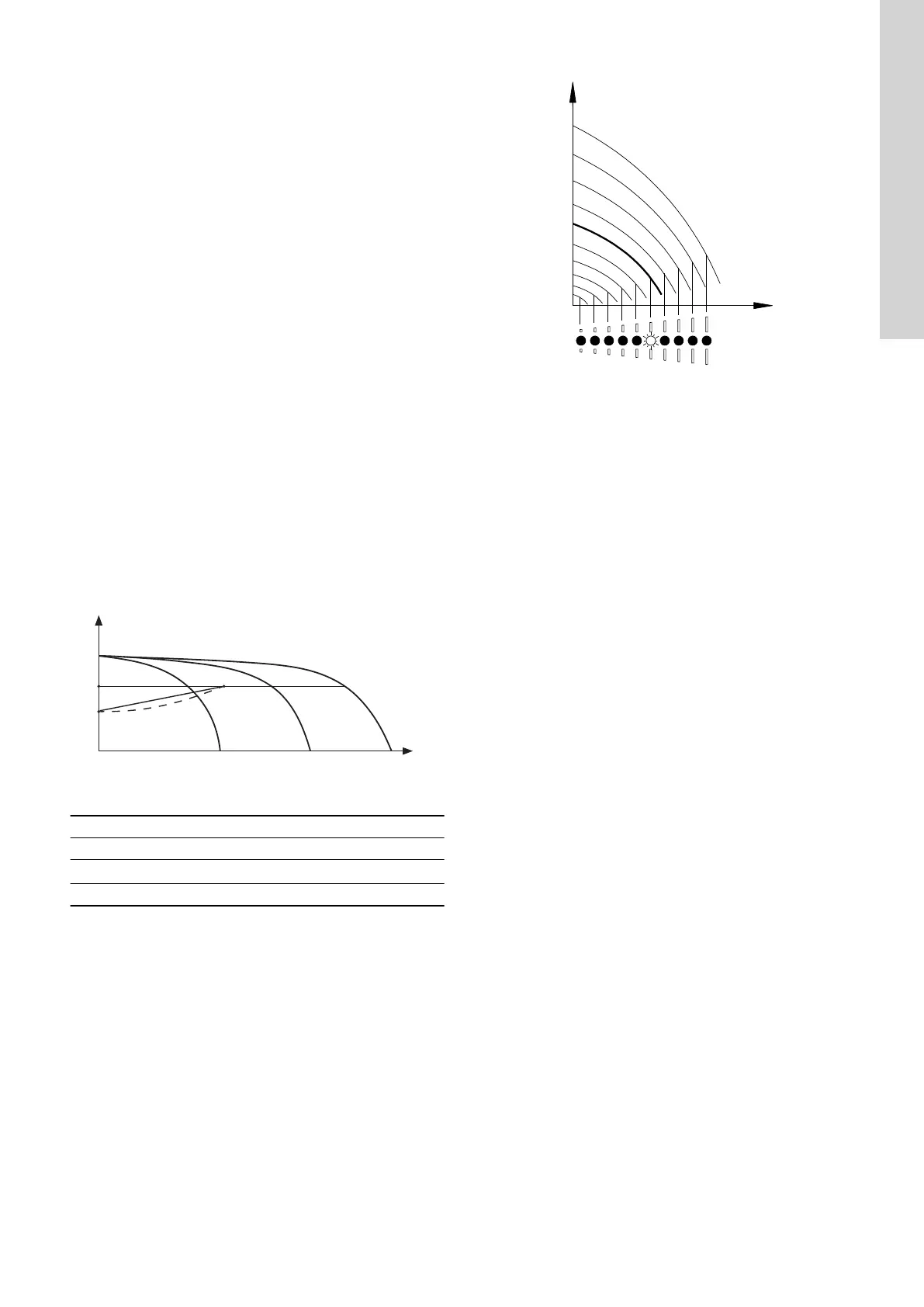

H
C
A
B
Q
TM053000
比例压力
位置 描述
A 零扬程
B
级联下的 Q
最大
in cascade
C 最大压力（标准设定值）
恒定曲线控制模式下的泵
在恒定曲线控制模式下，泵的性能介于泵的最大曲线和最小曲线之
间。
H
Q
Max.
Min.
TM054895
恒定曲线控制模式下的泵
相关信息
10.3 控制模式
13.1.3 入口压力传感器
10.10
水泵切换
此功能确保各泵的运转小时数相等。 在某些应用中，排量需求在长
时间内保持恒定，不需要所有的泵都工作。 在这种情况下，水泵不
会自动切换，因此可能需要强制切换水泵。 系统将每 24 小时强制切
换到运行时间最少的泵。 时间间隔可设置为 1 至 25 小时，当系统通
电时定时器启动。
10.11
撤消
此菜单仅在 Grundfos GO 中可用。
在此显示界面中，您可以撤消在当前通信会话中通过 Grundfos GO
进行的所有设置。 完成撤消设置后，您将无法恢复设置。
10.12
泵名称
在该显示界面中您可以对系统进行命名，这样可方便在连接到
Grundfos GO 时轻松识别系统。
10.13
单位设置
利用此菜单可在 SI 单位和 US 单位之间进行选择。 您可以将单位制
设为整个系统的默认单位，或者为每个参数选择首选单位。
出厂设置
参见章节“出厂设置”。
相关信息
21.6 出厂设置
69
中文 (CN)

Grundfos Hydro Multi-E Specifications

General

Product Name	Grundfos Hydro Multi-E
Category	Water Pump
Pump Type	Multi-stage centrifugal pump
Number of Pumps	2-4
Pressure Range	Up to 16 bar
Motor Power	Up to 22 kW per pump
Shaft Seal	Mechanical Seal
Control Type	Electronic
Pump Model	CRE
Power Supply	3 x 380-480 V, 50/60 Hz
Max Head	160 m
Approvals	CE
Communication	Modbus, BACnet
Housing Material	Stainless steel
Impeller Material	Composite
Connection Size	DN32
Motor Type	Permanent magnet motor
