13.1.3 入口压力传感器
Hydro Multi-E 系统可在出厂时或交货后安装一个或两个入口压力传
感器。 该传感器可监测入口总管中的压力，但必须连接至一个模拟
输入。 参见本章节中的“高级功能模块（FM 300）”。
出厂时，系统已完成设置，即当系统由于干转运行而停止时，系统会
自动启动。 利用 Grundfos GO 或通过高级控制面板可将自动重启改
为手动重启。

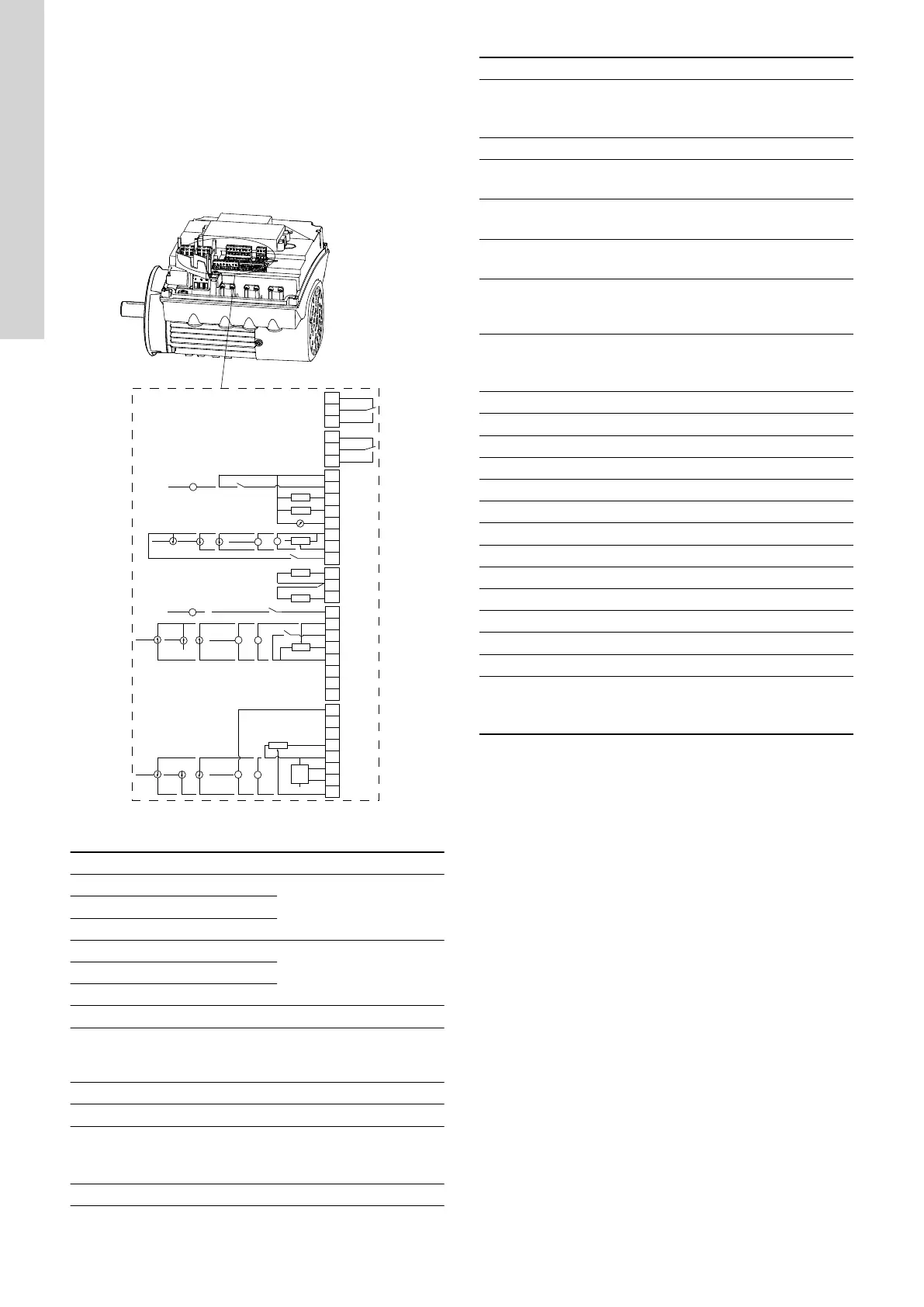

高级功能模块(FM 300)
3
15
8
26
23
25
24
7
21
20
22
B
Y
6
5
2
4
10
A
+24 V*
1
14
9
12
17
19
11
18
+24 V*
+
+24 V*
OC
DI
+24 V*/5 V*
+24 V*
+
+
+
+24 V*/5 V*
+24 V*
+24 V*
+
+
+24 V*/5 V*
+24 V*
+5 V*
AI2
GDS RX
GDS TX
GND
GENIbus A
GENIbus B
+5 V
+24 V
+24 V
GND
GENIbus Y
GND
+5 V
DI1
AI1
DI3/OC1
LiqTec
AI3
GND
DI2
LiqTec
GND
AO
Pt100/1000
Pt100/1000
DI4/OC2
GND
+24 V*
OC
DI
GND
NC
C2
NO
NC
C1
NO
+5 V*
TM053509
*如果使用外部电源，则必须连接至 GND。
端子
型号 功能
NC 常闭触点
信号继电器 1
(LIVE 或 SELV)
C1 公共端
NO 常开触点
NC 常闭触点
信号继电器 2
(仅 SELV)
C2 公共端
NO 常开触点
18 地线 接地
11 DI4/OC2
数字输入/输出，可配置。
开路集电极： 最大 24 V，电
阻式或电感式。
19 Pt100/1000 Pt100/1000 传感器输入 2
17 Pt100/1000 Pt100/1000 传感器输入 1
12 AO
模拟输出：
0-20 mA / 4-20 mA
0-10 V
9 地线 接地
端子 型号 功能
14 AI3
模拟输入:
0-20 mA / 4-20 mA
0-10 V
1 DI2 数字输入，可配置
21 LiqTec
LiqTec 传感器输入 1
(白色导线)
20 地线
接地
(棕色和黑色导线)
22 LiqTec
LiqTec 传感器输入 2
(蓝色导线)
10 DI3/OC1
数字输入/输出，可配置。
开路集电极： 最大 24 V，电
阻式或电感式。
4 AI1
模拟输入:
0-20 mA / 4-20 mA
0.5 - 3.5 V / 0-5 V / 0-10 V
2 DI1 数字输入，可配置
5 +5 伏 电位计和传感器供电
6 地线 接地
A GENIbus, A GENIbus, A (+)
Y GENIbus, Y GENIbus, GND
B GENIbus, B GENIbus, B (-)
3 地线 接地
15 +24 V 电源
8 +24 V 电源
26 +5 伏 电位计和传感器供电
23 地线 接地
25 GDS TX 格兰富数字传感器输出
24 GDS RX 格兰富数字传感器输入
7 AI2
模拟输入:
0-20 mA / 4-20 mA
0.5 - 3.5 V / 0-5 V / 0-10 V
80
