Grundfos Hydro Multi-E - 外部设定点功能

11.7 外部设定点功能
利用外部信号可以影响设定值，此外部信号包括
• 一个模拟输入
• 一个 Pt100 / 1000 输入，但前提是安装了高级功能模块（FM
300）。
在启用此功能之前，您必须将一个模拟输入或 Pt100 / 1000
输入设置为外部设定点功能。
参见章节“模拟输入和 Pt100/1000 输入”。

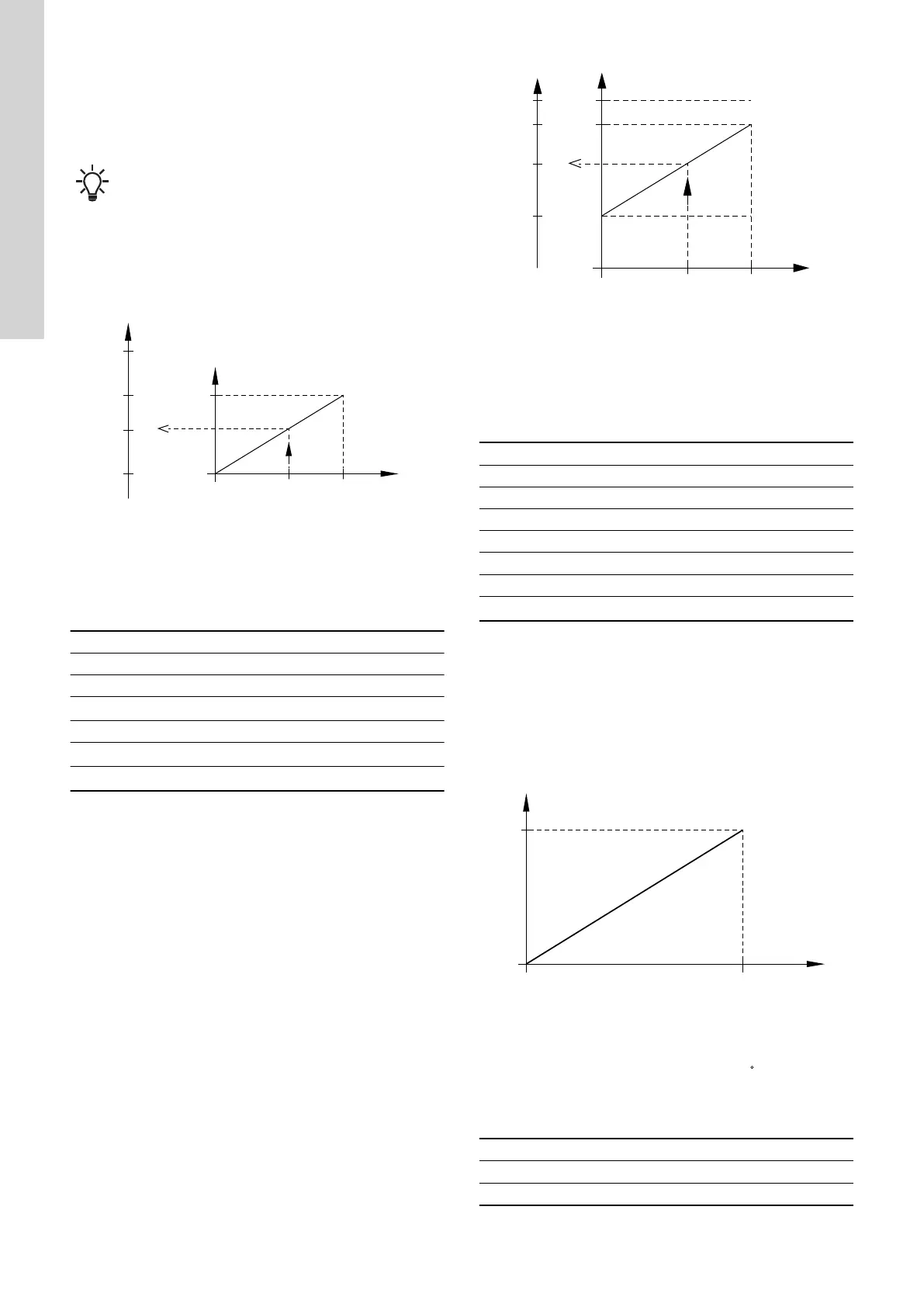

具有线性影响因素的恒定压力的示例
实际设定值： 实际输入信号×（设定值-传感器最小值）+传感器最
小值
当传感器最小值为 0 bar，设定值为 2 bar 且外部设定值为 60 %时，
实际设定值为 0.6 × (2 - 0) + 0 = 1.2 bar。
100
0
100 %
0
1.2
2
[bar]
0
3.5 V0.5
5 V0
10 V0
20 mA0
20 mA4
-50 204
SP
S
min
SP
a
A
B
S
max
°C
TM064165
具有传感器反馈的设定值影响因素的示例
位置 描述
A 实际输入信号（60％）
B 外部设定值信号
S
最大
传感器上限
SP 设定点
SP
a
实际设定值
S
最小
传感器下限
具有线性影响因素的恒定曲线的示例
实际设定值： 实际输入信号×（设定值-用户设置的最小速度）+用
户设置的最小速度。
当用户设置的最小速度为 25％，设定值为 85％，外部设定值为 60％
的情况下，实际设定值为 0.60×（85-25）+ 25 = 61％。
100
0
100 %
0
3.5 V
0.5
5 V
0
10 V
0
20 mA
0
20 mA
4
-50
204
25
61
85
A
C
D
SP
a
B
S%
SP
°C
TM064525
具有恒定曲线的设定值影响因素的示例
位置 描述
A 外部设定值信号
B 固定最大速度
C 实际输入信号（60％）
D 用户设置最小速度
S% 速度 [%]
SP 设定点
SP
a
实际设定值
相关信息
11.1 模拟输入
11.2 Pt100/1000 输入
11.7.1
设定点影响功能
您可以选择以下功能：
• 未激活。 当设置为未激活时，设定值不受任何外部功能影响。
• 线性功能。 设定值在从 0 到 100%的范围内受线性影响。
100
0
100 %
0
3.5 V
0.5
5 V
0
10 V
0
20 mA
0
20 mA
4
-50
204 C
A
B
TM064166
线性功能
位置 描述
A 设定点影响 [%]
B 外部输入
74
