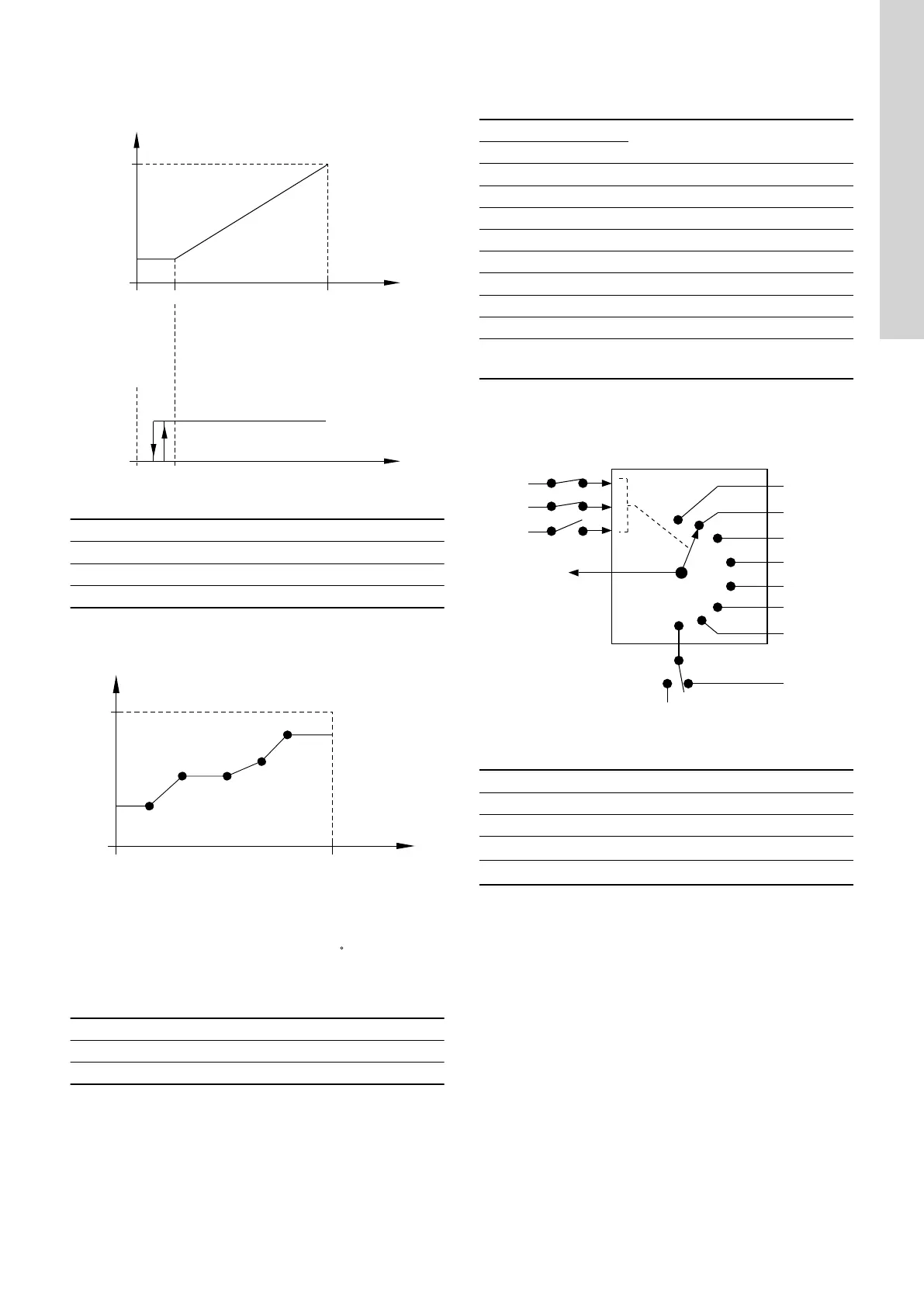

• 与停止呈线性关系。 在从 20 至 100%的输入信号范围内，设定
值受线性影响。 如果输入信号在 10％以下，水泵将变更为运行
模式停止。 如果输入信号增至 15％以上，运行模式将变回正
常。
100
0
20 100 %0
3.5 V0.5
5 V0
10 V0
20 mA0
20 mA4
-50 204º C
A
B
C
Stop
TM064167
与停止呈线性关系
位置 描述
A 设定点影响 [%]
B 外部输入
C 正常
• 影响表。 设定值受两个到八个点构成的曲线的影响。 各点之间
为直线，第一个和最后一个点之间为水平线。
100
0
100 %
0
3.5 V
0.5
5 V
0
10 V
0
20 mA
0
20 mA
4
-50
204 C
A
B
TM064170
影响表
（示例中为 5 个点）
位置 描述
A 设定点影响 [%]
B 外部输入
出厂设置
参见章节“出厂设置”。
相关信息
21.6 出厂设置
11.8
预设设定点
可以将输入信号结合到数字输入 2、3 和 4，以设置和激活 7 个预定
的设定值。 见下表。
如果 7 个预定义设定值全部被使用，请将数字输入 2、3 和 4 设置为
预设设定点 。 您也可以将一个或两个数字输入设置为预设设定点 ，
但这样会限制预定义设定值的数量。
数字输入
设定点
2 3 4
0 0 0 正常的设定值或停止
1 0 0 预设设定点 1
0 1 0 预设设定点 2
1 1 0 预设设定点 3
0 0 1 预设设定点 4
1 0 1 预设设定点 5
0 1 1 预设设定点 6
1 1 1 预设设定点 7
0: 开放触点
1: 闭合触点
示例
下图显示了如何使用数字输入设置 7 个预定义的设定值。 数字输入
2 打开，数字输入 3 和 4 被关闭。 通过对比上述表格，可以确定预
设设定点 6 被激活。
0
1
2
3
4
5
6
7
Dl4
SP
a
SP7
SP6
SP5
SP4
SP3
SP2
SP1
SP
n
Stop
Dl3
Dl2
TM064269
展示了预先设定值如何起作用的原理草图
位置 描述
SP 设定值
DI 数字输入
SP
a
实际设定值
SP
n
正常设定值
如果所有数字输入都打开，泵以正常的设定值停止或运行。 通过
Grundfos GO 或高级控制面板设置所需的操作。
出厂设置
参见章节“出厂设置”。
相关信息
21.6 出厂设置
11.9
报警日志
此菜单包含产品的一个记录报警列表。 日志显示报警名称、报警时
间和复位时间。
11.10
警告日志
此菜单包含产品的一个记录警告列表。 日志显示警告名称、警告时
间和复位时间。
75
中文 (CN)

Grundfos Hydro Multi-E Specifications

General

Product Name	Grundfos Hydro Multi-E
Category	Water Pump
Pump Type	Multi-stage centrifugal pump
Number of Pumps	2-4
Pressure Range	Up to 16 bar
Motor Power	Up to 22 kW per pump
Shaft Seal	Mechanical Seal
Control Type	Electronic
Pump Model	CRE
Power Supply	3 x 380-480 V, 50/60 Hz
Max Head	160 m
Approvals	CE
Communication	Modbus, BACnet
Housing Material	Stainless steel
Impeller Material	Composite
Connection Size	DN32
Motor Type	Permanent magnet motor
