10.7 运行范围
将运行范围进行如下设置：
• 在固定最小速度至用户设置最大速度范围之间设置最小速度。
• 在用户设置最小速度至固定最大速度范围之间设置最大速度。
用户设置最小和最大速度之间的区域为运行范围。
1
2
3
4
5
100%
67%
24%
13%
0%
TM006785

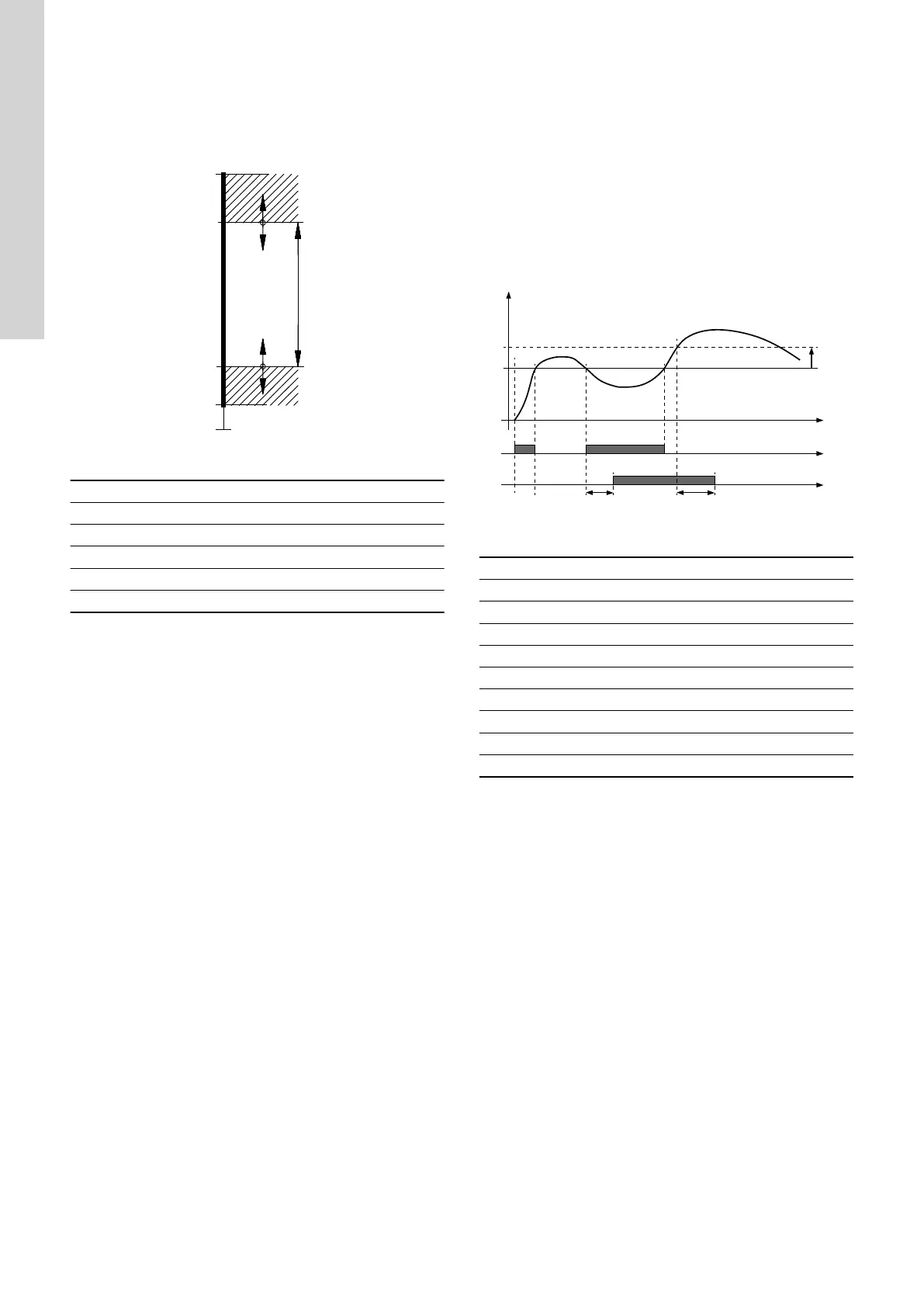

最小和最大设置示例
位置 描述
1 固定最大速度
2 用户设置最高速度
3 运行范围
4 用户设置最小速度
5 固定最小速度
出厂设置
参见章节“出厂设置”。
相关信息
21.6 出厂设置
10.8
超限功能
这个功能可以监测一个测得的参数或一个内部值，如速度、电机负载
或电机电流。 如果达到设定限值，可以采用选定的操作。 您可以设
置两个限值超出功能，意味着您可以同时监测两个参数或相同参数的
两个限值。
此功能需要以下设置：
已测量
利用此菜单/显示界面/功能可设置测量参数。
限值
利用此菜单/显示界面/功能可设置触发该功能的限值。
磁滞带
利用此菜单/显示界面/功能可以设置滞后带。
在…时超过限制
利用此菜单/显示界面/功能可设置是否在所选参数超过或低于设定限
值时激活此功能。
• 限度以上。 如果所测量的参数超过设定限值，功能被激活。
• 限度以下。 如果所测量的参数降到设定限值以下，功能被激活。
执行
如果值超过一个限值，您可以设置一个操作。 您可以选择以下操
作：
• 无动作。 泵保持其当前状态。 如果您仅仅想在达到限值时有一
个继电器输出，使用此设置。 参见第继电器信号 1 章和第 2（ 继
电器输出）章。
• 警告/警报。 发出警告。
• 停止。 水泵停止。
• 最小值。 泵降速到最小速度。
• 最大值。 泵速度增加到最大速度。
•
User-defined speed （用户自定义速度）。 泵以用户设定的速度
运行。
探测延迟
可以设置一个检测继电器，确保在功能被激活之前，被监测的参数在
设定的时间内保持高于或低于一个设定限值。
重设延时
复位延迟是所测量的参数与包括滞环的设定限值不同，直到功能被复
位的时间。
示例
此功能用于监测 CRE 泵的出口压力。 如果该压力低于 5 bar 超过 5
秒，必须发出警告。 如果出口压力高于 7 bar 超过 8 秒，则复位超
出限值警告。
1
2
4
4
5
6
3
A
T
TM064603
超出限值（示例）
位置 设置参数 设置
t 时间 [s]
1 已测量 出口压力
2 限值 5 bar
3 磁滞带 2 bar
4 在…时超过限制 低于限值
5 探测延迟 5 秒
6 重设延时 8 秒
A 激活超出限值功能 -
- 执行 警告
出厂设置
参见章节“出厂设置”。
相关信息
11.5 信号继电器 1 和 2（继电器输出）
21.6 出厂设置
68
中文 (CN)
