11. 泵的功能说明
11.1 模拟输入
可用的输入取决于安装在泵上的功能模块：
功能（端子）
FM 300
6)
（高级）
模拟输入 1.设置 (4) ●
模拟输入 2.设置 (7) ●
模拟输入 3.设置 (14) ●
6)
参见“功能模块的识别”章节。
如果您想为其他目的设置模拟输入，可以手动进行设置。
如果通过 Grundfos GO 进行手动设置，则需要进入设定菜单下的模
拟输入菜单。
功能
模拟输入可设置为以下功能：
• 未激活。
• 反馈传感器。 传感器用于所选的控制模式。
• 外部设定点影响参见“外部设定值功能”章节。
• 其他功能。
已测量参数
从下列参数中选择一个参数，即要通过连接至实际模拟输入端的传感
器测量的系统参数。
PT
PT PT
PT
TT
TT
TT
Q
Q
DPT
DPT DPT
LT LT
DPT DTT
1
5
2 4
9 10
7
12
8 16 15
3 13 6 14
11
TM062328

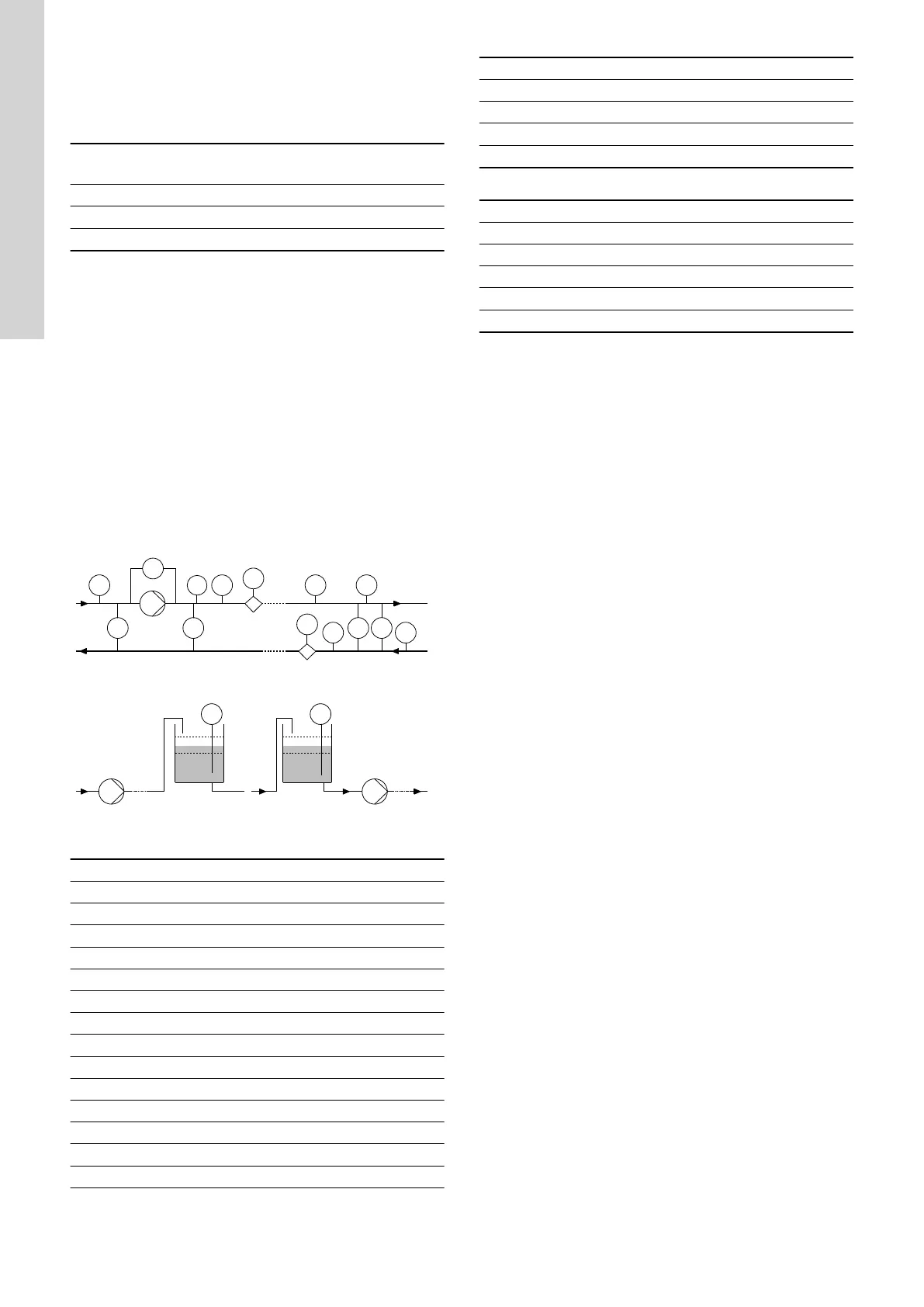

传感器位置概述
位置 传感器功能/测量参数
1 入口压力
2 差压入口
3 排放压力
4 差压出口
5 差压泵
6 压力 1，外部
7 压力 2，外部
8 差压，外部
9 储水箱水位
10 供水箱水位
11 泵流量
12 流量，外部
13 液体温度
14 温度 1
位置 传感器功能/测量参数
15 温度 2
16 温差，外部
未说明 环境温度
未说明 其他参数
单位
参数
可选单位
压力 bar ， m ， kPa ， psi ， ft
Level （液位） m ， ft ， in
泵流量 m³/h ， l/s ， yd³/h ， gpm
液体温度 °C ， °F
其他参数 %
电气信号
选择信号类型：
• 0.5-3.5V
• 0-5V
• 0-10 V
• 0-20 mA
• 4-20 mA。
传感器量程，最小值
设置所连接传感器的最小值。
传感器量程，最大值
设置所连接传感器的最大值。
出厂设置
参见章节“出厂设置”。
相关信息
6. 功能模块的识别
11.7 外部设定点功能
21.6 出厂设置
70
中文 (CN)
