3
15
8
26
23
25
24
7
21
20
22
B
Y
6
5
2
4
10
A
+24 V*
1
14
9
12
17
19
11
18
+24 V*
+
+24 V*
OC
DI
+24 V*/5 V*
+24 V*
+
+
+
+24 V*/5 V*
+24 V*
+24 V*
+
+
+24 V*/5 V*
+24 V*
+5 V*
AI2
GDS RX
GDS TX
GND
GENIbus A
GENIbus B
+5 V
+24 V
+24 V
GND
GENIbus Y
GND
+5 V
DI1
AI1
DI3/OC1
LiqTec
AI3
GND
DI2
LiqTec
GND
AO
Pt100/1000
Pt100/1000
DI4/OC2
GND
+24 V*
OC
DI
GND
NC
C2
NO
NC
C1
NO
+5 V*
TM053509

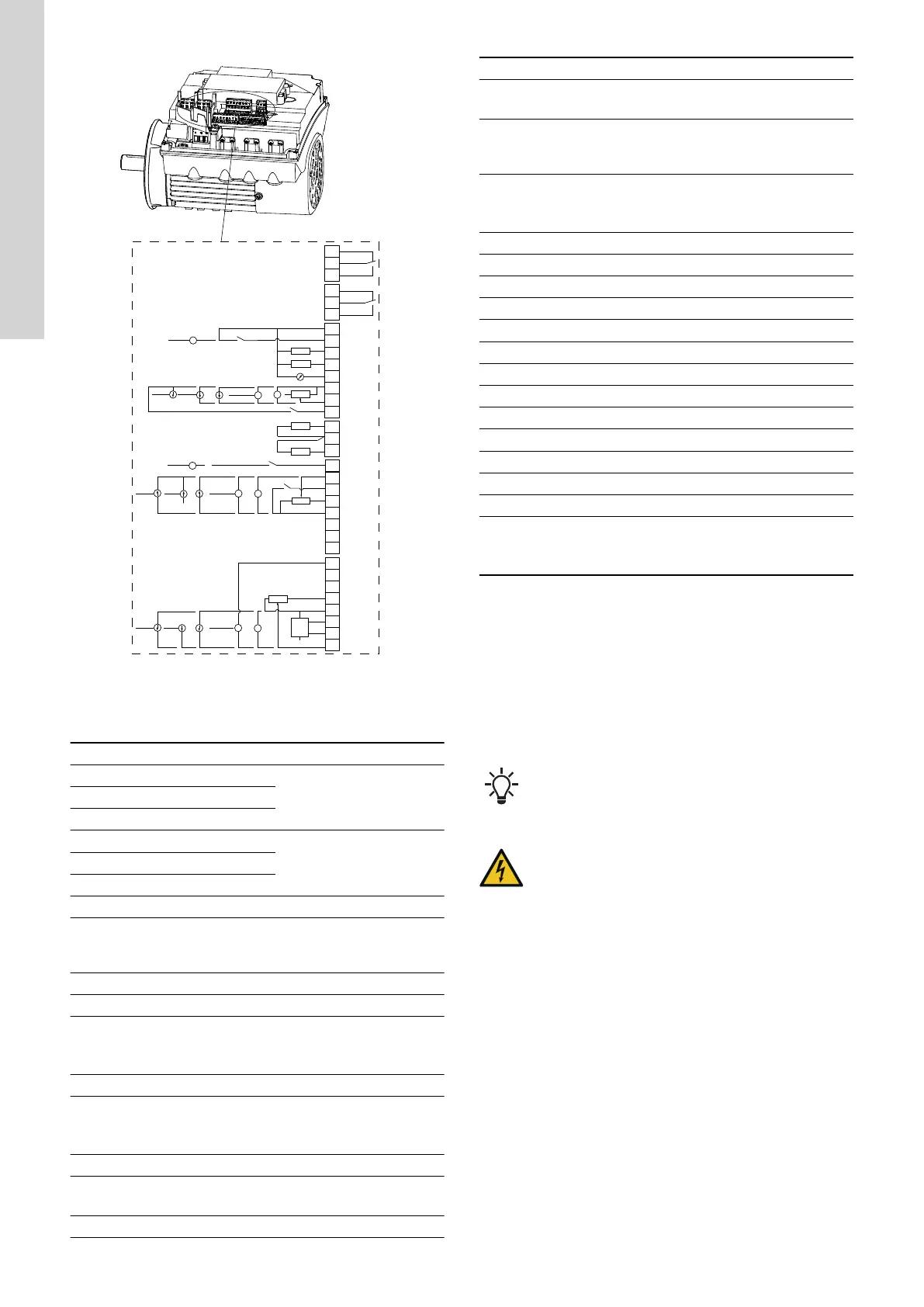

CRE、CRIE 和 CRNE 泵连接端子
* 如果使用外部电源，则必须连接至 GND。
端子
类型 功能
NC 常闭触点
信号继电器 1
（LIVE 或 PELV）
C1 公共端
NO 常开触点
NC 常闭触点
信号继电器 2
（仅 PELV）
C2 公共端
NO 常开触点
18 地线 接地
11 DI4/OC2
可配置数字输入/输出
开路集电极： 最大 24 V，电
阻式或电感式
19 Pt100/1000 输入 2 Pt100/1000 传感器输入
17 Pt100/1000 输入 1 Pt100/1000 传感器输入
12 AO
模拟输出：
0-20 mA / 4-20 mA
0-10 V
9 地线 接地
14 AI3
模拟输入:
0-20 mA / 4-20 mA
0-10 V
1 DI2 数字输入，可配置
21 LiqTec 传感器输入 1
LiqTec 传感器输入
(白色导线)
20 地线 接地（棕色和黑色导线）
端子 类型 功能
22 LiqTec 传感器输入 2
LiqTec 传感器输入
(蓝色导线)
10 DI3/OC1
可配置数字输入/输出
开路集电极： 最大 24 V，电
阻式或电感式
4 AI1
模拟输入:
0-20 mA / 4-20 mA
0.5 - 3.5 V / 0-5 V / 0-10 V
2 DI1 数字输入，可配置
5 +5 伏 电位计和传感器供电
6 地线 接地
A GENIbus, A GENIbus, A (+)
Y GENIbus, Y GENIbus, GND
B GENIbus, B GENIbus, B (-)
3 地线 接地
15 +24 V 电源
8 +24 V 电源
26 +5 伏 电位计和传感器供电
23 地线 接地
25 GDS TX 格兰富数字传感器输出
24 GDS RX 格兰富数字传感器输入
7 AI2
模拟输入:
0-20 mA / 4-20 mA
0.5 - 3.5 V / 0-5 V / 0-10 V
4.7.2 连接端子，CME 泵
CME 泵具有以下连接：
• 两个模拟输入
• 两个数字输入或一个数字输入和一个集电极开路输出
• 格兰富数字传感器输入和输出
• 两个信号继电器输出
• GENIbus 连接。
关于 CME 泵的连接端子，请参见下图。
数字输入 1 出厂时设置为启动/停止输入，当出现开路时会
促发停止。 出厂时，端子 2 和 6 之间装有跳线。 如果要将
数字输入 1 作为外部启动/停止或其它外部功能时，拆除跳
线。
危险
电击
死亡或重度人身伤害
‐
确保连接至以下连接组的接线全部采用加强绝缘层相互
分隔。
• 输入和输出
所有输入和输出均与连接到工频电源的部件以加强绝缘相互分隔，而
且与其他电路电流分离。 所有控制端子均采用安全低压防护
（PELV）设计，可防止发生触电事故。
• 信号继电器输出
- 信号继电器 1：
LIVE： 您可以将最高 250 VAC 的电源电压连接到输出。
PELV: 输出与其他电路电流分离。 因此，您可以根据需要将电
源电压或保护性超低电压连接到输出上。
- 信号继电器 2：
PELV: 输出与其他电路电流分离。 因此，您可以根据需要将电
源电压或保护性超低电压连接到输出上。
• 主电源（端子 N、PE、L 或 L1、L2、L3、PE）。
56
中文 (CN)
