ANSCHLIEßEN
18
6 ANSCHLIEßEN
WARNUNG
Beachten Sie vor der Inbetriebnahme des Gerätes die Sicherheitshinweise.

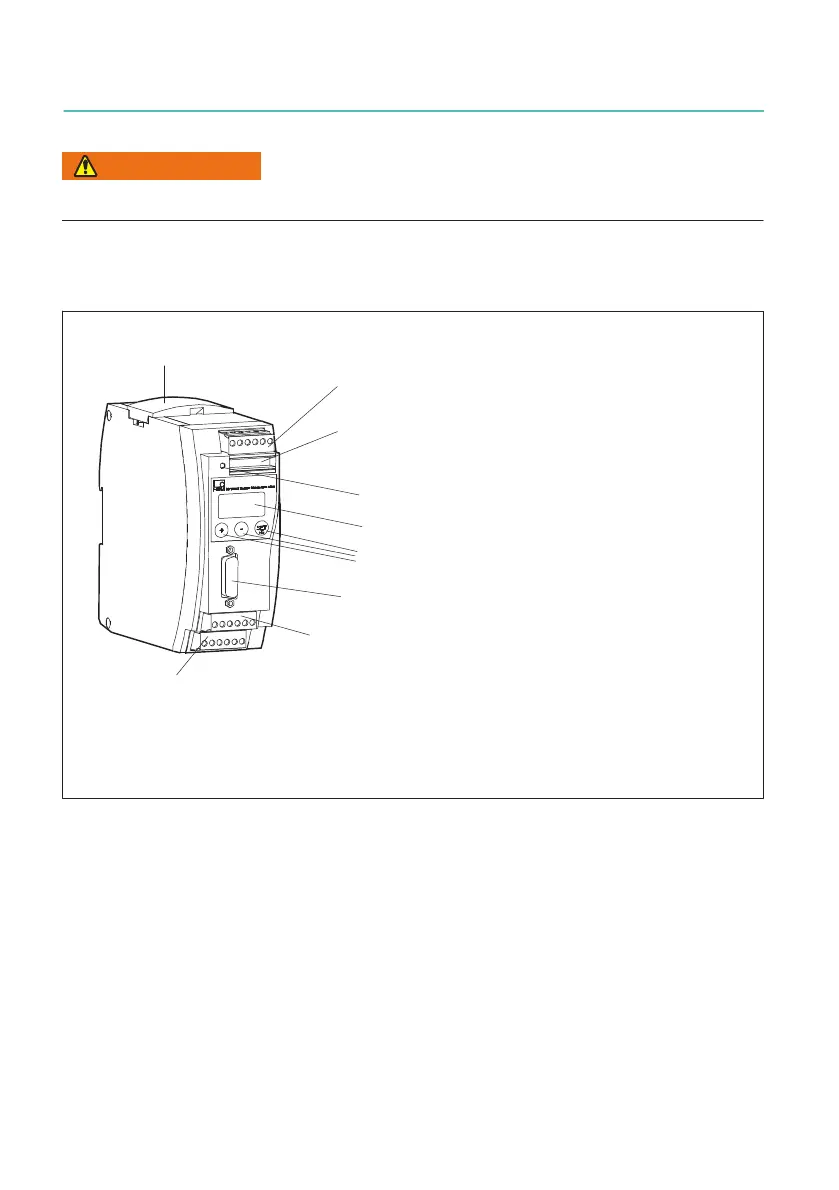

6.1 Funktionsübersicht
Steckklemme 1: Spannungsversorgung und
CAN‐Bus, Synchronisation
Aufnehmeranschluss (15poliger Sub‐D‐Stecker)
Steckklemme 3: Potentialgetrennte
1)
Steuerein
gänge (24 V‐Pegel), Analogausgang
Drucksensitive Bedientasten
2zeiliges LCD‐Display
Steckklemme 2: (gleiche Belegung wie Steck
klemme 1) CAN‐Adapter für PC/Laptop‐Anschluss,
Parametrieren über CAN‐Bus
Steckklemme 4:
Potentialgetrennte Steuerausgänge (24 V‐Pegel), Externe Versorgung der Steuereingänge
LED
Lokale Verbindung von CAN‐Bus, Versorgungsspannung und Synchronisation zwischen
den Modulen
1)
Potentialtrennung bezogen auf Messverstärker (Messkreis) und Versorgungsspannung
Steuereingänge und Steuerausgänge haben gemeinsames Bezugspotential
MP60
