Die 4 Steckklemmen sind kodiert, um sie verwechslungssicher auf die 4 Buchsen aufstek
ken zu können. Die Buchsen sind mit Kodierreitern, die Steckklemmen mit Kodierstiften
versehen.
6.2.1 Externe Versorgungsspannung für die Steuerausgänge (MP60)

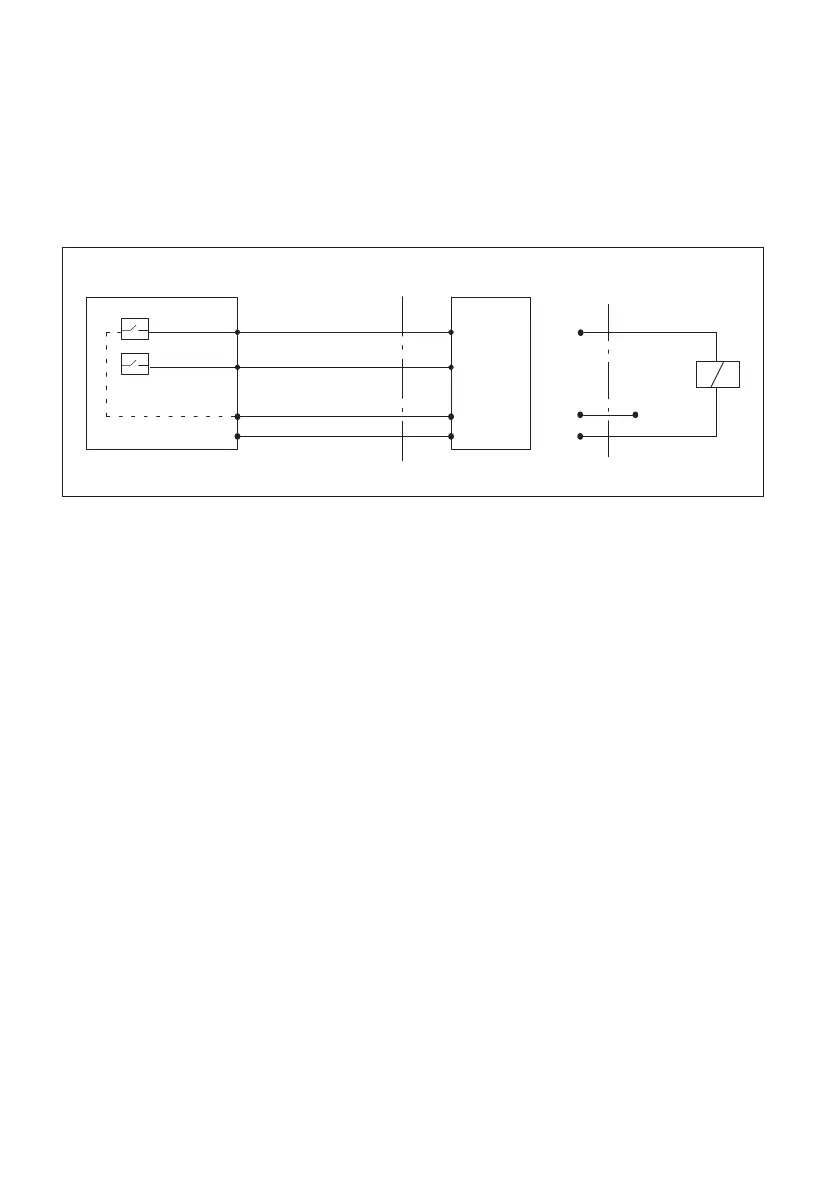

Beispiel: SPS‐Anschluss
OUT3
24 V*
0 V*
max. 100 mA
Modul MP60
SPS
Relais
0 V*
max. 100 mA
OUT1
Steckklemme 4
24 V
Abb. 6.2 Anschluss an eine SPS
Die Steuereingänge stehen auf Steckklemme 3, die Steuerausgänge auf Steckklemme 4
zur Verfügung und sind von der internen Versorgungsspannung galvanisch getrennt
(siehe auch Kapitel 8, ”Erklärung der wesentlichen Parameter” Seite 43).
*
)
Die Steuerausgänge müssen mit einer externen Spannung (Masse und 24 V [maximal
+30 V] versorgt werden).
