HBK MP60 - 4 VERSTÄRKEREINSTELLUNGEN MIT DIP‐SCHALTERN

MP60, MP60DP
VERSTÄRKEREINSTELLUNGEN MIT DIP‐SCHALTERN
12
4 VERSTÄRKEREINSTELLUNGEN MIT DIP‐SCHALTERN
Wichtig
Das Einstellen/Ändern der DIP‐Schalter muss vor der Montage der PME erfolgen.
Verschiedene Einstellungen werden mit DIP‐Schaltern festgelegt. Dies sind die Einstellun
gen für
Abschlusswiderstand, Frequenz‐Eingangssignale, Eingangsschaltung (asymmetrisch,
symmetrisch), Analogausgang, Synchronisierung, Bus‐Abschlusswiderstand, Flanken
steilheit

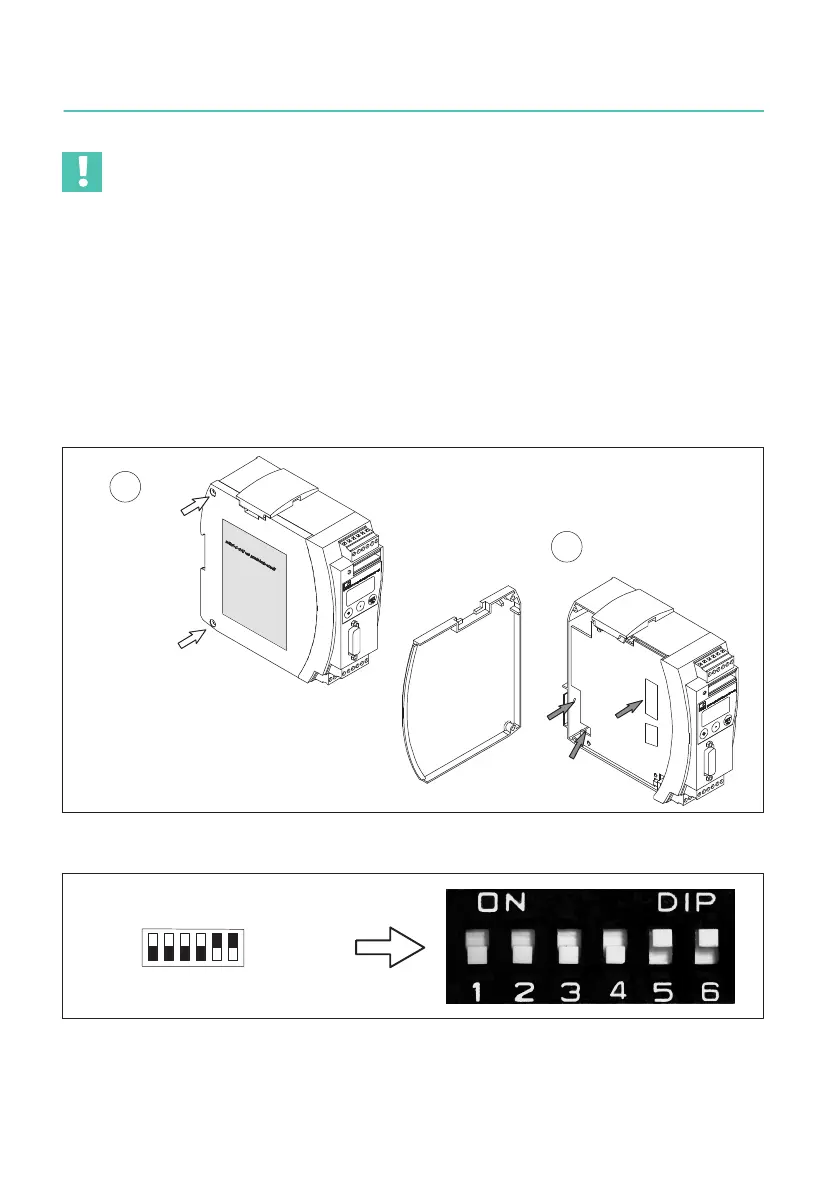

Zum Einstellen der DIP‐Schalter müssen Sie wie in Abb. 4.1 gezeigt vorgehen.
S5
S4
S10
S11
S12
Deckel
abschrauben
1
2
S6
Abb. 4.1 Gehäuse öffnen, Lage der DIP‐Schalter
12 34 56
Beispiel:
bedeutet
ON
Abb. 4.2 Schalterkonvention
