EINFÜHRUNG
Tastatur und
Display
Spannungsversorgung
galvanisch getrennt
24 V
mP
D
A
Zähler
Intelligente Signalver
arbeitung,
z.B. Grenzwertschalter
MP60 / MP60DP
Skalierbarer
Analogausgang
Steuereingänge
Steuerausgänge
Frequenzausgänge
Schnittstelle
CANopen
PRO
FIBUS‐DP‐Schnitt
stelle (für MP60DP)
F1
F2
Referenznull
Error

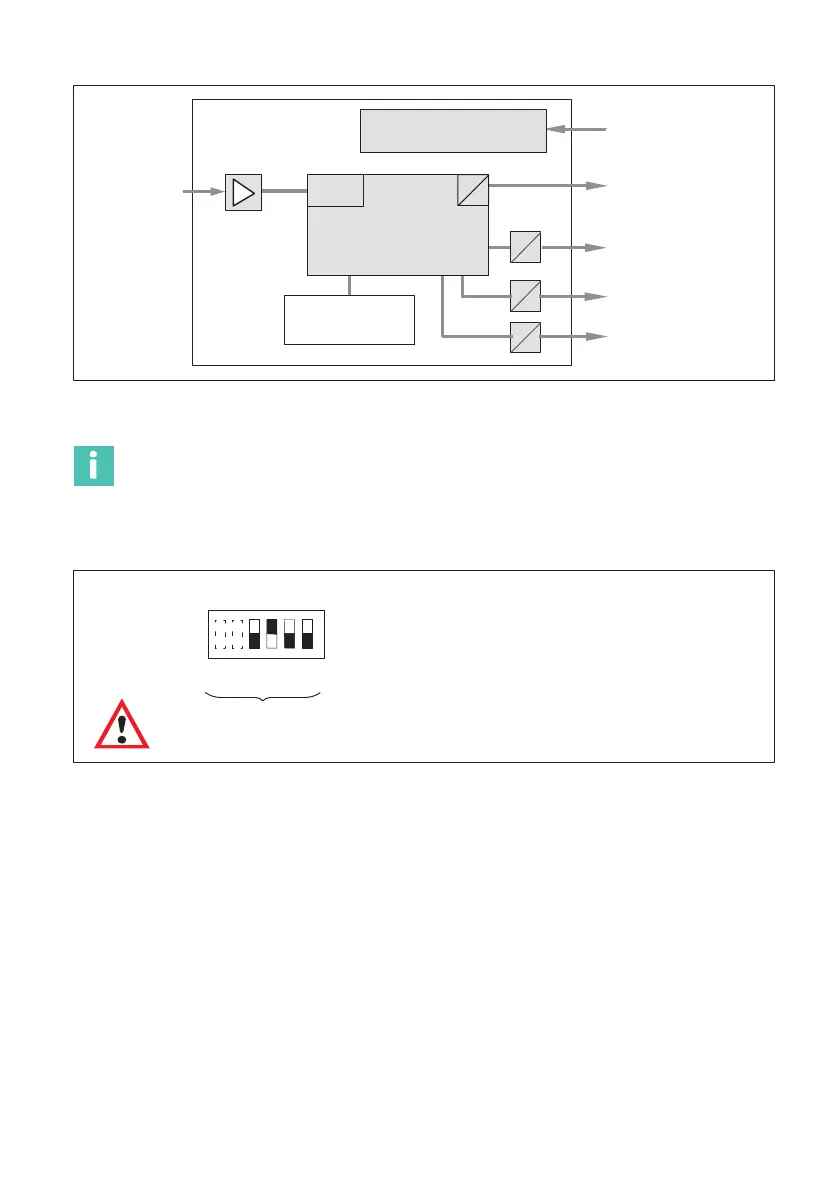

Abb. 3.1 Blockschaltbild des Moduls MP60
Information
Auf dem DIP‐Schalter S12 (MP60) muss der Verstärkertyp MP60 eingestellt sein (siehe
auch Seite 13).
12 34
56
S12
ON
Schalterpositionen dürfen
nicht verändert werden!
