HBK MP60 - 7.4 Beispiel: Messen von Md und N mit Drehmoment‐Aufnehmer T10 F (24 V‐Versorgung)

MP60, MP60DP
36
7.4 Beispiel: Messen von Md und N mit Drehmoment‐Aufnehmer T10F
(24 V‐Versorgung)
Sowohl T10F als auch der MP60 sind werkseitig auf symmetrische Signale eingestellt.
Drehmoment‐Messung
Vorbereitung der Messung:
u Verwenden Sie das Standardkabel md‐Kab149.
u Schließen Sie die externe Versorgungsspannung von 24 V auch an die Steckklemme 4
an (siehe Seite 21).

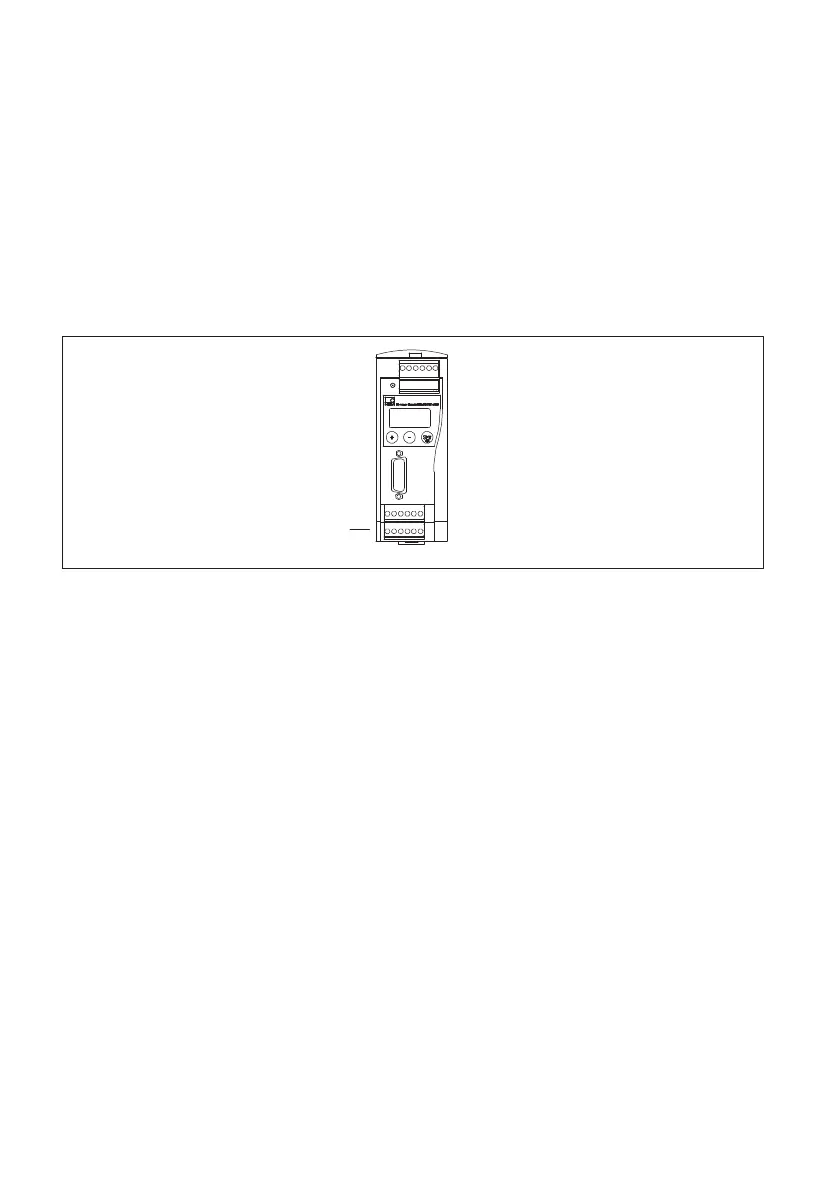

Steckklemme 4
u Aufnehmer anschließen (siehe Anschluss A, Seite 21)
u Keine DIP‐Schalter‐Position verändern!
Kennwerte der T10F eingeben:
Gruppe: AUFNEHMER
Einheit: kNm
Eingangsbereich: 100 kHz
F2 AUS
Nullindex AUS
Frq x 4 AUS
Drehrichtung AUS
Schaltschwelle 2,5 V
Glitchfilter EIN
Null kHz 10
Null kNm 0
Nenn kHz 5 kHz
