HBK MP60 - 6.2 Versorgungsspannung und Steuerein‐;ausgänge und CAN Schnittstelle

19
MP60, MP60DP
ANSCHLIEßEN
6.2 Versorgungsspannung und Steuerein‐/ausgänge und CAN
Schnittstelle
Es stehen vier abziehbare Steckklemmen für das Anschließen zur Verfügung.
0 V
SYN
Analog‐OUT
±10 V
±20 mA
4...20 mA
IN1
IN2
IN3
IN4
0 V
24 V
OUT1
OUT2
OUT3
OUT4
Steckklemme 3
Steckklemme 4
LH
Steckklemme 1
IN = Digital‐Eingang, OUT = Digital‐Ausgang
Näheres zu Ein- und Ausgängen finden Sie im Kapitel 8, Seite 43.
ACHTUNG
Bei Netzausfall am Modul MP60 werden alle Steuerausgänge
auf 0 V gesetzt.
24 V
Beschriftung
Beschriftung
Beschriftung
Steckklemme 2
Spannungsversorgung anschließen
WARNUNG
Das Modul MP60 muss an eine externe Spannung von 18-30 V
DC
(24 V
nom
)
angeschlossen werden.
- Aderenden der Spannungsversorgung verdrillen und mit Aderendhülsen versehen.
- Aderenden an die Steckklemme 1 schrauben.
- Steckklemme in oberste Buchse stecken.
- Spannungsversorgung einschalten.
Spannungsversorgung
MP60
CAN

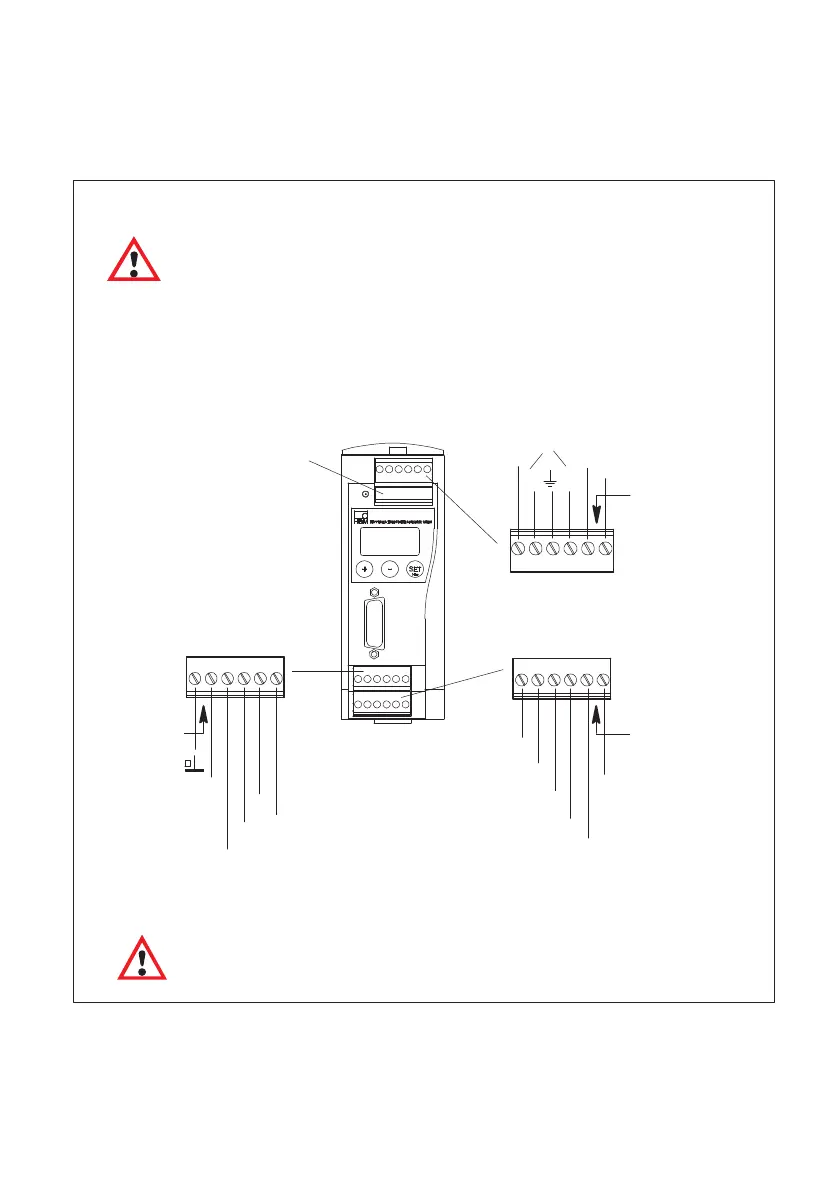

Abb. 6.1 Steckklemmenbelegung
