MP60, MP60DP

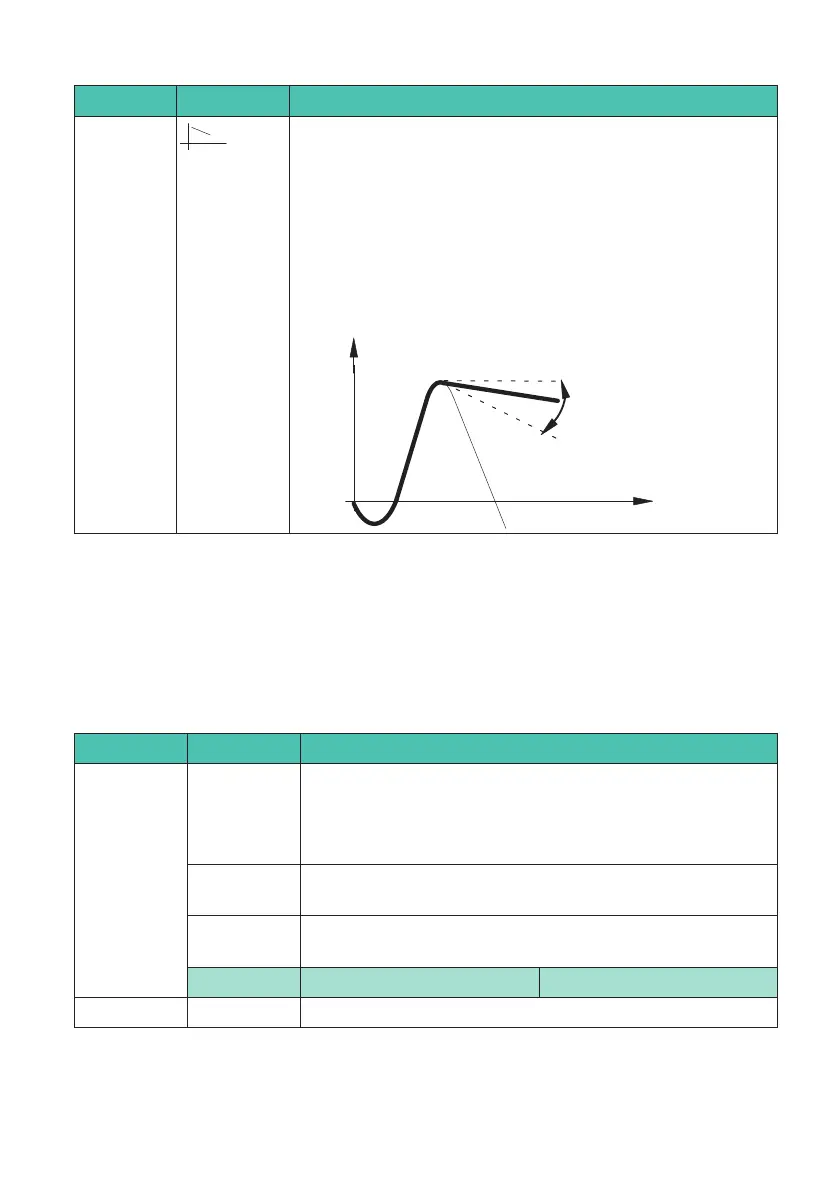

ERKLÄRUNG DER WESENTLICHEN PARAMETER
BedeutungParameterGruppe
kNm/s
Entladerate (in physikalischer Einheit/sec) der Hüllkurven
funktion für beide Spitzenwertspeicher.
Spitzenwertspeicher lassen sich auch zur Hüllkurvendarstel
lung nutzen. Die Hüllkurvenfunktion eignet sich zur Mes
sung von amplitudenmodulierten Schwingungen. Die Entla
derate (Zeitkonstante der Entladefunktion) bestimmt, wie
schnell sich der Spitzenwertspeicher auf den
Momentanwert entlädt.
Entladerate=0 V/s
Entladerate=1 V/s
V
i
, V
o
t
3)
Je nach gewählter Einheit
4)
Siehe auch folgende Seite (Steuerkontakte)
Eingänge /Ausgänge
Steckklemme 3: Hier stehen für die Steuerung von Funktionen der PME 4 Eingänge zur
Verfügung.
Steckklemme 4: Hier stehen 4 Ausgänge zur Verfügung.
Gruppe Parameter Bedeutung
EIN‐/AUSG Ausgang
1)
1...4
Die Ausgänge 1..4 können für jeden Kanal mit folgenden
Funktionen belegt werden:
Grenzwert 1 bis 4, Stillstand, Fehler, inaktiv
Ausgang 1: F1, Impulse; Ausgang 2: F2, Drehrichtung
Mode
Aus1...4
Ausgangssignal wird invertiert (pos.Log) oder nicht inver
tiert (neg.Log).
Die aufgeführten Funktionen können den Steuerkontakten
(Eingängen/Ausgängen) frei zugeordnet werden.
Funktionen Eingangspegel 0 V Eingangspegel 24 V
Tarieren bei Übergang von 0 V - 24 V wird die Tarierung gestartet
