MP60, MP60DP
ERKLÄRUNG DER WESENTLICHEN PARAMETER
42
BedeutungParameterGruppe
Angaben zur Skalierung
Ausgangskennlinie:
Der Skalierfaktor für den Analogausgang ergibt sich aus der
Eingangs‐ und Ausgangskennlinie. Entspricht der
eingestellte Nennwert dem Messbereich in kHz, so beträgt
die minimal einzustellende Ausgangsspannung 0,5 V. Bei
Einstellungen, die zur Überschreitung der jeweiligen Gren
zen führen, wird ein ”Analoger Skalierfehler” gemeldet
(siehe Seite 83).
Skalierbereich Analogausgang min.: 0,5 V bei 100 %
vom Eingangsmessbereich
Skalierbereich Analogausgang max.: 10 V bei 1 %
vom Eingangsmessbereich
GRENZW.
1...4
Quelle Als Quelle des Grenzwertsignales kann gewählt werden:
Brutto, Netto, SpitzenwertMax/Min/Spitze‐Spitze
Richtung
Pegl
Hyst
Hyst
Pegl
Überschreiten
Unterschreiten
Hyst
24 V
0 V
24 V
0 V
Gw1, EIN
Gw2, EIN
Gw1 EIN
Gw2 EIN

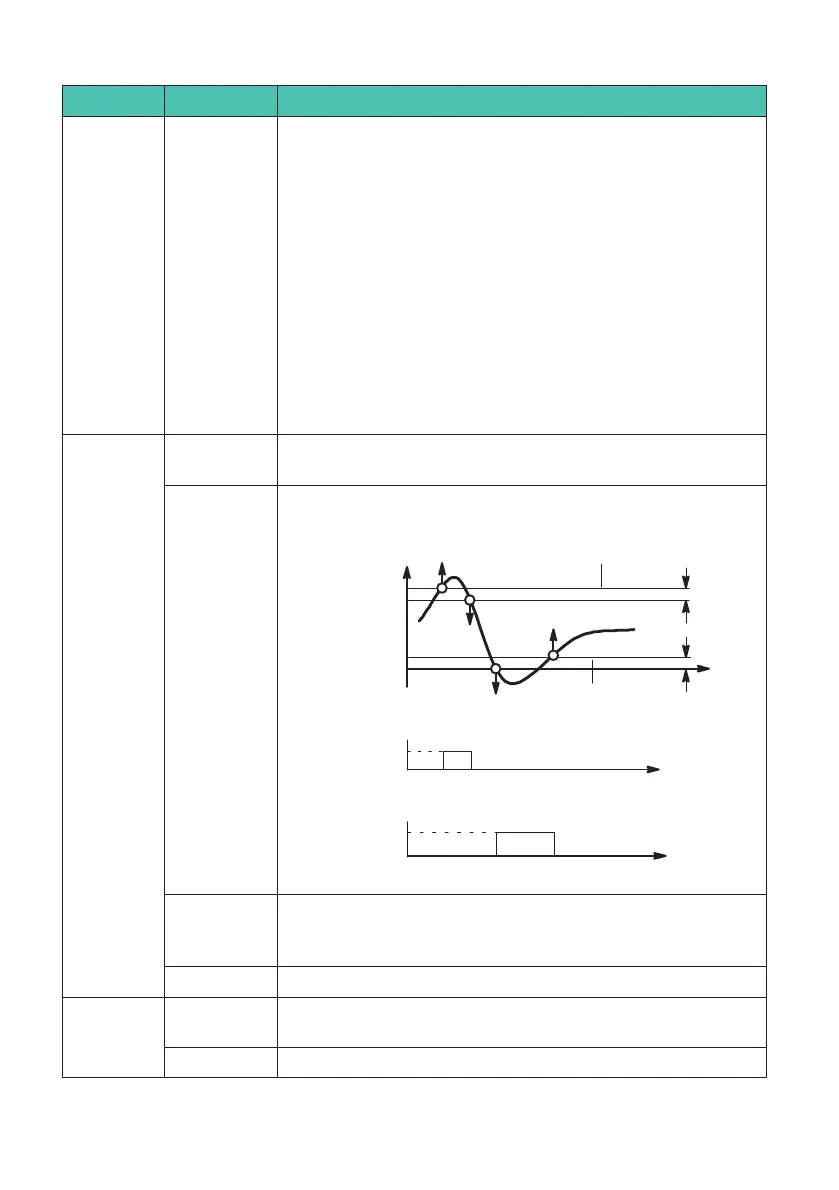

Funktionen und Parameter der Grenzwerte
AUS
AUS
Pegl
EinVz ms Einschaltverzögerung; bei Überschreiten eines Grenzwert
pegels wirkt sich die Änderung erst nach der Verzögerungs
zeit (EinVz) am Ausgang aus.
AusVz ms Ausschaltverzögerung, wie EinVz
SPITZ
WRT
4)
Eing.Min/
Max
Als Quelle des Spitzenwertsignales kann gewählt werden:
Brutto, Netto,
SpLöschn Der Spitzenwert kann gelöscht werden.
