HBK MP60 - Page 129

41
MP60, MP60DP

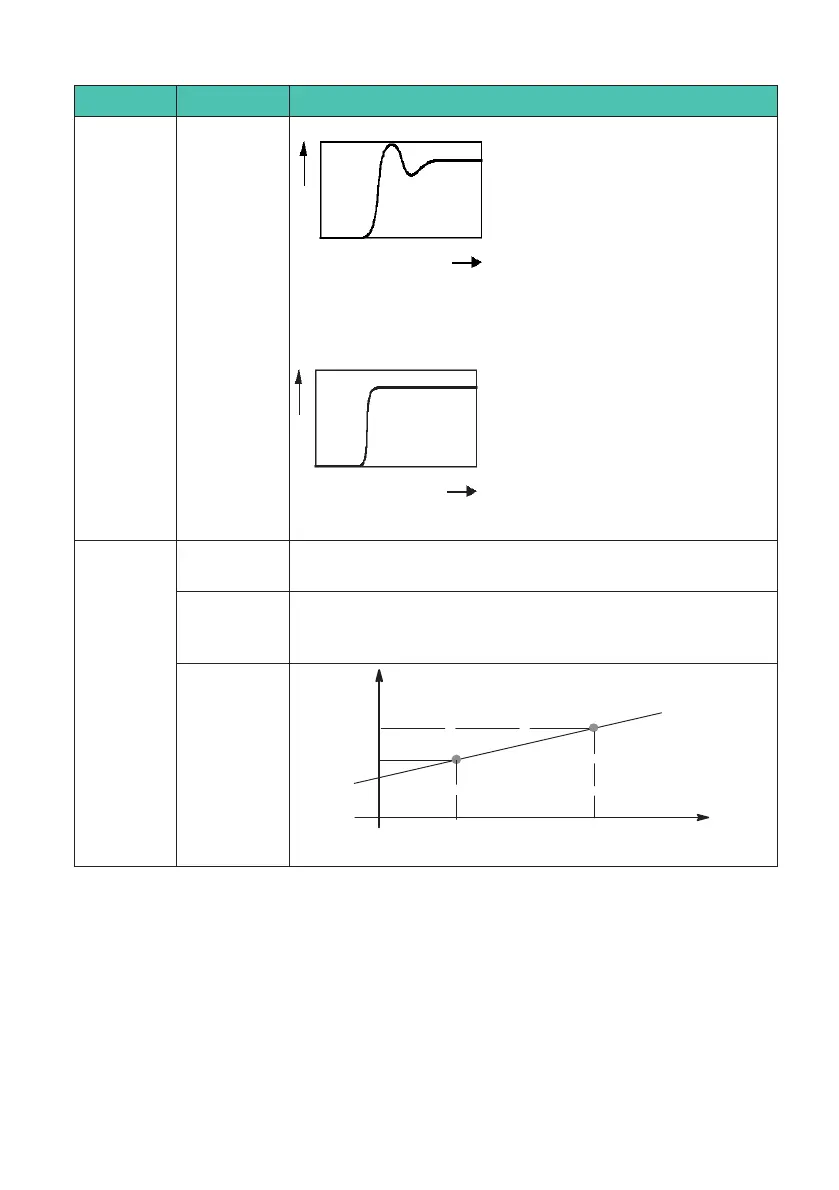

ERKLÄRUNG DER WESENTLICHEN PARAMETER
BedeutungParameterGruppe
FiltChar
Sprungantwort
Bester Zeitverlauf (Bessel)
Zeit
Zeit
Bester Frequenzgang (Butterworth)
Die Abbildung zeigt einen linea
ren Amplitudengang mit einem
steilen Abfall oberhalb der
Grenzfrequenz. Es tritt ein Über
schwingen von ca. 10 % auf.
Die Abbildung zeigt eine Sprun
gantwort mit sehr kleinem (<1 %)
oder keinem Überschwingen. Der
Amplitudengang fällt flacher ab.
Amplitudengang
ANALOG
AUSGANG
Quelle UA Als Quelle des Analogsignales kann der Brutto‐ oder
Nettowert, sowie der Spitzenwert gewählt werden.
Modus UA Mit den DIP‐Schaltern S11 legen Sie den Signalmodus für
den Analogausgang fest. Folgende Optionen sind möglich:
"10 V, "20 mA, 4...20 mA
Null %
3)
Null V
EndwkNm
3)
Endw V
Physikalische
Einheit
V
0
Null kNm
Null V
Endw kNm
Endw V
