Elektrische Anschlüsse, LEDs
ClipX
a4643-1.0 HBM: public 39
DMS-Voll- oder Halbbrücke in 4-Leiter-Schaltung
Bei einem Anschluss in 4-Leiter-Schaltung können Sie nur 1-Wire-TEDS ver-
wenden (wie in der Abbildung gezeigt).

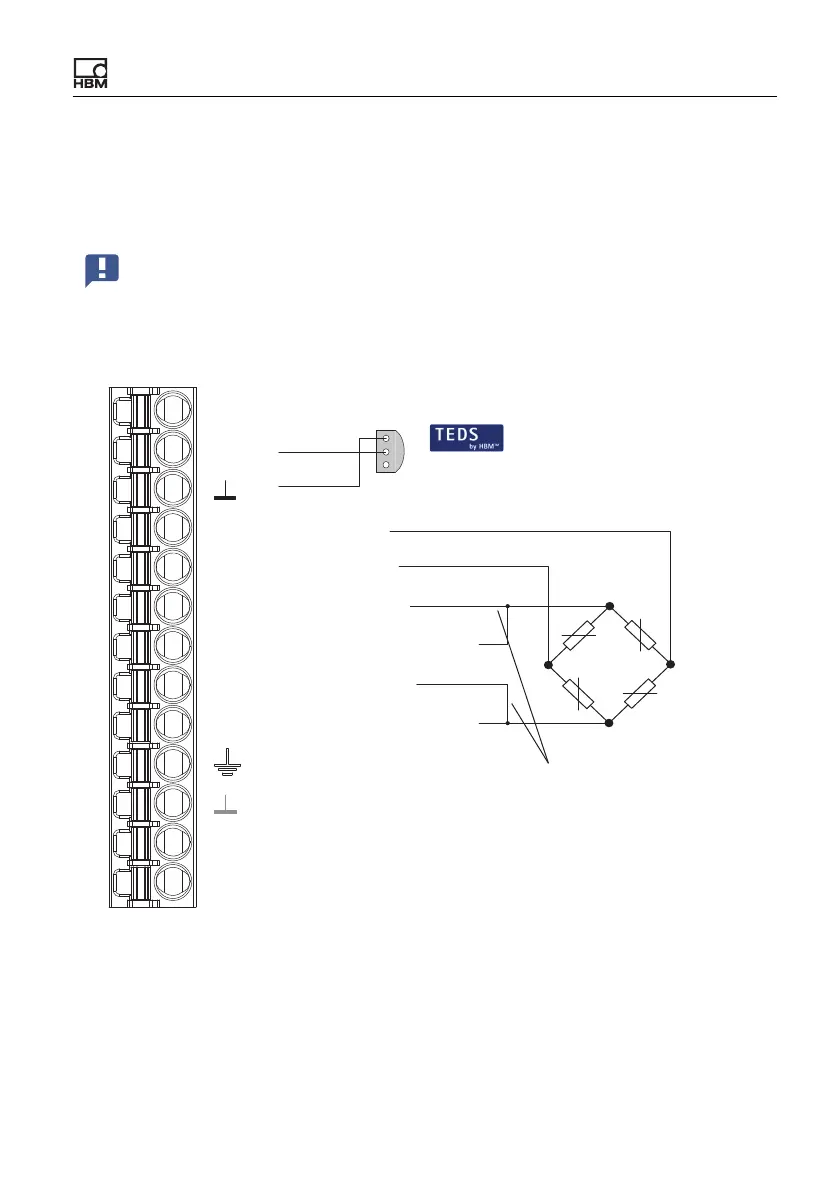

Abb. 15: Steckklemme X4, Anschlussbelegung in 4-Leiter-Schaltung; bei Halb-
brücke entfällt Anschluss 4, TEDS optional
Wichtig: Bei einem Anschluss in 4-Leiter-Schaltung müssen Sie die
Eingänge der Fühlerleitungen über Kurzschlussbrücken mit den
Speisespannungsausgängen verbinden, sonst ist der Messwert im-
mer ungültig.
3
2
14
rt
ws
sw
bl
Pt100
TEDS
Kabeladerfarben (HBM-Aufnehmer):
bl = blau; gn = grün; gr = grau;
rt = rot; sw = schwarz; ws = weiß;
Steckklemme X4, Aufnehmeranschluss
Rückführbrücken für 4-Leiter-Technik
1
2'
3
3'
2
I
U
AI
S
4
Messsignal +
Fühlerleitung -
Brückenspeisespannung +
Fühlerleitung +
Brückenspeisespannung -
Kabelschirm
Messsignal -
1-Wire-TEDS
1
2
