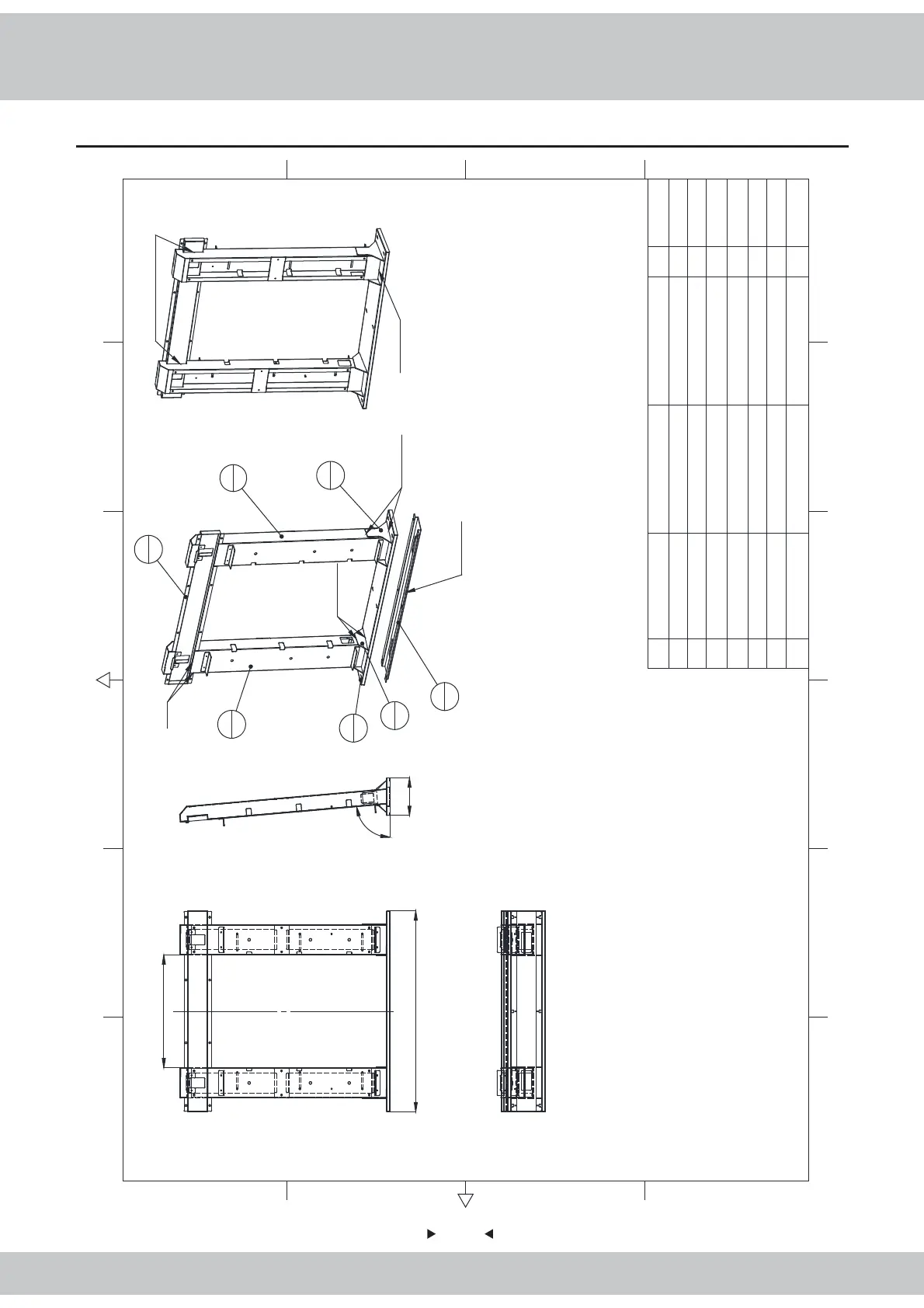

6.8 Display supportingg frame
98
98
450
800
85°
150
3
1
2
1
5
2
内外两侧沿边段焊
沿边段焊
12
6
43
5
3
65
421
A
B
C
D
C
D
B
A
7 HXK-0000A01-07
支撑架底座加强钣金
SPCC-1.5T 1
6 HXK-0000A01-06
支持架加强钣金二
SPCC-3.0T 2
5 HXK-0000A01-05
支撑架加强钣金一
SPCC-3.0T 2
4 HXK-0000A01-04
灯箱固定钣金
1
3 HXK-0000A01-03
支撑架右侧焊件
1
2 HXK-0000A01-02
支撑架左侧焊件
1
1 HXK-0000A01-01
支撑架底座
SPCC-1.5T 1
序号
图 号
名 称 材料/规格 数量
备注
6
2
1 1
7
1
满焊打磨
沿边段焊
段焊
4
1
满焊打磨
