IGS WAHLAP TECH OverTake - Control Panel Assembly (English Version - Digital Buttons)

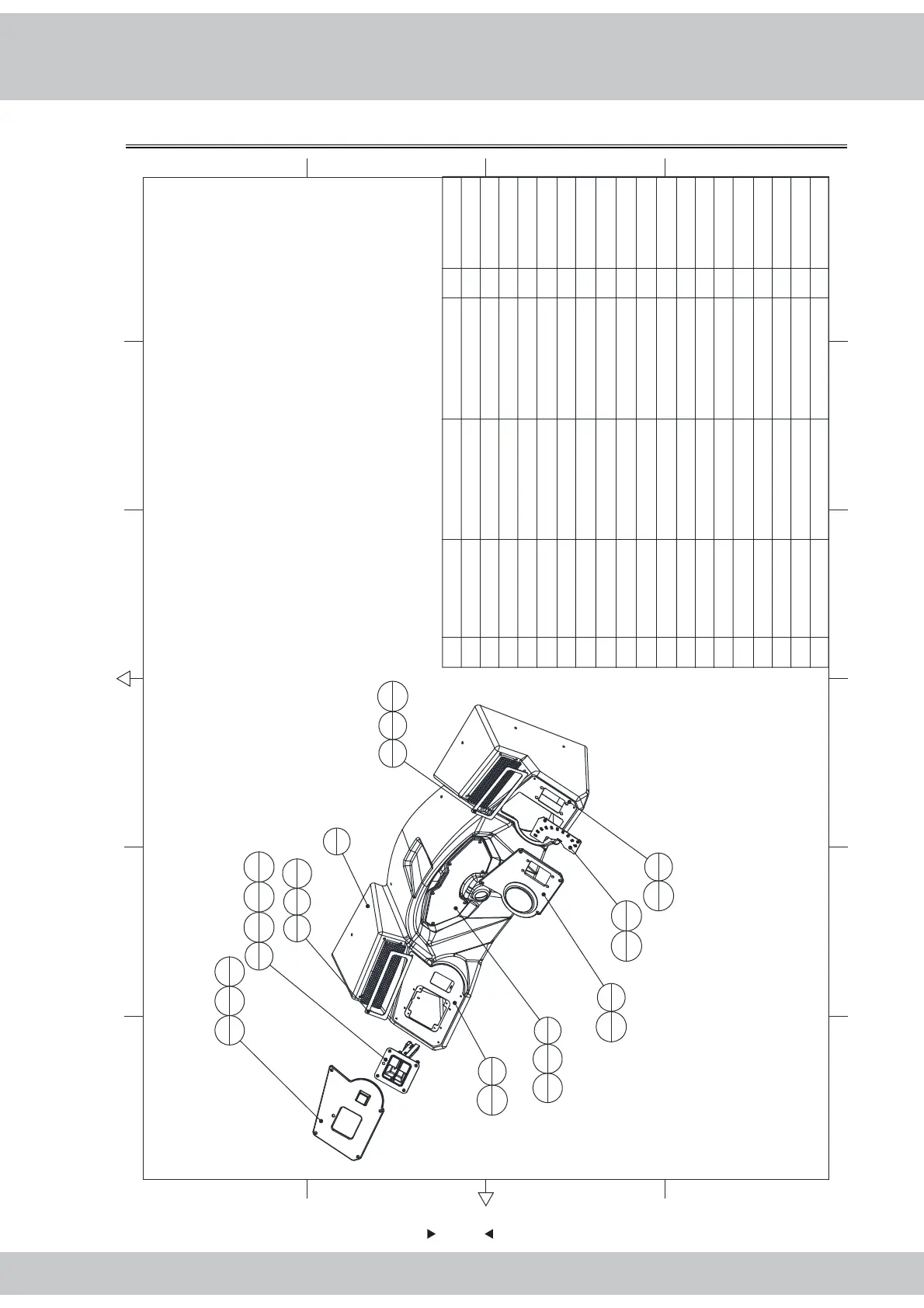

6.3.11 Control panel assembly (English version - digital buttons)
73
73
19
内六角大扁头螺丝
M4*12（镀黑）
8
18
十字圆头三组合螺丝
M3*8（镀铬）
2
17
十字沉头螺丝
M3*10（镀黑）
4
16
内六角大扁头螺丝
M4*16（镀黑）
6
15
六角法兰面螺母
M4（镀彩）
26
14
开始按键
决安∮100-DOME-CW凸圆 白色
1
13
按键灯板
GK-514-011 1
12
视角切换按键
决安 蓝色BLC-DP-BK-E-CB
1
11
读卡器
GRT-288-(HL2)I-2EH-BN
1
10 HXK-P0008
读卡器压克力
PMMA-5.0T 1 HXK-0110D04
9 HXK-P0009
排档压克力
PMMA-5.0T 1 HXK-0110D02
8 HXK-P0010
仪表板压克力
PMMA-5.0T 1 HXK-0110D01
7 HXK-0110A07
开始按键固定钣金
SPCC-1.5T 1
6 HXK-0110A05
控台左侧定位板
1
5 HXK-0110A04
读卡器定位板
SPCC-1.5T 1
4 HXK-0110A03
控台左喇叭网盖板
SPCC-2.0T 1
与HXK-0110A02对称
3 HXK-0110A02
控台右喇叭网盖板
SPCC-2.0T 1
2 HXK-0110A01
控台喇叭网 网板-0.8T
2
1 HXK-0110C01
控台前盖
ABS-4.0T 1
序号
图 号
名 称
材料/规格
数量 备注
3
1
8
1
1 1
4
1
7 1
13
1
9
1
6
1
5
1
2
1
2 2
14
1
18
2
16
6
10
1
12
1
19
4
15
4
15
4
15
4
15
4
15
4
17
4
15
4
11
1
