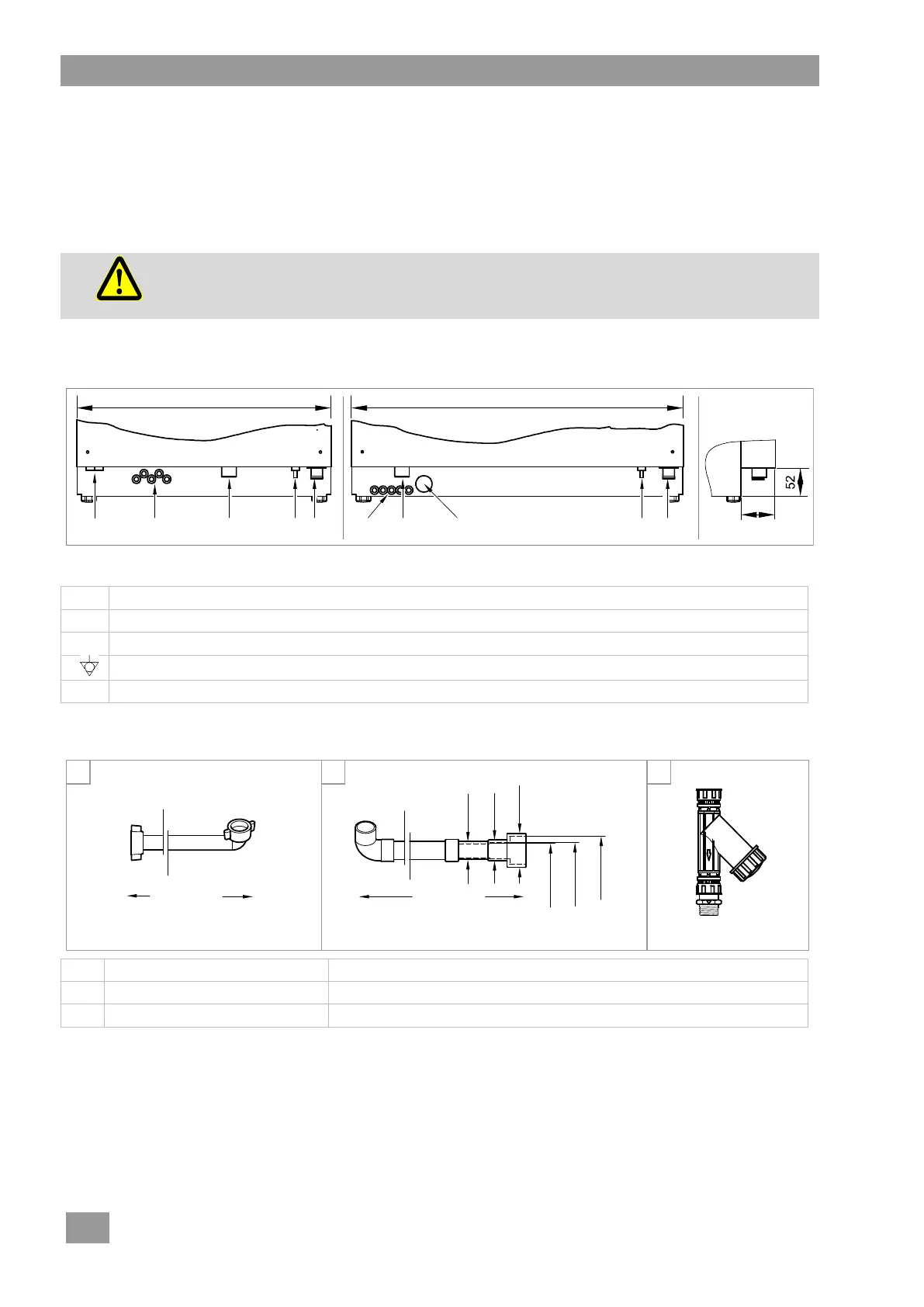

Installer la machine
116
15 Installer la machine
Le lieu d’installation doit être à l’abri du gel pour éviter que les conduites d’eau ne gèlent.
 Alignez la machine horizontalement à l’aide d’un niveau à bulle.
 Corriger les inégalités au sol à l’aide des pieds réglables de la machine.
16 Raccorder la machine
Avertissement
La machine et les appareils annexes doivent être raccordés par un spécialiste agréé con-
formément aux normes et régulations locales en vigueur.
16.1 Position des raccordements sur la machine
PTD 701
PTD 702, PTD 703, PTD 704
Vue de derrière
Vue de droite
EZ
Entrée pour le câble d'alimentation
DOS
Introduction des tuyaux (détergent/liquide de rinçage) et câbles
TWw
Raccordement de l’eau claire (G ¾ po, mâle)
P
Raccordement du système de liaison équipotentielle du site
A
Raccord eaux usées ; pompe de vidange intégrée
16.2 Accessoires
1
tuyau d’alimentation flexible
raccorder au point TWw
2
flexible d'écoulement
raccorder au point A
3
Collecteur d’impuretés
entre la vanne d'arrivée d'eau et le tuyau d'alimentation
62
PTWwEZ DOS A
460
TWwDOS EZ P A
600
G 3/4" G 3/4"
G 3/4"
1500 mm 1500 mm
Ø 24 Ø 28
Ø 46
Ø 18,5 Ø 22,2
Ø 39,7
G 3/4"
1 2 3
