Miele PTD 701 - Elektrischer Anschluss

Externe Dosiergeräte
38
17.2 Elektrischer Anschluss
Vorsicht
Beim Anschluss eines externen Dosiergerätes an der Steuerplatine darf kein Kurzschluss ent-
stehen. Durch einen Kurzschluss kann die Steuerplatine zerstört werden.
Nur externe Dosiergeräte mit eigener Absicherung anschließen.
WICHTIG maximale Stromentnahme an der Übergabeleiste: 0,5 A.

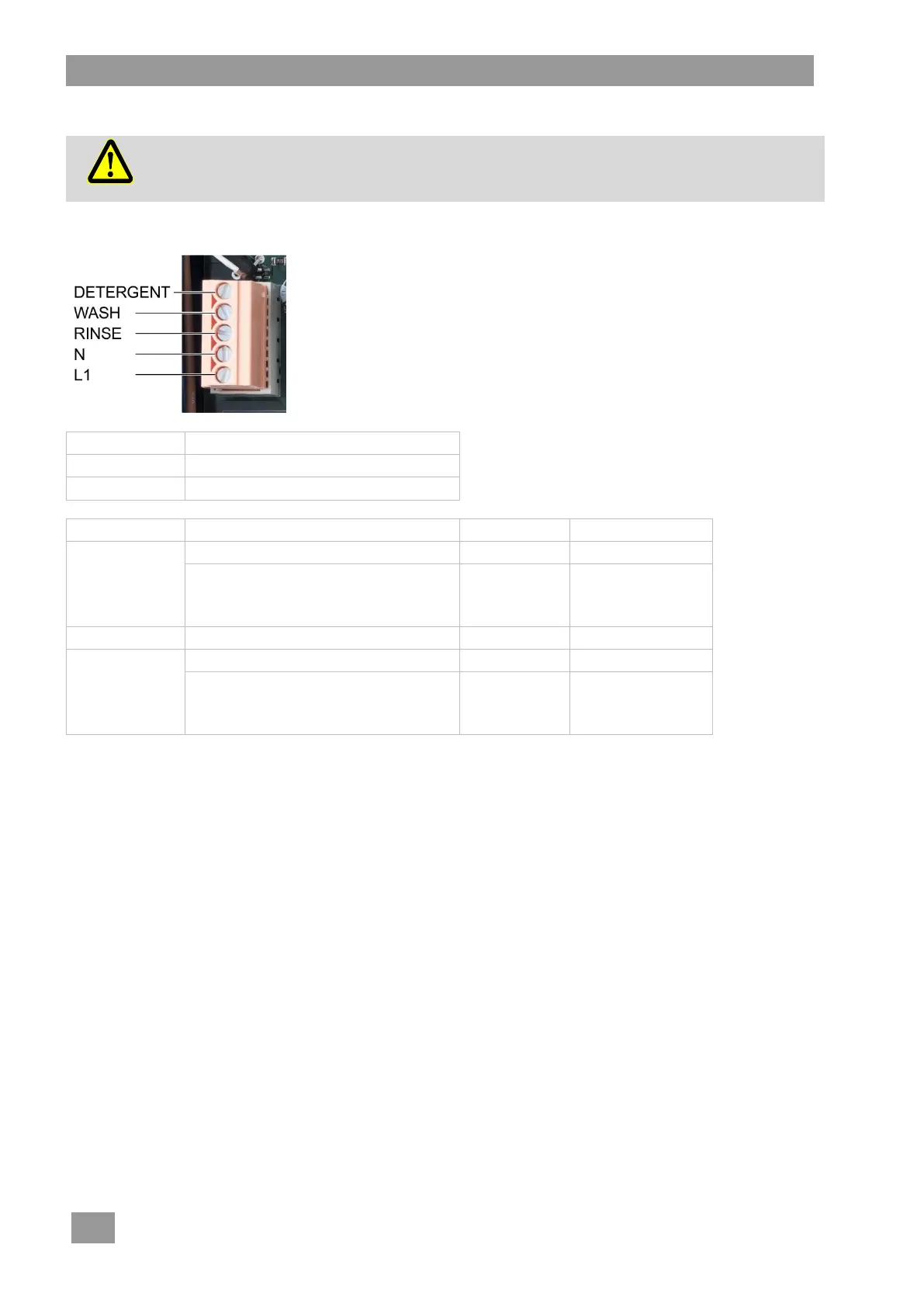

 Externe Dosiergeräte am 5-poligen Stecker anschließen.
 Übergabeleiste programmieren ( 17.3).
Klemme
Signalbezeichnung
N
Neutralleiter / Phase 2
L1
Phase 1 / Dauerspannung
Klemme
Spannung liegt an
Bedingung
Einschränkung
DETERGENT
Während Maschine füllt
a), b)
Parallel zum Magnetventil (O7)
 Während Maschine füllt
 Während der Nachspülung
a)
c)
WASH
Parallel zur Spülpumpe
a)
c), d), e)
RINSE
Parallel zur Nachspülpumpe (O12)
a)
c), d), e)
Parallel zum Magnetventil (O7)
 Während Maschine füllt
 Während der Nachspülung
a)
c)
a) Haube / Tür geschlossen
b) Mindestwasserstand im Tank
c) nicht im Selbstreinigungsprogramm
d) nicht während die Maschine gefüllt wird
e) nicht im Entkalkungs- und Grundreinigungsprogramm
