Miele PTD 701 - Plan de Instalare; Racordul de Apă

Conectarea mașinii
327

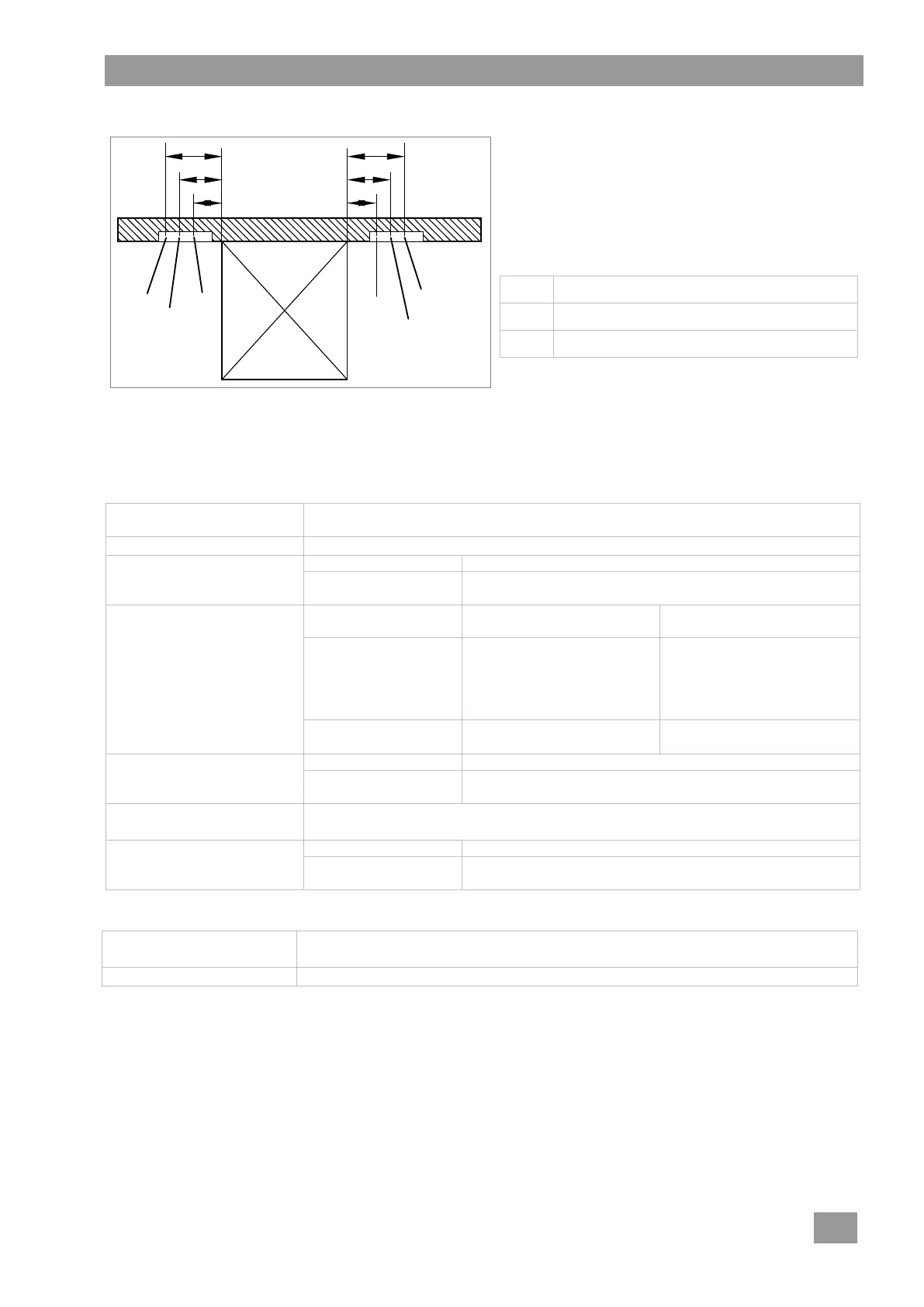

16.3 Plan de instalare
IMPORTANT
A se prevedea locurile de conectare în stânga
sau în dreapta lângă mașină.
Stabiliți dimensiunile exacte ținând cont de condi-
țiile de la fața locului.
EZ
Conexiunea electrică
A
Racordul furtunului de evacuare a apei
TWw
Racordul de apă de rețea
16.4 Racordul de apă
Siguranța tehnică în ceea ce privește racordul apei este asigurată conform DIN EN 61770. Mașina poate fi
conectată la conducta de apă proaspătă fără a se introduce un alt dispozitiv de siguranță pe circuit.
Racordul de apă de rețea (filet exterior G ¾“)
Poziție
cca. 400 mm deasupra pardoselii finite
lângă mașină
Calitatea apei
Apa de la rețea trebuie să aibă calitatea apei potabile din punct de vedere microbiologic
Temperatura apei de ad-
misie
Standard
max. 60 °C
PTD 701 AE RO,
PTD 702 AE RO
max. 35 °C
Duritatea apei
Mașină fără
dedurizator încorporat
Mașină
cu dedurizator încorporat
Standard
 3 °dH (3,8 °e /
5,34 °TH / 0,54 mmol/l)
Recomandare pentru ca pe
mașina să nu se depună cal-
car.
 31 °dH (37,6 °e /
53,4 °TH / 5,35 mmol/l)
PTD 701 AE RO,
PTD 702 AE RO
 35 °dH (43,9 °e; 62,3 °TH;
6,3 mmol/l)
—
Presiunea de curgere mi-
nimă
Standard
100 kPa (1,0 bar)
PTD 701 AE RO,
PTD 702 AE RO
140 kPa (1,4 bar)
Presiune maximă de intra-
re (presiune de stagnare)
600 kPa (6,0 bar)
Debit
Standard
cel puțin 4 l/min
PTD 701 AE RO,
PTD 702 AE RO
cel puțin 4 l/min
Racordul furtunului de evacuare a apei
Poziție
max. 600 mm deasupra pardoselii finite
lângă mașină
Versiunea
Sifon existent
TWw
EZ
100*
A
200*
300*
TWw
EZ
A
100*
200*
300*
