Postavljanje perilice
410
15 Postavljanje perilice
Mjesto postavljanja treba biti zaštićeno od mraza kako se vodovodni sustavi ne bi smrznuli.
 Okomito poravnajte perilicu pomoću libele.
 Kompenzirajte neravnine na podu pomoću podesivih nogica perilice.
16 Priključak perilice
Upozorenje
Perilicu i pripadajuće dodatne uređaje mora priključiti ovlašteni električar u skladu s važećim
lokalnim normama i propisima.

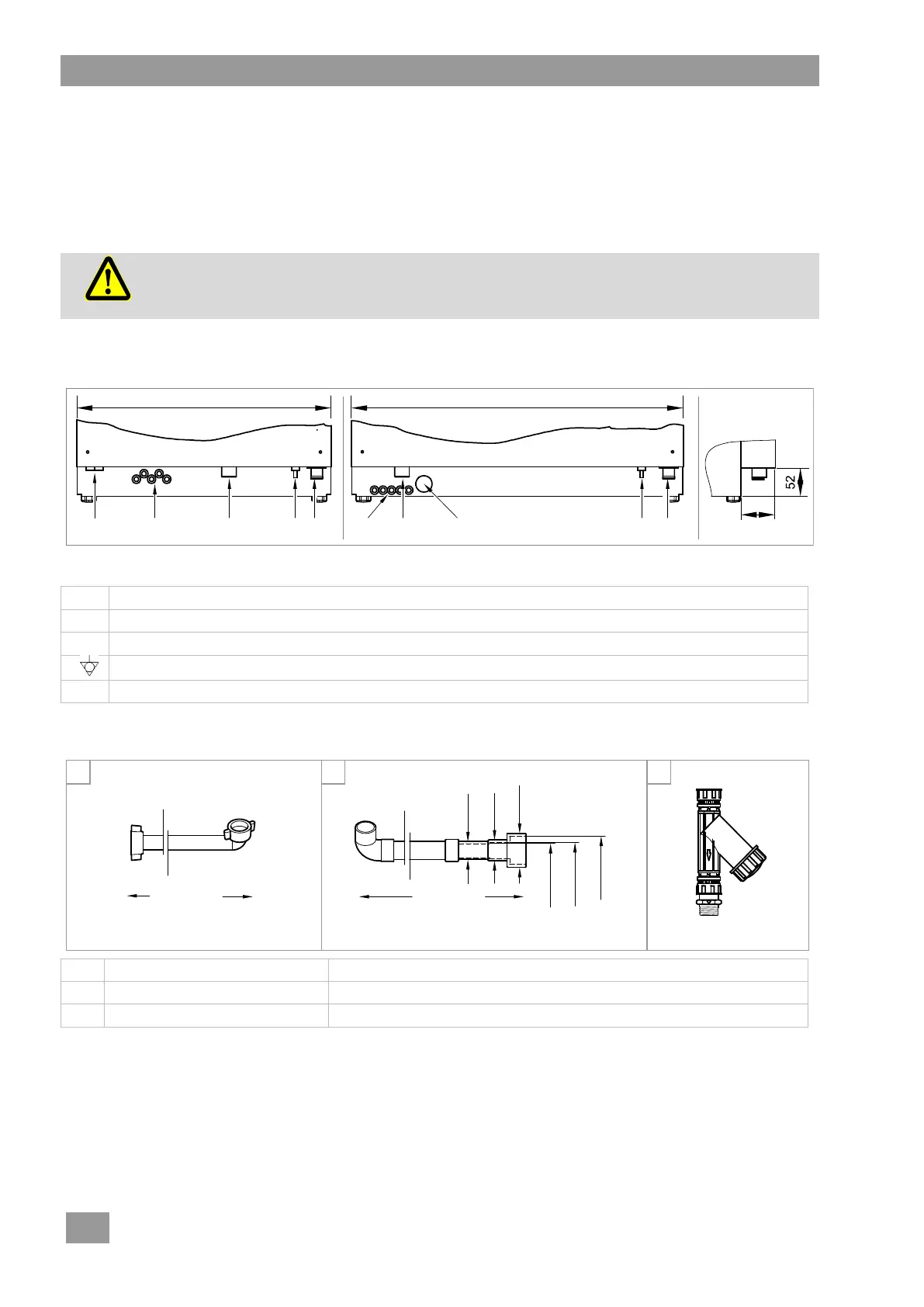

16.1 Položaj priključaka na perilici
PTD 701
PTD 702, PTD 703, PTD 704
Pogled straga
Pogled zdesna
EZ
Uvodnica mrežnog voda
DOS
Uvodnica crijeva (sredstvo za pranje / sredstvo za ispiranje) i kabel
TWw
Priključak svježe vode (G ¾“, vanjski navoj)
P
Priključak za sustav izjednačavanja potencijala na mjestu ugradnje
A
Priključak na odvod vode; ugrađena odvodna pumpa
16.2 Pribor
1
Fleksibilno dovodno crijevo
priključite na točku TWw
2
Fleksibilna odvodna crijevo
priključite na točku A
3
Filtar za prljavštinu
ugradite između ventila za dovod vode i dovodne cijevi
62
PTWwEZ DOS A
460
TWwDOS EZ P A
600
G 3/4" G 3/4"
G 3/4"
1500 mm 1500 mm
Ø 24 Ø 28
Ø 46
Ø 18,5 Ø 22,2
Ø 39,7
G 3/4"
1 2 3
