Postavitev stroja
368
15 Postavitev stroja
Mesto postavitve mora biti zaščiteno pred zmrzaljo, da sistemi za vodo ne zmrznejo.
 Stroj izravnajte vodoravno z vodno tehtnico.
 Neravna tla izravnajte z nastavljivimi nogami stroja.
16 Priklop stroja
Opozorilo
Stroj in pripadajoče dodatne naprave mora priključiti strokovno podjetje na način, ki je skladen s
krajevno veljavnimi standardi in predpisi.

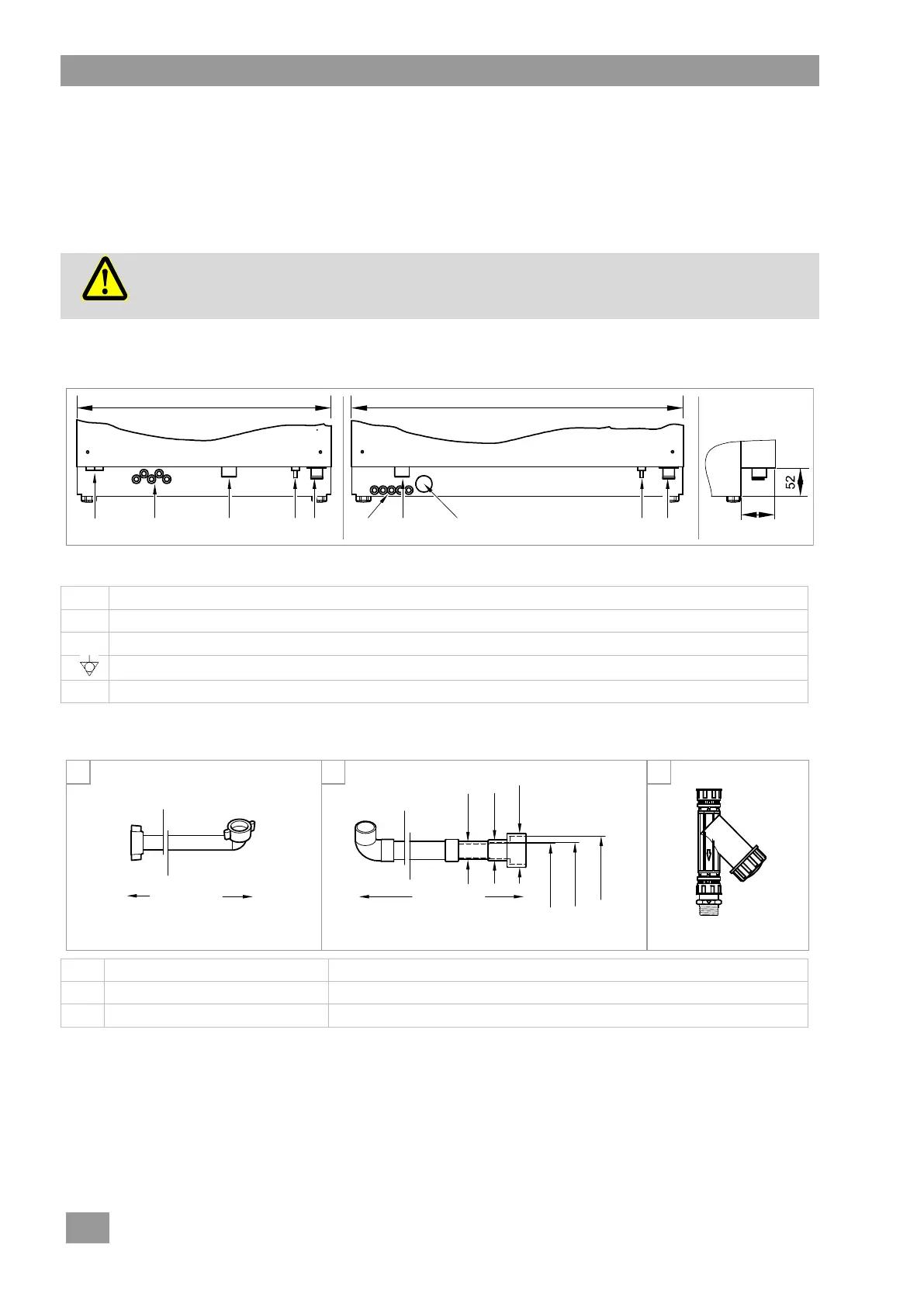

16.1 Položaj priključkov na stroju
PTD 701
PTD 702, PTD 703, PTD 704
Pogled od zadaj
Pogled z desne
EZ
Uvodnica za omrežni priključni kabel
DOS
Uvodnica za cevi (pomivalno/izpiralno sredstvo) in kabel
TWw
Priključek sveže vode (G ¾", zunanji navoj)
P
Priključek za sistem izenačitve potenciala na mestu postavitve
A
Priključek za odtok vode; odtočna črpalka je vgrajena
16.2 Oprema
1
Gibljiva priključna cev
priključite jo na točko TWw
2
Gibljiva odtočna cev
priključite jo na točko A
3
Filter vode
vgradite ga med dovod vode in priključno cevjo
62
PTWwEZ DOS A
460
TWwDOS EZ P A
600
G 3/4" G 3/4"
G 3/4"
1500 mm 1500 mm
Ø 24 Ø 28
Ø 46
Ø 18,5 Ø 22,2
Ø 39,7
G 3/4"
1 2 3
