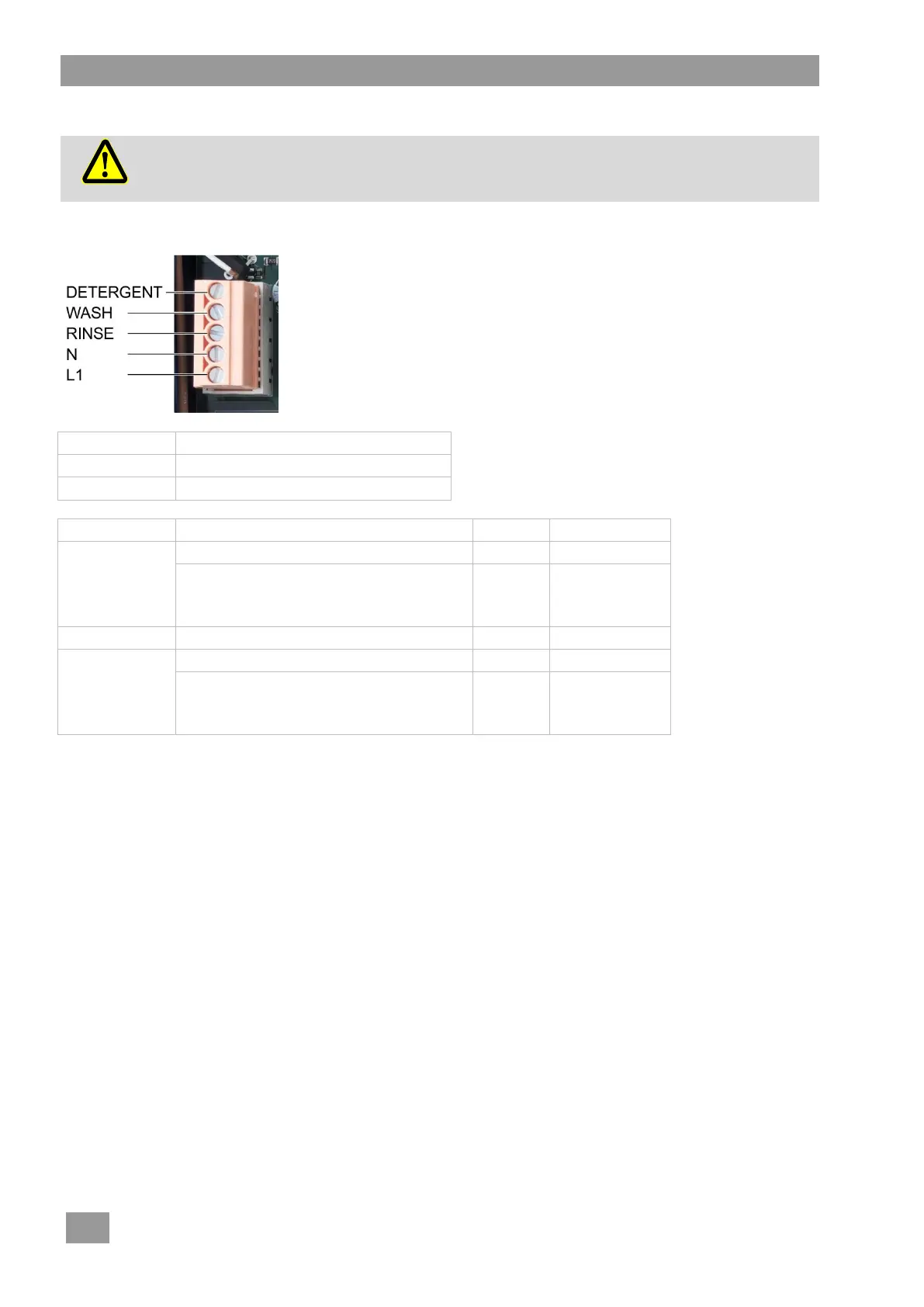

17.2 Električni priključak
Oprez
Prilikom priključka vanjske pumpe za doziranje na upravljačkoj ploči ne smije doći do kratkog
spoja. Kratki spoj može uništiti upravljačku ploču.
Priključujte samo vanjske pumpe za doziranje s vlastitim osiguračem.
VAŽNO maksimalno uzimanje struje na rednoj stezaljki: 0,5 A
 Vanjske pumpe za doziranje priključite na 5-polni utikač.
 Programirajte rednu stezaljku ( 17.3).
Stezaljka
Oznaka signala
N
Neutralni vodič / faza 2
L1
Faza 1 / trajni napon
Stezaljka
Postoji napon
Uvjet
Ograničenje
DETERGENT
Dok se perilica puni
a), b)
Paralelno uz magnetni ventil (O7)
 Dok se perilica puni
 Tijekom ispiranja
a)
c)
WASH
Paralelno uz pumpu pranja
a)
c), d), e)
RINSE
Paralelno uz pumpu za ispiranje (O12)
a)
c), d), e)
Paralelno uz magnetni ventil (O7)
 Dok se perilica puni
 Tijekom ispiranja
a)
c)
a) poklopac/vrata zatvorena
b) minimalna razina vode u spremniku
c) ne u programu samočišćenja
d) ne tijekom punjenja perilice
e) ne u programu za uklanjanje kamenca i programu temeljitog čišćenja
