Připojení stroje
285

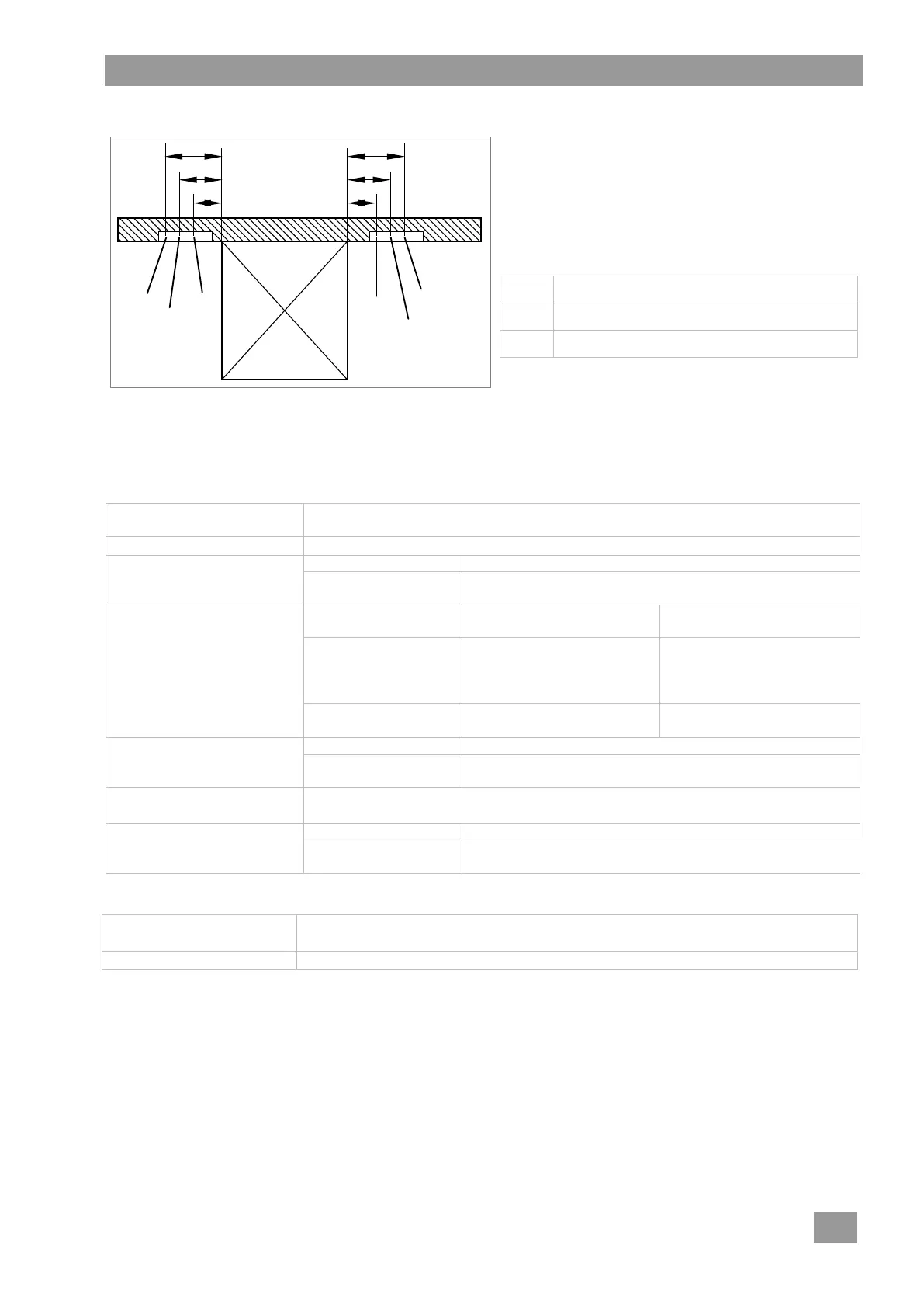

16.3 Instalační plán
DŮLEŽITÉ
Zajistěte připravení přípojek vlevo nebo vpravo
vedle stroje.
Přesné rozměry stanovte s ohledem na místní
podmínky.
EZ
Elektrická přípojka
A
Připojení odpadu
TWw
Přípojka čerstvé vody
16.4 Přípojka vody
Bezpečnost je zajištěna v souladu s normou DIN EN 61770. Stroj lze napojit na vedení čerstvé vody bez
nutnosti propojení s dalším bezpečnostním zařízením.
Přípojka čerstvé vody (G ¾", vnější závit)
Poloha
cca 400 mm nad hotovou podlahou
vedle stroje
Kvalita vody
Čerstvá voda musí mít z mikrobiologického hlediska kvalitu pitné vody
Teplota přívodní vody
Standard
max. 60 °C
PTD 701 AE RO,
PTD 702 AE RO
max. 35 °C
Tvrdost vody
Stroje bez
zabudovaného změkčovače
Stroje se
zabudovaným změkčovačem
Standard
 3 °dH (3,8 °e /
5,34°TH / 0,54 mmol/l)
Doporučení, aby se stroj ne-
zanesl vodním kamenem.
 31 °dH (37,6 °e /
53,4°TH / 5,35 mmol/l)
PTD 701 AE RO,
PTD 702 AE RO
 35 °dH (43,9 °e; 62,3 °TH;
6,3 mmol/l)
—
Minimální dynamický tlak
Standard
100 kPa (1,0 bar)
PTD 701 AE RO,
PTD 702 AE RO
140 kPa (1,4 bar)
Maximální vstupní tlak
(statický tlak)
600 kPa (6,0 bar)
Průtokové množství
Standard
min. 4 l/min
PTD 701 AE RO,
PTD 702 AE RO
min. 4 l/min
Připojení odpadu
Poloha
max. 600 mm nad hotovou podlahou
vedle stroje
Provedení
Sifon zajistí stavba
TWw
EZ
100*
A
200*
300*
TWw
EZ
A
100*
200*
300*
