Raccorder la machine
117

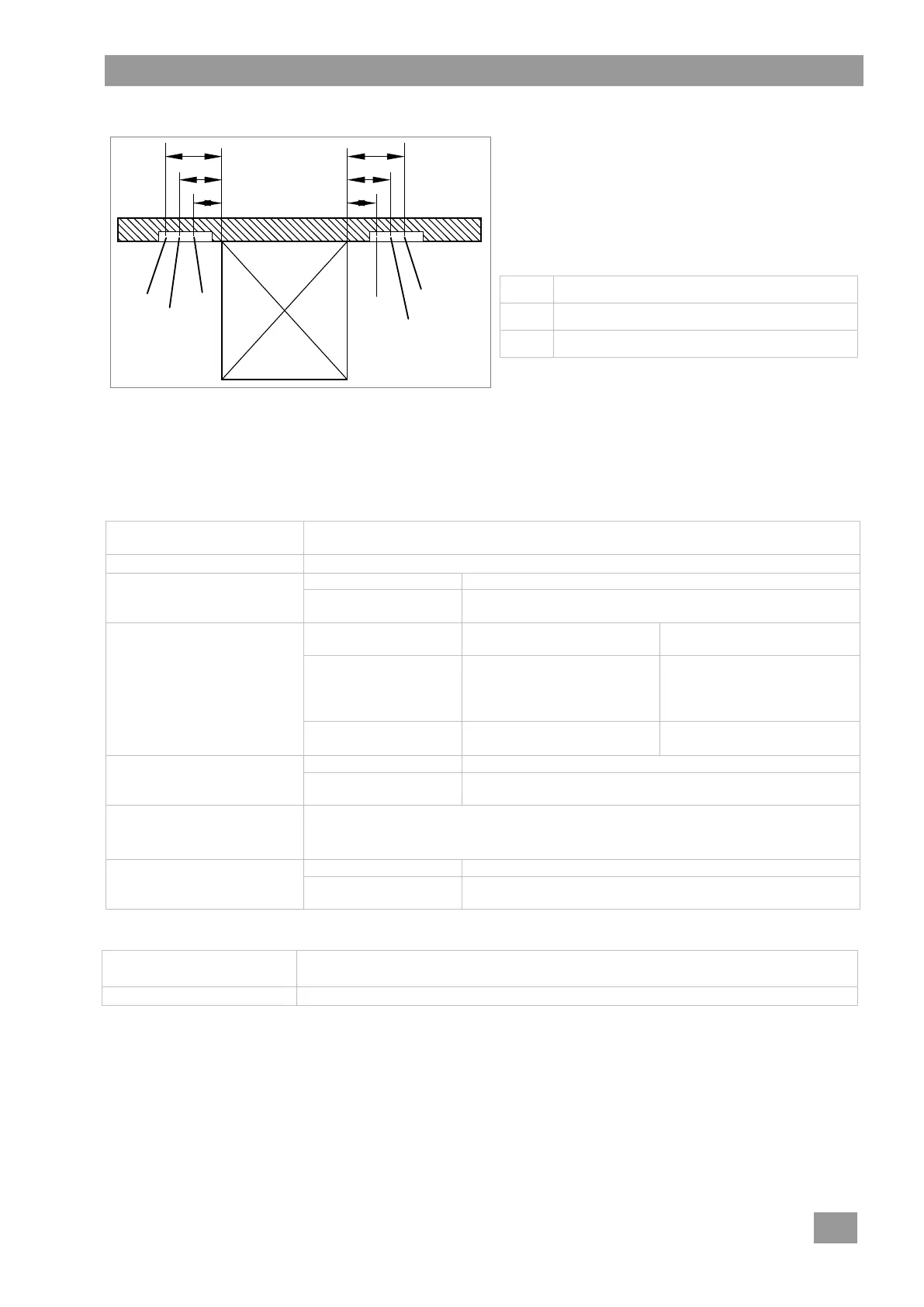

16.3 Schéma d’installation
IMPORTANT
Prévoir le raccordement à gauche ou à droite de
la machine.
Déterminer les dimensions exactes en tenant
compte de la situation locale.
EZ
Raccordement électrique
A
Raccord eaux usées
TWw
Alimentation en eau claire
16.4 Arrivée d’eau
La sécurité technique relative à l’eau a été réalisée conformément à la norme DIN EN 61770. Cela signifie
que la machine peut être raccordée à la conduite d’eau claire sans l’intermédiaire d’un autre dispositif de
sécurité.
Raccordement de l’eau claire (G ¾ po, filetage extérieur)
Poste
env. 400 mm au-dessus du plancher terminé
à côté de la machine
Qualité de l’eau
L'eau claire doit avoir la qualité d'une eau potable d'un point de vue microbiologique
Température de l'eau
d'alimentation
Standard
max. 60 °C
PTD 701 AE RO,
PTD 702 AE RO
max. 35 °C
Dureté de l’eau
Machines sans
adoucisseur intégré
Machines avec
adoucisseur intégré
Standard
 3 °dH (3,8 °e /
5,34°TH / 0,54 mmol/l)
Recommandation pour éviter
que la machine ne s'entartre.
 31 °dH (37,6 °e /
53,4°TH / 5,35 mmol/l)
PTD 701 AE RO,
PTD 702 AE RO
 35 °dH (43,9 °e ; 62,3 °TH ;
6,3 mmol/l)
—
Pression d'écoulement
minimale
Standard
100 kPa (1,0 bar)
PTD 701 AE RO,
PTD 702 AE RO
140 kPa (1,4 bar)
Pression d'alimentation
maximale (pression d'ac-
cumulation)
600 kPa (6,0 bars)
Débit
Standard
min. 4 l/min
PTD 701 AE RO,
PTD 702 AE RO
min. 4 l/min
Raccord eaux usées
Poste
max. 600 mm au-dessus du plancher terminé
à côté de la machine
Version
Siphon installé sur le site
TWw
EZ
100*
A
200*
300*
TWw
EZ
A
100*
200*
300*
