Miele PTD 701 - Allacciamento Elettrico

Dosatori esterni
164
17.2 Allacciamento elettrico
Cautela
Durante il collegamento di un dosatore esterno alla scheda di controllo, evitare assolutamente
un corto circuito. Un cortocircuito può distruggere la scheda di controllo.
Collegare esclusivamente dosatori esterni dotati di una propria protezione.
IMPORTANTE Consumo di corrente massimo sulla barra di trasferimento: 0,5 A.

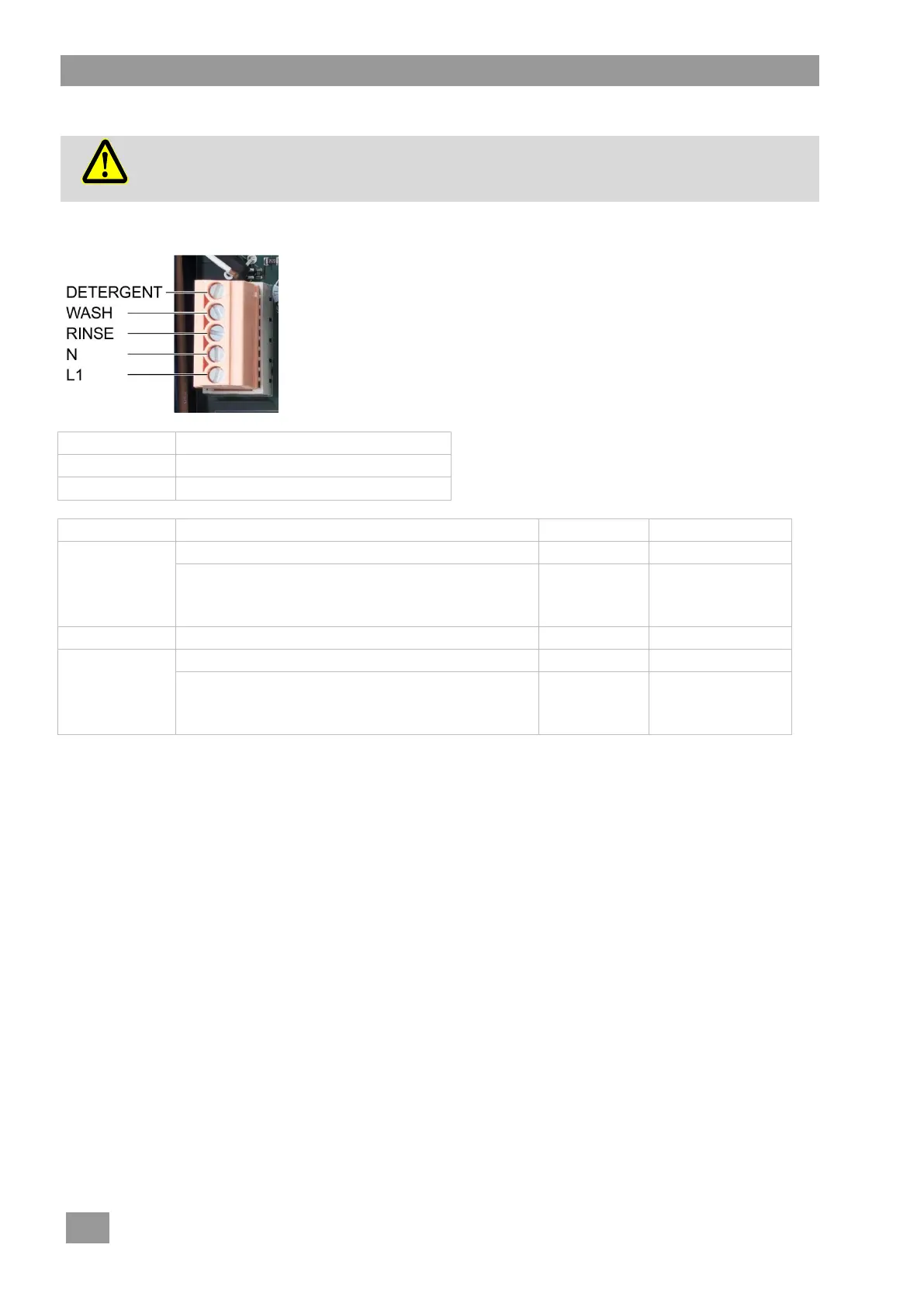

 Collegare i dosatori esterni al connettore a 5 poli.
 Programmare la barra di trasferimento ( 17.3).
Terminale
Denominazione del segnale
N
Conduttore di neutro / fase 2
L1
Fase 1 / tensione continua
Terminale
Tensione presente
Condizione
Limitazione
DETERGENT
Mentre la macchina si riempie
a), b)
Parallelamente alla valvola elettromagnetica (O7)
 Mentre la macchina si riempie
 Durante il risciacquo
a)
c)
WASH
Parallelamente alla pompa di lavaggio
a)
c), d), e)
RINSE
Parallelamente alla pompa di risciacquo (O12)
a)
c), d), e)
Parallelamente alla valvola elettromagnetica (O7)
 Mentre la macchina si riempie
 Durante il risciacquo
a)
c)
a) Capote / sportello chiusi
b) Livello minimo di acqua nella vasca
c) Non nel programma di autopulizia
d) Non durante il riempimento della macchina
e) Non nel programma di lavaggio intenso e di decalcificazione
