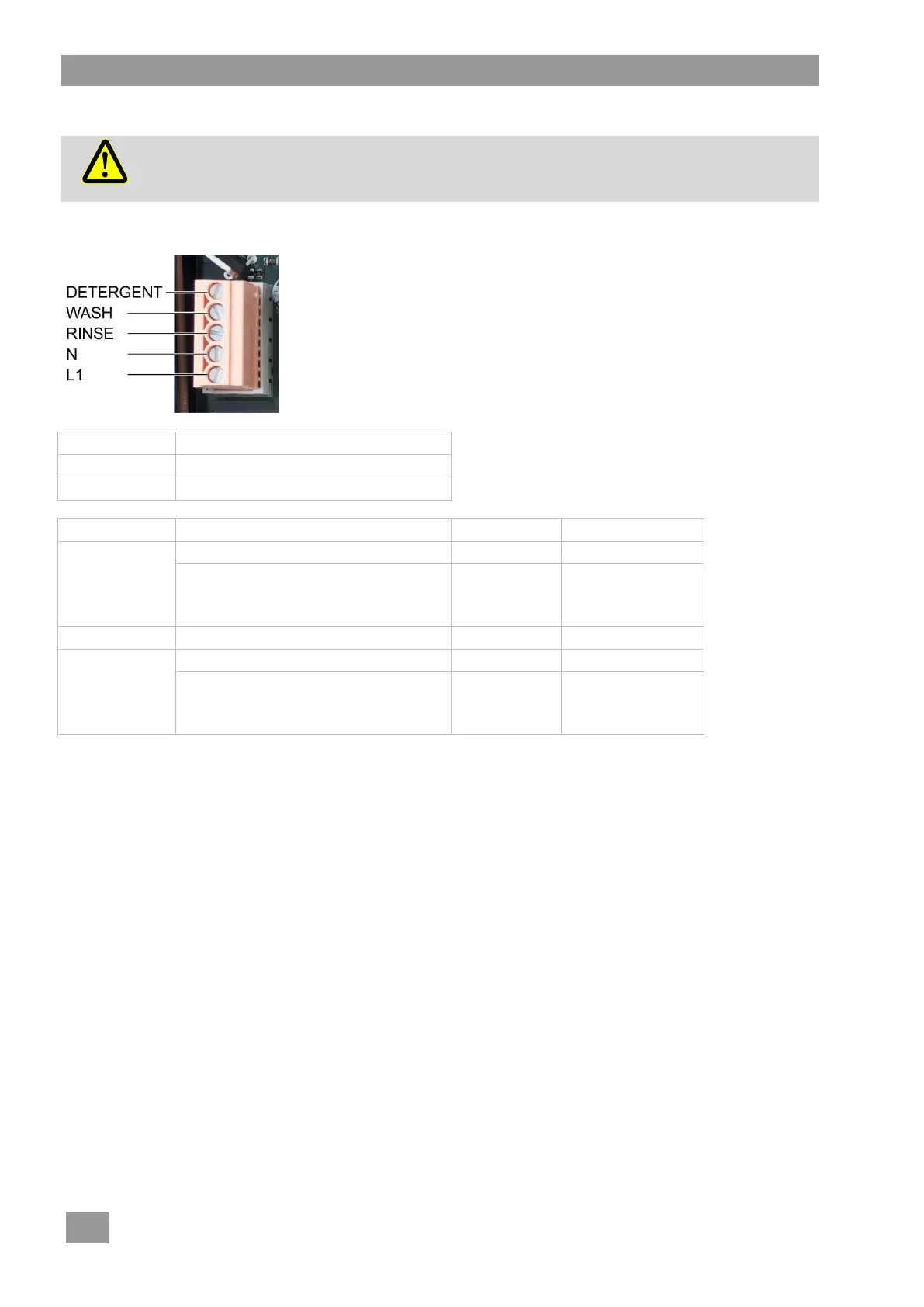

17.2 Conexiune electrică
Atenție
La conectarea unui dozator extern, nu are voie să se producă niciun scurtcircuit la plăcuța de
comandă. Un scurtcircuit poate distruge plăcuța de comandă.
Conectați numai dozatoare externe cu siguranță proprie.
IMPORTANT curent maxim absorbit la regleta de transfer: 0,5 A.
 Conectați dozatorul extern la ștecărul cu 5 pini.
 Programați regleta de transfer ( 17.3).
Bornă
Denumirea semnalului
N
Conductor de nul/faza 2
L1
Faza 1/tensiune de durată
Bornă
Sub tensiune
Condiție
Restricție
DETERGENT
În timpul umplerii mașinii
a), b)
În paralel cu electrovalva (O7)
 În timpul umplerii mașinii
 În timpul clătirii
a)
c)
WASH
În paralel cu pompa de spălare
a)
c), d), e)
RINSE
În paralel cu pompa de clătire (O12)
a)
c), d), e)
În paralel cu electrovalva (O7)
 În timpul umplerii mașinii
 În timpul clătirii
a)
c)
a) capotă/ușă închisă
b) nivel minim de apă în rezervor
c) nu se află în programul de autocurățare
d) nu în timpul umplerii mașinii
e) nu în cadrul programului de îndepărtare a calcarului și curățare generală
