Miele PTD 701 - Raccordement Électrique

Doseurs externes
122
17.2 Raccordement électrique
Prudence
En cas de raccordement d'un doseur externe à la carte de commande, aucun court-circuit ne
doit avoir lieu. Un court-circuit peut entraîner des dommages sur la carte de commande.
Brancher seulement des doseurs externes avec leur propre protection par fusibles.
IMPORTANT Consommation de courant maximale au niveau du bornier de transfert : 0,5 A.

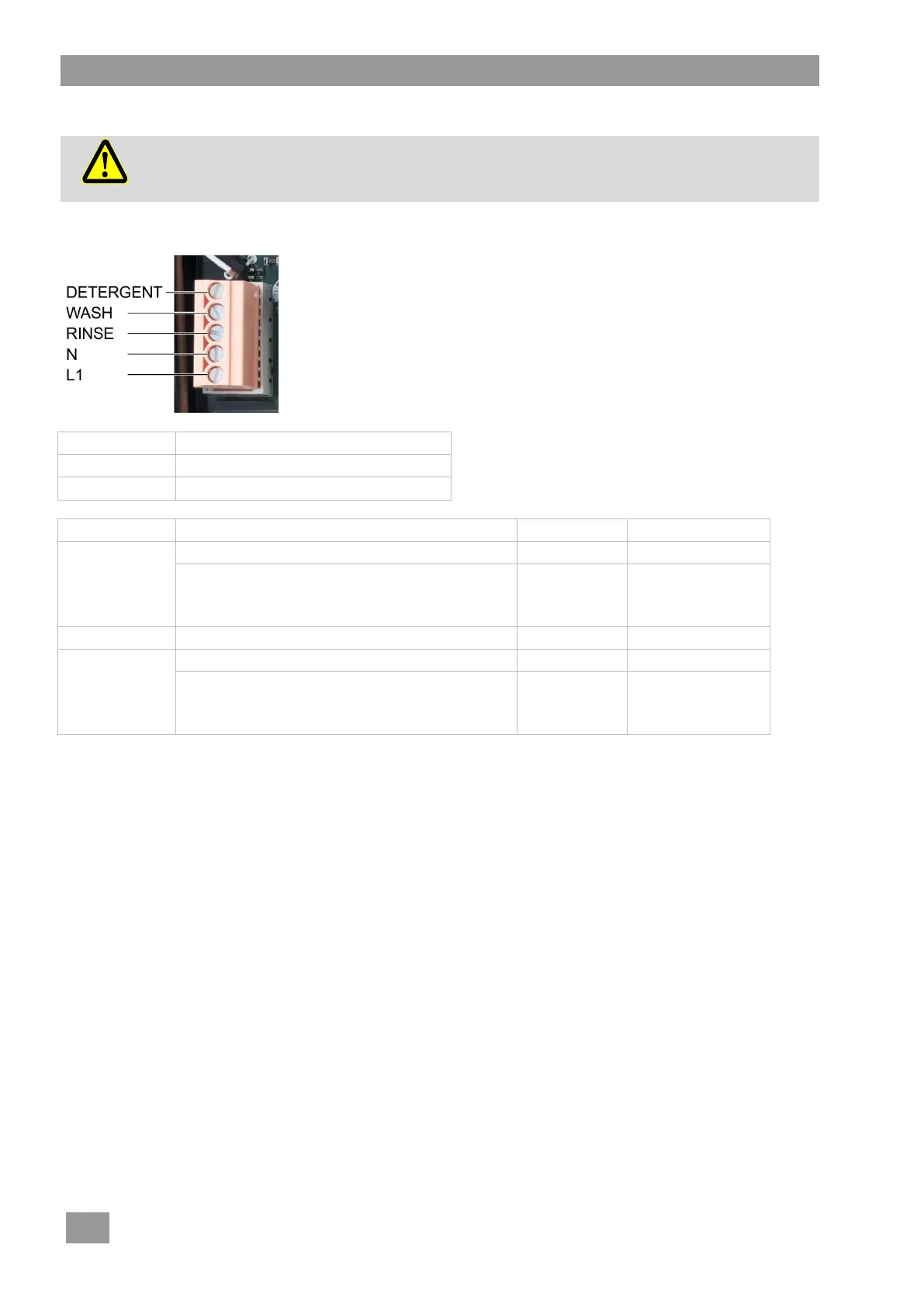

 Raccorder les doseurs externes au connecteur à 5 broches.
 Programmer le bornier de transfert ( 17.3).
Borne
Désignation du signal
N
Neutre / Phase 2
L1
Phase 1 / Tension permanente
Borne
Sous tension
Condition
Restriction
DETERGENT
Pendant le remplissage de la machine
a), b)
Parallèlement à l'électrovanne (O7)
 Pendant le remplissage de la machine
 Pendant le rinçage
a)
c)
WASH
En parallèle avec la pompe de lavage
a)
c), d), e)
RINSE
En parallèle avec la pompe de rinçage (O12)
a)
c), d), e)
Parallèlement à l'électrovanne (O7)
 Pendant le remplissage de la machine
 Pendant le rinçage
a)
c)
a) capot/porte fermé(e)
b) niveau minimal d'eau dans la cuve
c) pas pendant le programme d'assistance au nettoyage
d) pas pendant que la machine se remplit
e) pas dans le programme de détartrage et de nettoyage de base
