Miele PTD 701 - Elektrická Přípojka

Externí dávkovače
290
17.2 Elektrická přípojka
Pozor
Při připojení externího dávkovače na řídicí desku nesmí dojít ke zkratu. Zkrat může řídicí desku
zničit.
Připojit smíte pouze externí dávkovače s vlastním jištěním.
DŮLEŽITÉ Maximální odběr proudu na předávací svorkovnici: 0,5 A.

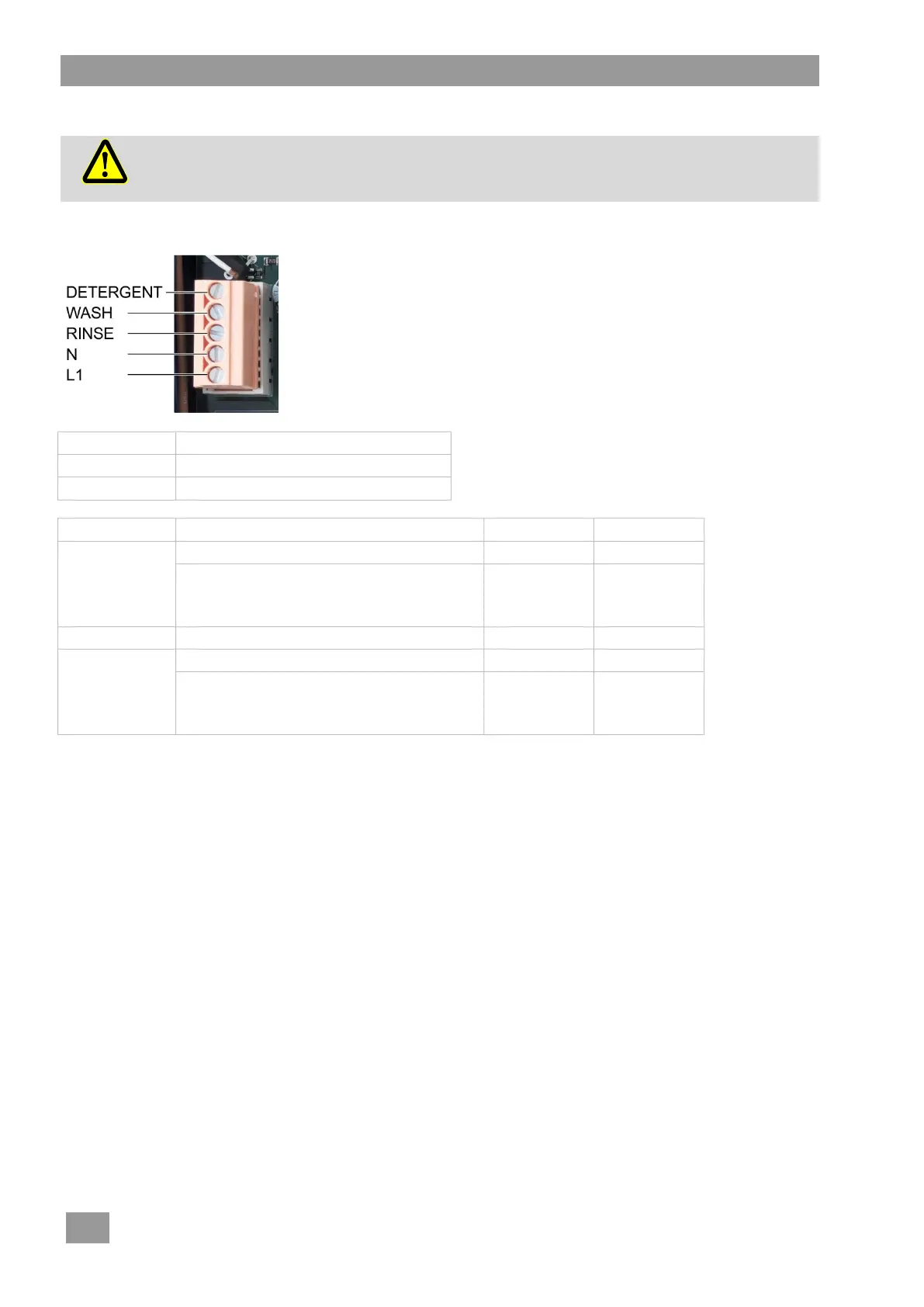

 Externí dávkovače připojte na 5pólovou zástrčku.
 Naprogramujte předávací svorkovnici ( 17.3).
Svorka
Označení signálu
N
Nulový vodič / Fáze 2
L1
Fáze 1 / Trvalé napětí
Svorka
Připojené napětí
Podmínka
Omezení
DETERGENT
Při plnění stroje
a), b)
Paralelně s magnetickým ventilem (O7)
 Při plnění stroje
 Během oplachu
a)
c)
WASH
Paralelně s oplachovým čerpadlem
a)
c), d), e)
RINSE
Paralelně s oplachovým čerpadlem (O12)
a)
c), d), e)
Paralelně s magnetickým ventilem (O7)
 Při plnění stroje
 Během oplachu
a)
c)
a) kryt / dveře uzavřeny
b) minimální stav vody v nádrži
c) ne v samočisticím programu
d) ne během plnění stroje
e) ne v programu odvápnění a základního mytí
