Allacciamento della macchina
159

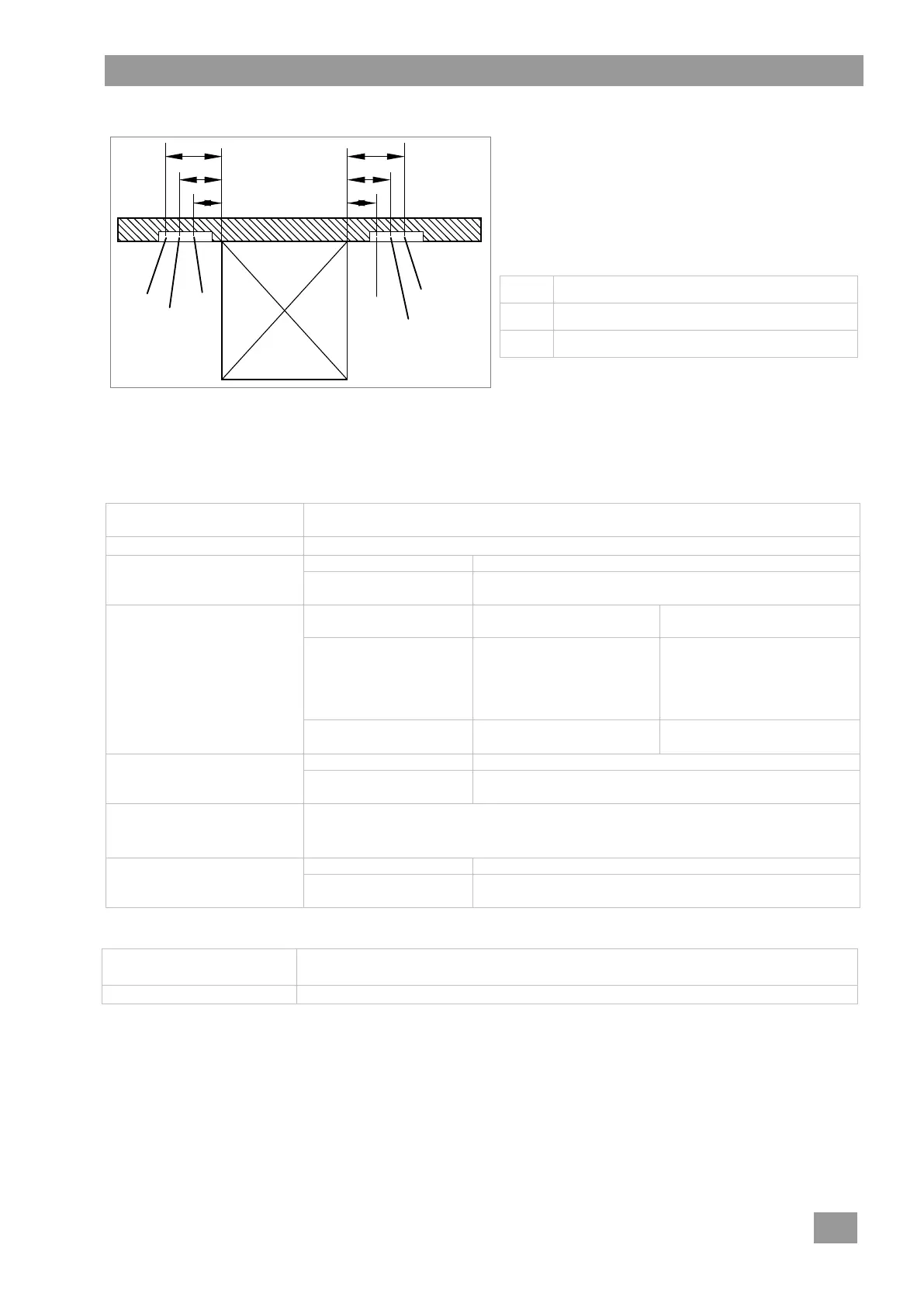

16.3 Schema d'installazione
IMPORTANTE
Prevedere i collegamenti a sinistra o a destra
accanto alla macchina.
Stabilire le dimensioni esatte considerando le
condizioni locali.
EZ
Connessione elettrica
A
Allacciamento acque di scarico
TWw
Allacciamento acqua pulita
16.4 Allacciamento idrico
La sicurezza dell'impianto idrico è stata realizzata conformemente alla norma DIN EN 61770. La macchina
può essere collegata al tubo dell'acqua di rete senza interporre un altro dispositivo di sicurezza.
Allacciamento ad acqua pulita (raccordo G ¾")
Posizione
ca. 400 mm dal pavimento finito
accanto alla macchina
Qualità dell'acqua
L'acqua fresca deve essere anche potabile dal punto di vista microbiologico
Temperatura dell'acqua in
entrata
Standard
max. 60 °C
PTD 701 AE RO,
PTD 702 AE RO
max. 35 °C
Durezza dell'acqua
Macchine senza
addolcitore integrato
Macchine con
addolcitore integrato
Standard
 3 °dH (3,8 °e /
5,34 °TH / 0,54 mmol/l)
Raccomandazione affinché
non si creino depositi di
calcare nella macchina.
 31 °dH (37,6 °e /
53,4 °TH / 5,35 mmol/l)
PTD 701 AE RO,
PTD 702 AE RO
 35 °dH (43,9 °e; 62,3 °TH;
6,3 mmol/l)
—
Pressione di flusso minima
Standard
100 kPa (1,0 bar)
PTD 701 AE RO,
PTD 702 AE RO
140 kPa (1,4 bar)
Pressione massima in in-
gresso (pressione di rista-
gno)
600 kPa (6,0 bar)
Portata
Standard
min. 4 l/min
PTD 701 AE RO,
PTD 702 AE RO
min. 4 l/min
Allacciamento acque di scarico
Posizione
max. 600 mm sopra il pavimento finito
accanto alla macchina
Versione
Sifone a cura del cliente
TWw
EZ
100*
A
200*
300*
TWw
EZ
A
100*
200*
300*
