Εγκατάσταση μηχανήματος
243
15 Εγκατάσταση μηχανήματος
Το σημείο εγκατάστασης πρέπει να προστατεύεται από παγετό, ώστε να μην παγώνουν τα συστήματα που
φέρουν νερό.
 Ευθυγραμμίστε το μηχάνημα με τη βοήθεια ενός αλφαδιού.
 Ευθυγραμμίστε τις ανωμαλίες του δαπέδου, με τη βοήθεια των ρυθμιζόμενων στο ύψος ποδιών του μη-
χανήματος.
16 Σύνδεση μηχανήματος
Προειδοποίηση
Το μηχάνημα και οι αντίστοιχες επιπλέον συσκευές πρέπει να συνδεθούν από εγκεκριμένη
εξειδικευμένη εταιρεία, σύμφωνα με τα ισχύοντα τοπικά πρότυπα και προδιαγραφές.

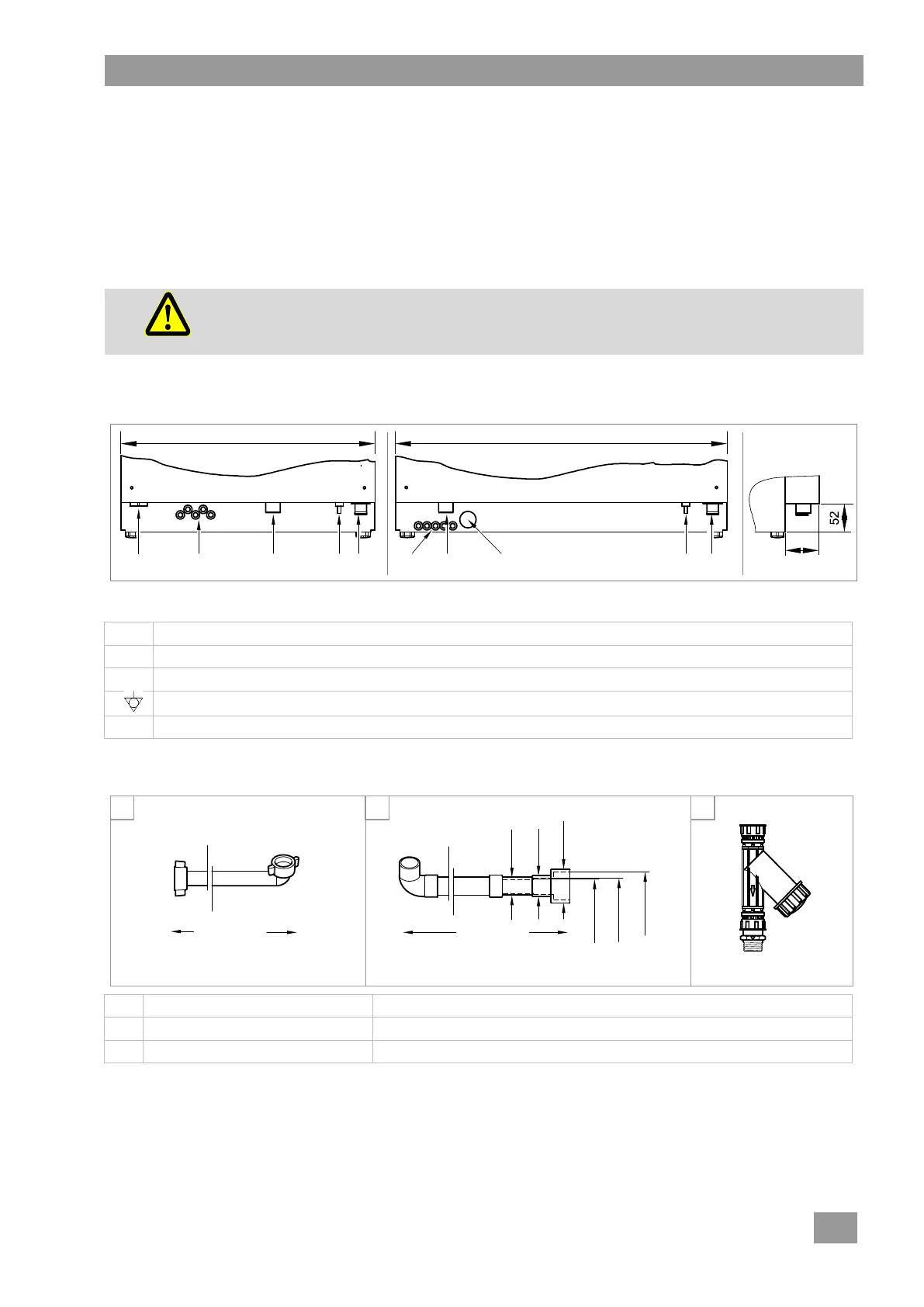

16.1 Θέση των συνδέσεων στο μηχάνημα
PTD 701
PTD 702, PTD 703, PTD 704
Άποψη από πίσω
Άποψη από δεξιά
EZ
Είσοδος για καλώδιο τροφοδοσίας ρεύματος
DOS
Είσοδος για σωλήνες (καθαριστικό / γυαλιστικό) και καλώδια
TWw
Σύνδεση καθαρού νερού (εξωτερικό σπείρωμα G ¾”)
P
Σύνδεση για το διαθέσιμο στον χώρο εγκατάστασης σύστημα ισοδυναμικής σύνδεσης
A
Σύνδεση αποχέτευσης, ενσωματωμένη αντλία εξαγωγής
16.2 Εξαρτήματα
1
ελαστικός σωλήνας τροφοδοσίας
συνδέστε στο σημείο TWw
2
ελαστικός σωλήνας εξαγωγής
συνδέστε στο σημείο Α
3
Διάταξη συλλογής ακαθαρσιών
εγκαταστήστε μεταξύ παροχής νερού και σωλήνα τροφοδοσίας
62
PTWwEZ DOS A
460
TWwDOS EZ P A
600
G 3/4" G 3/4"
G 3/4"
1500 mm 1500 mm
Ø 24 Ø 28
Ø 46
Ø 18,5 Ø 22,2
Ø 39,7
G 3/4"
1 2 3
