Miele PTD 701 - Elektrische Aansluiting

Externe doseersystemen
206
17.2 Elektrische aansluiting
Voorzichtig
Bij het aansluiten van een extern doseersysteem op het besturingsprintplaat mag geen kort-
sluiting ontstaan. Door kortsluiting kan de besturingsprint beschadigen.
Gebruik alleen externe doseersystemen met een eigen zekering.
BELANGRIJK Maximale stroomafname op de doorverbindingsstrip: 0,5 A.

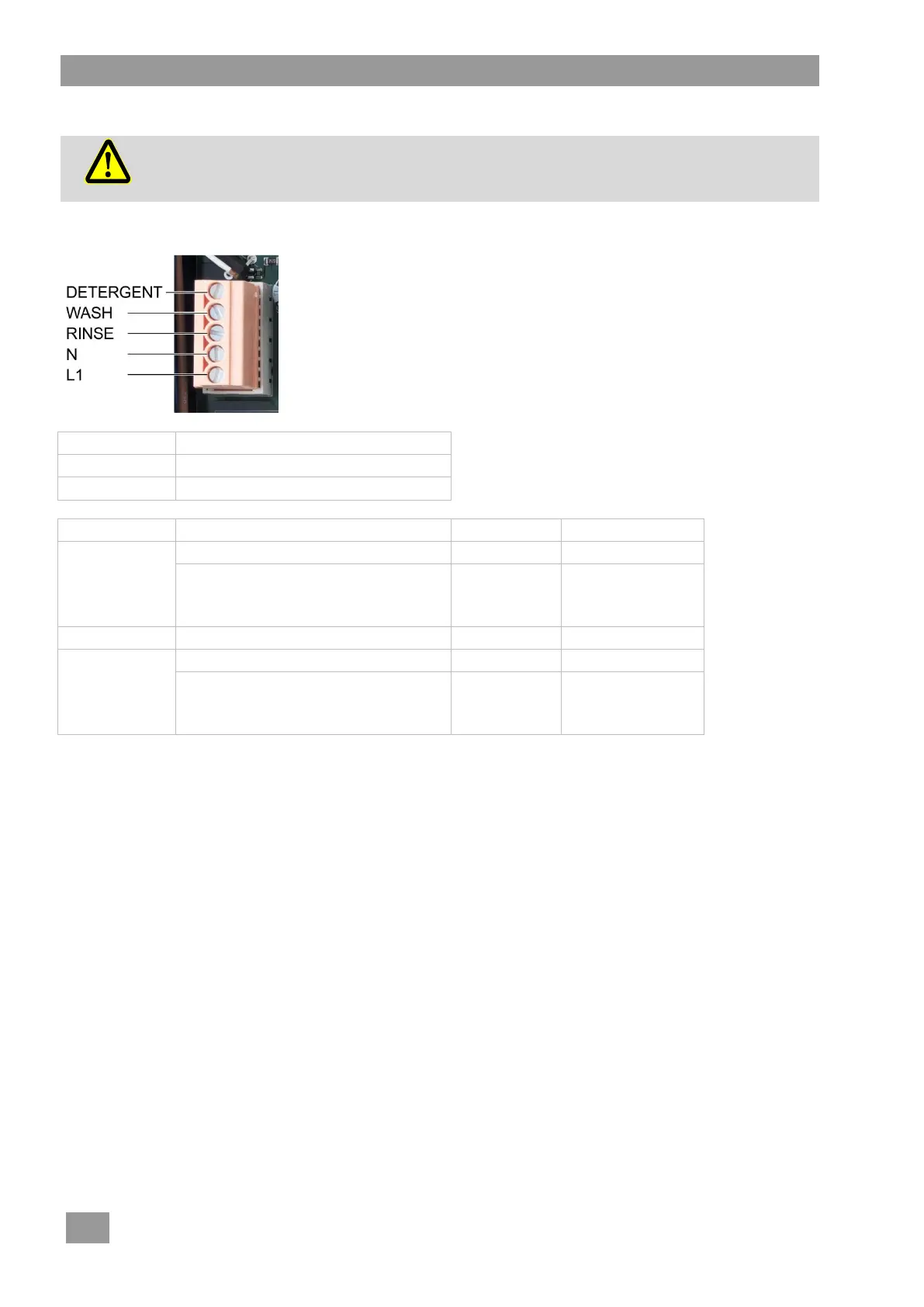

 Sluit het externe doseersysteem aan op de 5-polige stekker.
 Doorverbindingsstrip programmeren ( 17.3).
Klem
Signaalaanduiding
N
Nulleiding/fase 2
L1
Fase 1/continu spanning
Klem
Er is spanning aanwezig
Voorwaarde
Beperking
DETERGENT
Terwijl het apparaat vult
a), b)
Parallel met het magneetventiel (O7)
 Terwijl het apparaat vult
 Tijdens de naspoeling
a)
c)
WASH
Parallel met de waspomp
a)
c), d), e)
RINSE
Parallel met de naspoelpomp (O12)
a)
c), d), e)
Parallel met het magneetventiel (O7)
 Terwijl het apparaat vult
 Tijdens de naspoeling
a)
c)
a) Deur gesloten
b) Minimaal waterpeil in de tank
c) Niet tijdens zelfreinigingsprogramma
d) Niet tijdens het vullen van het apparaat
e) Niet tijdens het ontkalkings- en basisreinigingsprogramma
