Maschine aufstellen
32
15 Maschine aufstellen
Der Aufstellort muss frostgeschützt sein, damit Wasser führende Systeme nicht einfrieren.
 Maschine mithilfe einer Wasserwaage waagerecht ausrichten.
 Bodenunebenheiten mithilfe der höhenverstellbaren Maschinenfüße ausgleichen.
16 Maschine anschließen
Warnung
Die Maschine und die zugehörigen Zusatzgeräte müssen durch einen zugelassenen Fachbe-
trieb gemäß den örtlich geltenden Normen und Vorschriften angeschlossen werden.

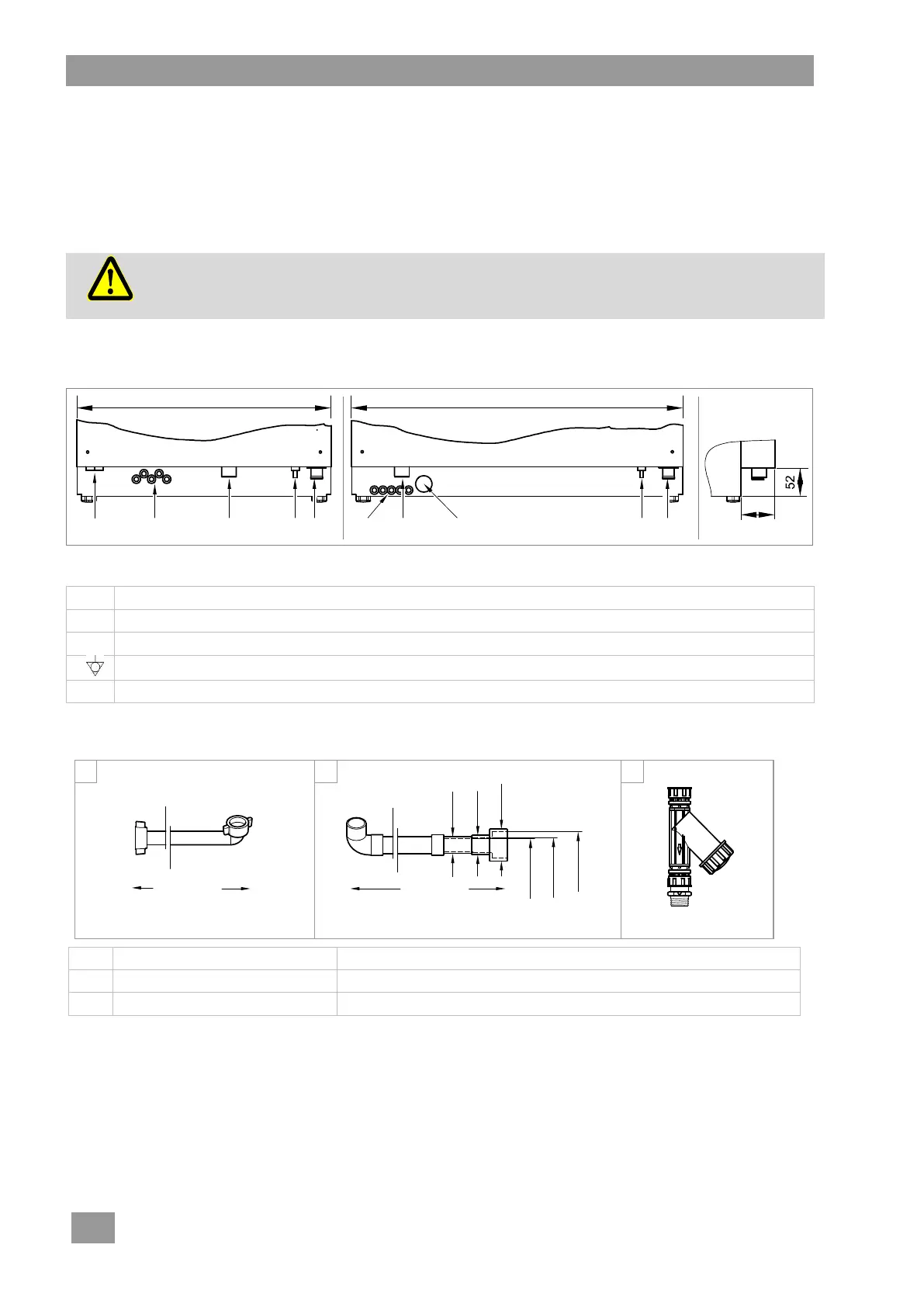

16.1 Position der Anschlüsse an der Maschine
PTD 701
PTD 702, PTD 703, PTD 704
Ansicht von hinten
Ansicht von rechts
EZ
Einführung für Netzanschlussleitung
DOS
Einführung für Schläuche (Reiniger / Klarspüler) und Kabel
TWw
Frischwasseranschluss (G ¾“, Außengewinde)
P
Anschluss für bauseitiges Potentialausgleichssystem
A
Abwasseranschluss; Ablaufpumpe eingebaut
16.2 Zubehör
1
flexibler Zulaufschlauch
an Punkt TWw anschließen
2
flexibler Ablaufschlauch
an Punkt A anschließen
3
Schmutzfänger
zwischen Wasserzufuhr und Zulaufschlauch einbauen
62
PTWwEZ DOS A
460
TWwDOS EZ P A
600
G 3/4" G 3/4"
G 3/4"
1500 mm 1500 mm
Ø 24 Ø 28
Ø 46
Ø 18,5 Ø 22,2
Ø 39,7
G 3/4"
1 2 3
