Miele PTD 701 - 15 Instalace Stroje; 16 Připojení Stroje; Umístění Přípojek Na Stroji; Příslušenství

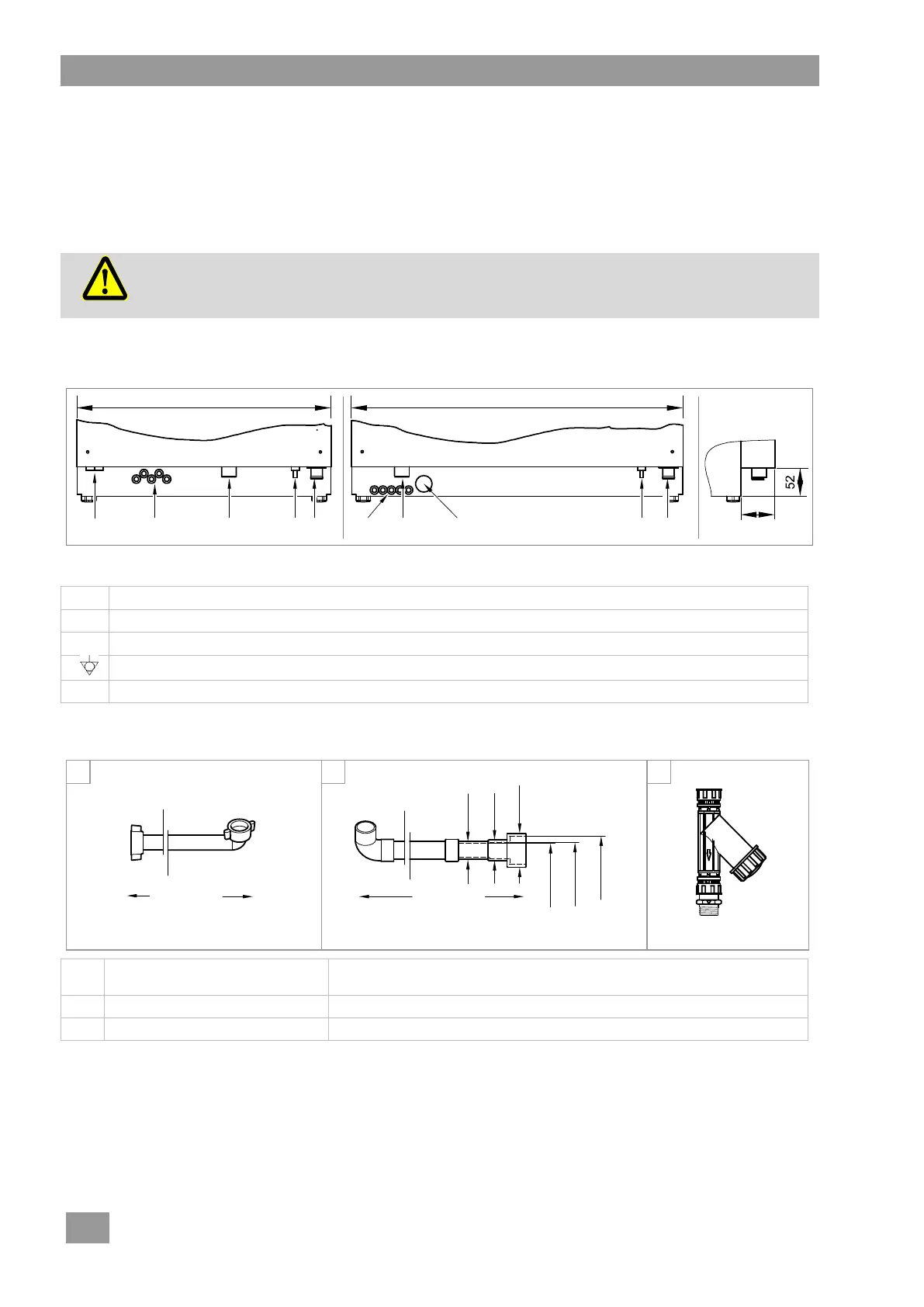

Instalace stroje
284
15 Instalace stroje
Místo pro instalaci musí být chráněno před mrazem, aby vodovodní systémy nezamrzly.
 Vyrovnejte stroj do vodorovné polohy pomocí vodováhy.
 Nerovnosti podlahy vyrovnejte pomocí výškově stavitelných patek stroje.
16 Připojení stroje
Varování
Myčku a příslušná přídavná zařízení musí připojit autorizovaná odborná firma v souladu s míst-
ními předpisy a normami.
16.1 Umístění přípojek na stroji
PTD 701
PTD 702, PTD 703, PTD 704
Pohled zezadu
Pohled zprava
EZ
Vstup pro přívodní elektrický kabel
DOS
Přívod pro hadice (mycí prostředek / oplachový prostředek) a kabely
TWw
Přípojka čerstvé vody (vnější závit G ¾“)
P
Přípojka pro systém vyrovnání potenciálu, zajistí stavba
A
Připojení odpadu; odpadní čerpadlo vestavěno
16.2 Příslušenství
1
Pružná přívodní hadice na
vodu
Připojit v místě TWw
2
Pružná odpadní hadice
Připojit v místě A
3
Filtr na nečistoty
Vestavět mezi přívod vody a přívodní hadici na vodu
62
PTWwEZ DOS A
460
TWwDOS EZ P A
600
G 3/4" G 3/4"
G 3/4"
1500 mm 1500 mm
Ø 24 Ø 28
Ø 46
Ø 18,5 Ø 22,2
Ø 39,7
G 3/4"
1 2 3
